Опис

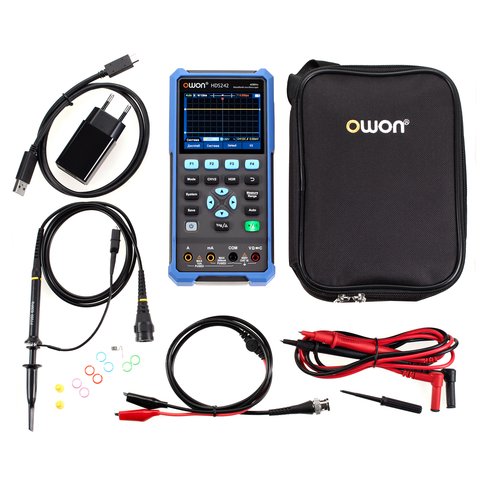

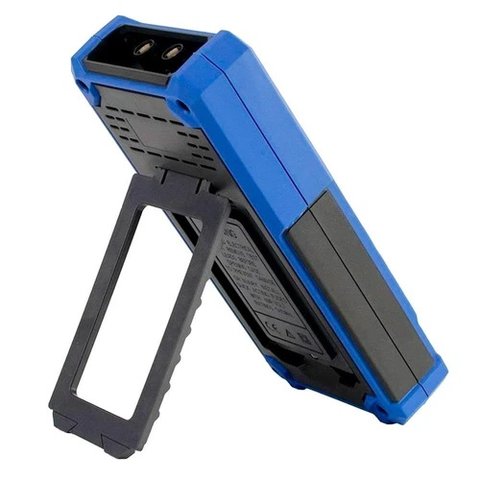

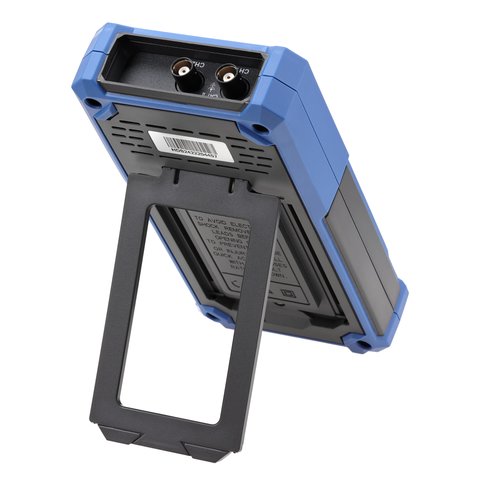

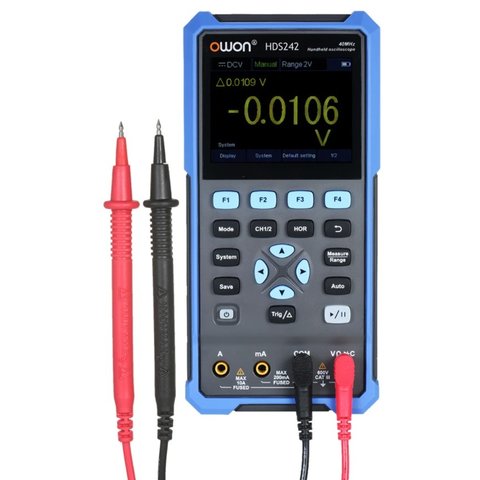

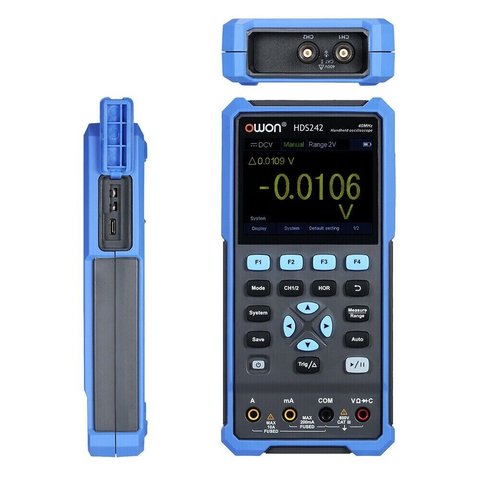

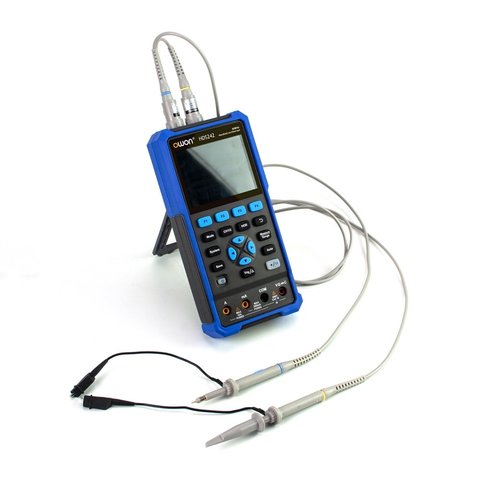

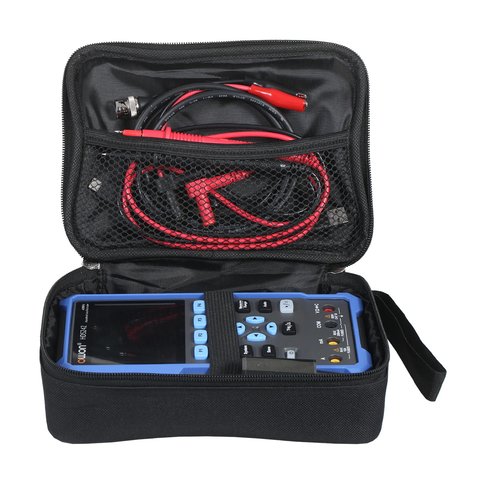

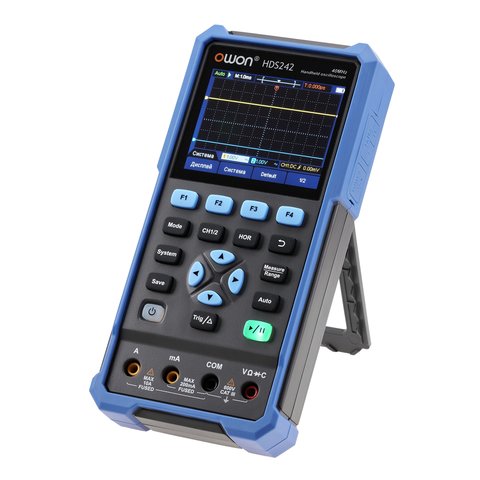

OWON HDS242 – це портативний двоканальний осцилограф зі смугою пропускання 40 МГц, частотою дискретизації 250 Мвиб/с, об'ємом пам'яті 8 кБ та 3,5" РК-дисплеєм. Прилад оснащений вбудованим мультиметром на 20000 відліків, з допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю прилад можна використовувати на відкритому повітрі.
Це базова модель платформи, і 40 МГц при дискретизації 250 МВиб/с закривають те, під що портативний прилад беруть найчастіше: живлення, сигнали керування, ШІМ, датчики, аудіотракт. Запас по дискретизації тут навіть з надлишком, більш ніж шість вибірок на період на верхній частоті. Швидкі цифрові фронти потребують іншої моделі серії, а от для виїзної діагностики цієї смуги достатньо.
Що дає акумулятор 18650 в HDS242?

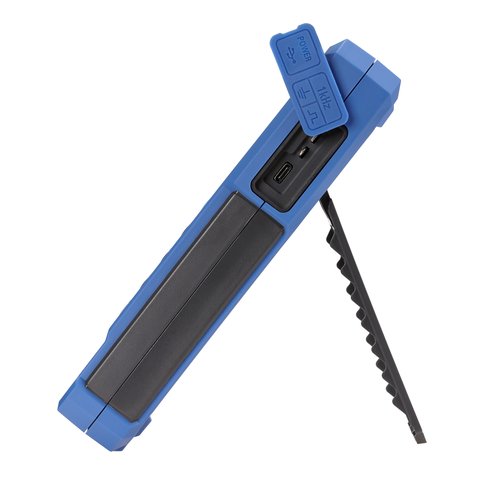

Стандартний типорозмір замість фірмової батареї, і це два практичних плюси. Перший: споживання приладу не перевищує 3 Вт, тому одного елемента вистачає до 6 годин безперервної роботи. Другий: елемент 18650 продається де завгодно, тобто замінити його можна самому, а не шукати оригінальну збірку. Заряджання й передача даних ідуть через один порт USB Type-C.
Навіщо в HDS242 підтримка команд SCPI?
SCPI це стандартна текстова мова керування вимірювальними приладами, і її наявність означає, що осцилограф можна вбудувати в автоматизований стенд: скрипт на комп'ютері сам виставляє розгортку, запускає захоплення й забирає дані. Для портативного приладу це нетипово, і саме цим HDS242 відрізняється від побутових портативних осцилографів. Обмін іде по тому ж кабелю Type-C.
Що додає літера S у назві моделі HDS242S?
Генератор сигналів. Прилад із літерою S це три в одному, осцилограф разом із мультиметром і генератором, без неї два в одному. Осцилографічна частина, дисплей 3,5 дюйма, пам'ять 8 кБ, живлення від елемента 18650 і підтримка SCPI при цьому ті самі. Версія з генератором це HDS242S, і сенс доплати саме в наявності джерела сигналу в тому ж корпусі.
Характеристики
Кількість каналів
двоканальний
Смуга пропускання
40 МГц
Тип
портативний
мультиметр
Частота дискретизації
250 МВиб/с
Діагональ екрану
3,5" TFT дисплей
Об'єм пам'яті
8 кБ
Відео
Відгуки клієнтів
Часто задавані питання
Чому смуга HDS242 обмежена сорока мегагерцами?
Це базова модель платформи, і 40 МГц при дискретизації 250 МВиб/с закривають те, під що портативний прилад беруть найчастіше: живлення, сигнали керування, ШІМ, датчики, аудіотракт. Запас по дискретизації тут навіть з надлишком, більш ніж шість вибірок на період на верхній частоті. Швидкі цифрові фронти потребують іншої моделі серії, а от для виїзної діагностики цієї смуги достатньо.
Що дає акумулятор 18650 в HDS242?
Стандартний типорозмір замість фірмової батареї, і це два практичних плюси. Перший: споживання приладу не перевищує 3 Вт, тому одного елемента вистачає до 6 годин безперервної роботи. Другий: елемент 18650 продається де завгодно, тобто замінити його можна самому, а не шукати оригінальну збірку. Заряджання й передача даних ідуть через один порт USB Type-C.
Навіщо в HDS242 підтримка команд SCPI?
SCPI це стандартна текстова мова керування вимірювальними приладами, і її наявність означає, що осцилограф можна вбудувати в автоматизований стенд: скрипт на комп'ютері сам виставляє розгортку, запускає захоплення й забирає дані. Для портативного приладу це нетипово, і саме цим HDS242 відрізняється від побутових портативних осцилографів. Обмін іде по тому ж кабелю Type-C.
Що додає літера S у назві моделі HDS242S?
Генератор сигналів. Прилад із літерою S це три в одному, осцилограф разом із мультиметром і генератором, без неї два в одному. Осцилографічна частина, дисплей 3,5 дюйма, пам'ять 8 кБ, живлення від елемента 18650 і підтримка SCPI при цьому ті самі. Версія з генератором це <a href="{{p,917784}}">HDS242S</a>, і сенс доплати саме в наявності джерела сигналу в тому ж корпусі.
Завантажити посібник користувача для OWON HDS242 (англ.).
