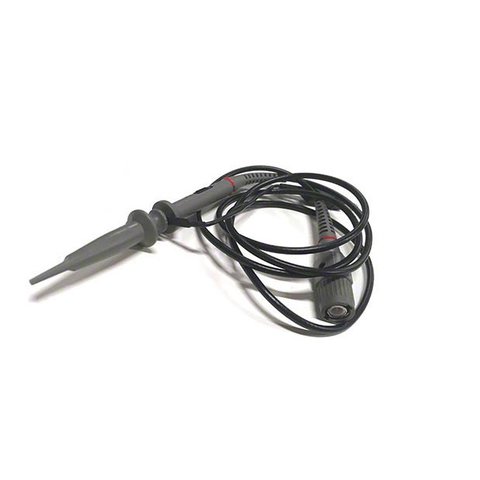

Вимірювальний щуп для осцилографа OWON T5100 (1 шт.)

Код: 927554
Вимірювальний щуп для осцилографа OWON T5100 (1 шт.)
Все про товар
Опис
Характеристики
725 ₴
Ціна з ПДВ

Все про товар

Бестселер
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
0.15 кг
Наявність на складі:
  • Львів
Високовольтний осцилографічний щуп з коефіцієнтом згасання 10:1 та 1:1, пропускною здатністю 100 МГц, для вимірювання напруги до 600 В Читати далі
725 ₴
Ціна з ПДВ
725 ₴
Ціна з ПДВ

Опис

OWON T5100 – це універсальний високовольтний осцилографічний щуп з подвійним коефіцієнтом згасання та з пропускною здатністю 100 МГц, що використовується для підключення схеми, яка продожить тестування, до входу осцилографа і повністю сумісний з осцилографами всіх виробників, оснащеними стандартним роз'ємом BNC.

Особливості

  • Коефіцієнт згасання можна перемикати між 10:1 та 1:1 за допомогою повзункового перемикача на руків'ї;
  • Розрахований на роботу з високими частотами до 100 МГц;
  • Можливість безпечно виконувати вимірювання робочої напруги до 200 В при коефіцієнті згасання 1:1 і до 600 В при коефіцієнті згасання 10:1;
  • Заземлювальні дроти, відлиті під тиском, забезпечують надійний контакт та більш тривалий термін служби;
  • Високоякісний пластик, з якого виготовлене руків'я, забезпечує надійне захоплення під час роботи та міцність конструкції;
  • Гладка поверхня зручна у використанні;
  • Удосконалена технологія збирання для підвищеної продуктивності;
  • Сумісність із осцилографами Owon, Rigol, Siglent, Atten та інших брендів.

Технічні характеристики

Коефіцієнт згасання 1:1 10:1
Смуга пропускання 100 МГц
Максимальна робоча напруга 200 В 600 В
Вхідний опір 1 МОм 10 МОм
Вхідна ємність 85 – 115 пФ 14,5 – 17,5 пФ
Діапазон компенсації 20 – 35 пФ
Час наростання фронту 3,5 нс
Тип роз'єму BNC
Робоча температура від -10 до +50°C
Довжина кабелю 130 см
Матеріал Пластик
Вага 90 г

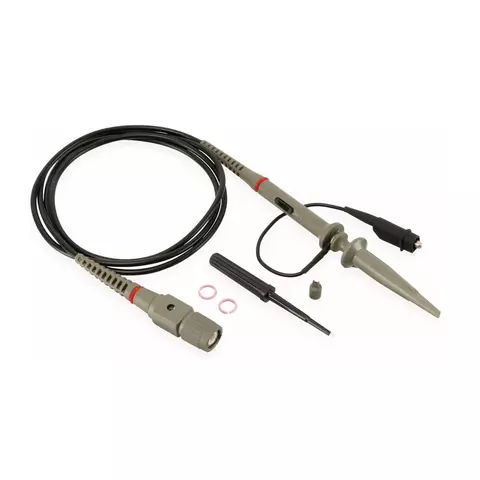

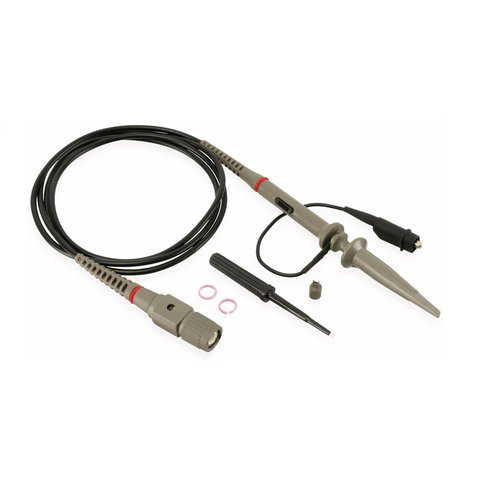

Комплектація

  • Осцилографічний щуп OWON T5100 — 1 шт.
  • Захисна насадка — 1 шт.
  • Кольорове маркерне кільце — 2 шт.
  • Щуп заземлення — 1 шт.
  • Інструкція користувача — 1 шт.

Питання та відповіді

Про що говорить час наростання 3,5 нс у T5100?
Це час, за який сам щуп здатний відтворити стрибок напруги, і він прямо пов'язаний зі смугою 100 МГц. Якщо фронт сигналу коротший за 3,5 нс, на екрані ви побачите вже не сигнал, а власну характеристику щупа. У вимірювальний щуп для осцилографа OWON P2060 зі смугою 60 МГц час наростання 5,8 нс, тобто повільніший. Саме за цією цифрою щуп для швидких фронтів і вибирають.
Наскільки T5100 навантажує схему в положенні 10:1?
Вхідний опір у цьому положенні 10 МОм, вхідна ємність від 14,5 до 17,5 пФ. Ємність тут важить більше за опір: саме вона утворює з опором джерела фільтр, що зрізає високі частоти. У положенні 1:1 ємність зростає до значень від 85 до 115 пФ, і сигнал на екрані вже може відрізнятися від того, що є в схемі. Тому 10:1 лишається робочим положенням за замовчуванням, а 1:1 вмикають для слабких повільних сигналів.
За якої температури можна працювати з T5100?
Від -10 до +50°C, і це має значення, якщо прилад виносять на вулицю взимку чи працюють у неопалюваному приміщенні. Кабель у T5100 довжиною 130 см, вага 90 г, руків'я пластикове з повзунковим перемикачем 10:1 і 1:1. У комплекті є захисна насадка, щуп заземлення й два кольорових маркерних кільця, якими розмічають канали, щоб не переплутати їх на осцилографі.
Який щуп брати для вимірювань у побутовій мережі?
T5100 у положенні 10:1 витримує 600 В робочої напруги, у положенні 1:1 лише 200 В, тож для мережевих вимірювань працюють тільки на поділі 10:1. Якщо ж потрібно дивитися первинну сторону імпульсного блока живлення чи вихід інвертора, 600 В не вистачить, і там береться щуп OWON P4250 з поділом 100:1 і допустимими 2 кВ.

Характеристики

Вимірювальні щупи для осцилографа підходить до таких моделей цифрових осцилографів
  • RIGOL MSO7054
  • RIGOL MSO8204
  • RIGOL DS7024
  • RIGOL DHO804
  • RIGOL DS1102C
Смуга пропускання
  • 100 МГц
Макс. напруга
  • 600 В

Відгуки клієнтів

Часто задавані питання

Про що говорить час наростання 3,5 нс у T5100?

Це час, за який сам щуп здатний відтворити стрибок напруги, і він прямо пов'язаний зі смугою 100 МГц. Якщо фронт сигналу коротший за 3,5 нс, на екрані ви побачите вже не сигнал, а власну характеристику щупа. У <a href="{{p,927553}}">вимірювальний щуп для осцилографа OWON P2060</a> зі смугою 60 МГц час наростання 5,8 нс, тобто повільніший. Саме за цією цифрою щуп для швидких фронтів і вибирають.

Наскільки T5100 навантажує схему в положенні 10:1?

Вхідний опір у цьому положенні 10 МОм, вхідна ємність від 14,5 до 17,5 пФ. Ємність тут важить більше за опір: саме вона утворює з опором джерела фільтр, що зрізає високі частоти. У положенні 1:1 ємність зростає до значень від 85 до 115 пФ, і сигнал на екрані вже може відрізнятися від того, що є в схемі. Тому 10:1 лишається робочим положенням за замовчуванням, а 1:1 вмикають для слабких повільних сигналів.

За якої температури можна працювати з T5100?

Від -10 до +50°C, і це має значення, якщо прилад виносять на вулицю взимку чи працюють у неопалюваному приміщенні. Кабель у T5100 довжиною 130 см, вага 90 г, руків'я пластикове з повзунковим перемикачем 10:1 і 1:1. У комплекті є захисна насадка, щуп заземлення й два кольорових маркерних кільця, якими розмічають канали, щоб не переплутати їх на осцилографі.

Який щуп брати для вимірювань у побутовій мережі?

T5100 у положенні 10:1 витримує 600 В робочої напруги, у положенні 1:1 лише 200 В, тож для мережевих вимірювань працюють тільки на поділі 10:1. Якщо ж потрібно дивитися первинну сторону імпульсного блока живлення чи вихід інвертора, 600 В не вистачить, і там береться <a href="{{p,927555}}">щуп OWON P4250</a> з поділом 100:1 і допустимими 2 кВ.
