Цифровий осцилограф OWON HDS242S

Код: 917784
Цифровий осцилограф OWON HDS242S
Все про товар
Опис
Характеристики
10 081 ₴
8 930 ₴
Ціна з ПДВ

Все про товар

Бестселер
5 (1)
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
1.2 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Портативний 2-канальний осцилограф-мультиметр з вбудованим генератором сигналів, смугою пропускання 40 МГц, частотою дискретизації 250 Мвиб/с, обсягом пам'яті 8 кБ та 3,5" TFT-дисплеєм Читати далі
10 081 ₴
8 930 ₴
Ціна з ПДВ
10 081 ₴
8 930 ₴
Ціна з ПДВ

Опис

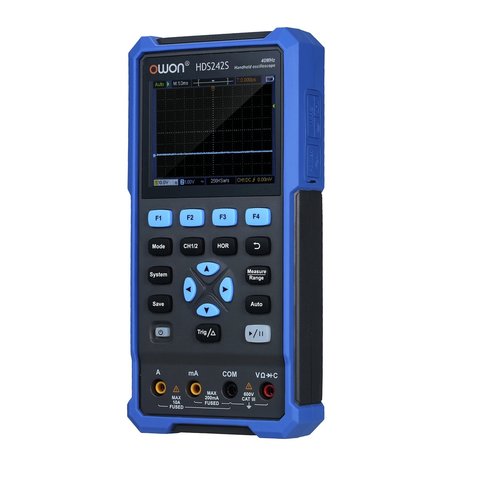

OWON HDS242S – це портативний двоканальний осцилограф з вбудованим генератором сигналів, зі смугою пропускання 40 МГц, частотою дискретизації 250 Мвиб/с, об'ємом пам'яті 8 кБ та 3,5" РК дисплеєм. OWON HDS242S оснащений вбудованим мультиметром на 20000 відліків, за допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також тестувати діоди. Завдяки висококонтрастному РК дисплею з високою роздільною здатністю прилад можна використовувати у польових умовах.

Особливості

  • Два канали
  • Смуга пропускання: 40 МГц, частота дискретизації: 250 Мвиб/с
  • Прилад 3 в 1: осцилограф + вбудований генератор сигналів довільної форми + мультиметр
  • Функції мультиметра: напруга, струм, опір, ємність, тест діодів і провідність
  • 3,5-дюймовий кольоровий висококонтрастний РК дисплей з високою роздільною здатністю
  • Акумуляторна батарея 18650 зі споживаною потужністю ≤3 Вт забезпечує до 6 годин безперервної роботи
  • Інтерфейс USB Type-C, підтримка команд SCPI
  • Функція автокалібрування

Технічні характеристики

Осцилограф
Канали 2
Смуга пропускання 40 МГц
Частота дискретизації 1 канал: 125 МВиб/с
2 канали: 250 МВиб/с
Режими вибірки пряма вибірка, пікові вимірювання
Об'єм пам'яті 8 кБ
Запис осцилограм 10 000 осцилограм/с
Режими входу DC, AC, GND
Вхідний імпеданс 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ
Коефіцієнт ділення 1X, 10X, 100X, 1000X, 10000X
Макс. вхідна напруга 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт ділення 10:1)
Обмеження смуги пропускання 20 МГц
Горизонтальна шкала 5 нс/под-1000 с/под, крок 1-2-5
Вертикальна чутливість 10 мВ/под-10 В/под
Вертикальна роздільна здатність 8 біт
Тип запуску Edge
Режими запуску одиничний, звичайний, автоматичний
Автоматичні вимірювання період, частота, середнє, пік-пік, мінімум, максимум
Курсорні вимірювання амплітудні, часові, dT, dV
Мультиметр
Роздільність 20000 відліків
Функції вимірювання постійна напруга 0,01 мВ - 1000 В (±0.5% + 5)
змінна напруга 0,01 мВ - 750 В (±0.8% + 5)
постійний струм 10 мкА - 10 А (±0.8% + 2)
змінний струм 10 мкА - 10 А (±1% + 5)
опір 0,01 Ом - 100 МОм (±0.8% + 3)
ємність 1 пФ - 2 мФ (±3% + 10)
тестування діодів 0-2 В
провідність
Вхідний опір 10 МОм
Максимальна вхідна напруга AC 750 В, DC 1000 В
Максимальний вхідний струм DC: 10 А; AC: 10 А
Генератор сигналів довільної форми
Частота сигналу Синусоїдальний (sine) 0,1 Гц ~ 25 МГц
Меандр (Square) 0,1 Гц ~ 5 МГц
Лінійний (Ramp) 0,1 Гц ~ 1 МГц
Імпульсний (Pulse) 0,1 Гц ~ 5 МГц
Експоненційний (EXP) 0,1 Гц ~ 5 МГц
Частота дискретизації 125 МВиб/с
Амплітуда 0,01 В пік-пік ~ 2,5 В пік-пік (при 50 Ом)
Зсув постійного струму (високий імпеданс Z) ±(2,5 В – Амплітуда В пік-пік/2)
Частотна роздільна здатність 0,01%
Кількість каналів 1
Глибина сигналу 8 кБ
Вертикальна роздільна здатність 14 біт
Вихідний імпеданс 50 Ом
Загальні характеристики
Дисплей 3,5-дюймовий РК
Інтерфейс USB Type-C
Габарити 195 мм × 95 мм × 38 мм
Вага 505 г

Відео

Youtube video

Інструкція з експлуатації

PDF  Завантажити інструкцію з експлуатації осцилографів OWON серії HDS200 (англ.).

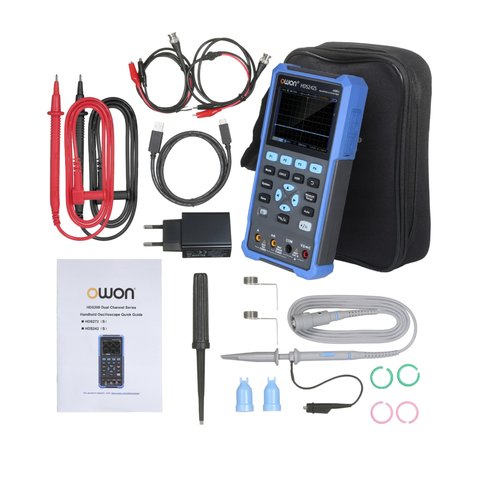

Комплектація

  • Портативний цифровий осцилограф OWON HDS242S — 1 шт.
  • Вимірювальні щупи для осцилографа — 1 компл.
  • Вимірювальні щупи для мультиметра — 1 компл.
  • USB-кабель — 1 шт.
  • Перехідник — 1 шт.
  • Блок живлення — 1 шт.

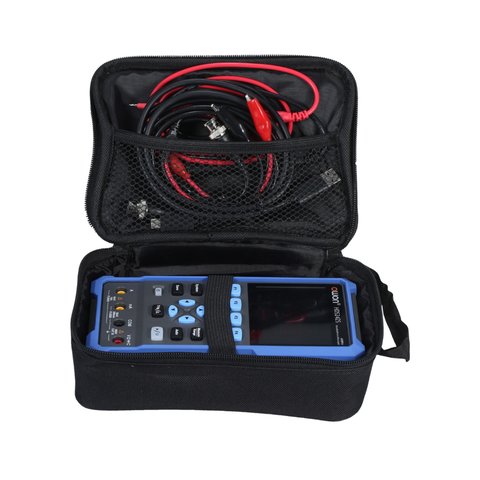

  • Сумка для зберігання і перенесення — 1 шт.
  • Інструкція з експлуатації — 1 шт.
  • Запасний запобіжник 2,5А, 250В — 1 шт.
  • Посібник з заходів безпеки — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Чому дискретизація HDS242S зазначена як 125 МВиб/с на канал?
Бо загальний ресурс АЦП розподіляється між двома каналами: у характеристиках прямо вказано «1 канал: 125 МВиб/с». Це нижче за 250 МВиб/с у моделі без генератора, і при смузі 40 МГц дає близько трьох вибірок на період на верхній частоті. Форму сигналу прилад відтворює, але дрібні деталі фронту згладжуються. Обсяг пам'яті 8 кБ, запис до 10 000 осцилограм на секунду.
Чим генератор довільної форми в HDS242S відрізняється від простого?
Простий генератор дає фіксований набір форм: синус, меандр, пилку. Генератор довільної форми дозволяє задати власну криву точками, і це потрібно, коли схему треба перевірити не ідеальним сигналом, а тим, що вона реально отримує в роботі: імпульсом із викидом, просіданням живлення, спотвореним фронтом. Осцилографічна частина приладу при цьому дає 40 МГц смуги.
Що дає автокалібрування в HDS242S?
Прилад сам виставляє власні нулі й коефіцієнти підсилення, і потреба в цьому в портативного приладу вища, ніж у настільного: його носять між приміщеннями з різною температурою, а від температури повзе саме нуль. Без підлаштування він тягне за собою всі виміри амплітуди. Процедура запускається з меню, коли прилад уже набув температури місця роботи, і займає кілька секунд.
HDS242S чи HDS272S — що дає ширша смуга?
Смуга 70 МГц замість 40 МГц і дискретизація 250 МВиб/с замість 125 МВиб/с на канал. Пам'ять 8 кБ, дисплей 3,5 дюйма, набір трьох функцій, живлення від елемента 18650 та підтримка SCPI при цьому однакові. Модель із ширшою смугою це HDS272S, і доплата виправдана, якщо в роботі трапляються сигнали вище кількох десятків мегагерц.

Характеристики

Кількість каналів
  • двоканальний
Смуга пропускання
  • 40 МГц
Тип
  • портативний
  • з вбудованим генератором
Частота дискретизації
  • 250 МВиб/с
Об'єм пам'яті
  • 8 кБ
Діагональ екрану
  • 3,5" РК-дисплей

Відгуки клієнтів

Часто задавані питання

Чому дискретизація HDS242S зазначена як 125 МВиб/с на канал?

Бо загальний ресурс АЦП розподіляється між двома каналами: у характеристиках прямо вказано «1 канал: 125 МВиб/с». Це нижче за 250 МВиб/с у моделі без генератора, і при смузі 40 МГц дає близько трьох вибірок на період на верхній частоті. Форму сигналу прилад відтворює, але дрібні деталі фронту згладжуються. Обсяг пам'яті 8 кБ, запис до 10 000 осцилограм на секунду.

Чим генератор довільної форми в HDS242S відрізняється від простого?

Простий генератор дає фіксований набір форм: синус, меандр, пилку. Генератор довільної форми дозволяє задати власну криву точками, і це потрібно, коли схему треба перевірити не ідеальним сигналом, а тим, що вона реально отримує в роботі: імпульсом із викидом, просіданням живлення, спотвореним фронтом. Осцилографічна частина приладу при цьому дає 40 МГц смуги.

Що дає автокалібрування в HDS242S?

Прилад сам виставляє власні нулі й коефіцієнти підсилення, і потреба в цьому в портативного приладу вища, ніж у настільного: його носять між приміщеннями з різною температурою, а від температури повзе саме нуль. Без підлаштування він тягне за собою всі виміри амплітуди. Процедура запускається з меню, коли прилад уже набув температури місця роботи, і займає кілька секунд.

HDS242S чи HDS272S — що дає ширша смуга?

Смуга 70 МГц замість 40 МГц і дискретизація 250 МВиб/с замість 125 МВиб/с на канал. Пам'ять 8 кБ, дисплей 3,5 дюйма, набір трьох функцій, живлення від елемента 18650 та підтримка SCPI при цьому однакові. Модель із ширшою смугою це <a href="{{p,901470}}">HDS272S</a>, і доплата виправдана, якщо в роботі трапляються сигнали вище кількох десятків мегагерц.
