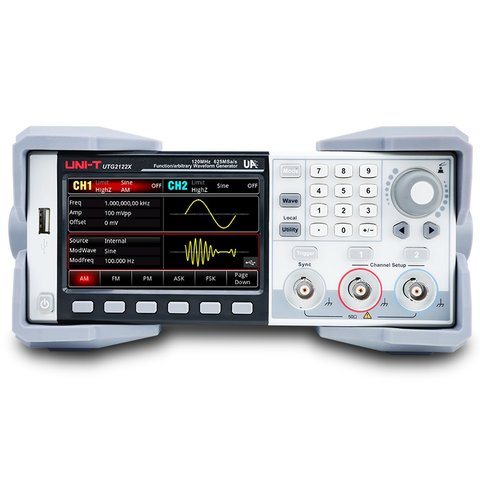

Генератор сигналів UNI-T UTG2122X

Код: 926013
Генератор сигналів UNI-T UTG2122X
Все про товар
Опис
Характеристики
Відео
54 278 ₴
51 230 ₴
Ціна з ПДВ

Все про товар

Бестселер
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
2.5 кг
Наявність на складі:
  • Львів
Гарантія: 24 місяців
Двоканальний генератор з частотою до 120 МГц, 625 Мвиб/с, 16 біт, підтримкою складних модуляцій та формул, сенсорним дисплеєм та частотоміром Читати далі
54 278 ₴
51 230 ₴
Ціна з ПДВ
54 278 ₴
51 230 ₴
Ціна з ПДВ

Опис

UNI-T UTG2122X – це генератор сигналів, що використовує технологію DDS для формування точного та стабільного вихідного сигналу з роздільною здатністю до 1 мкГц. Це економічний, високопродуктивний багатофункціональний пристрій для генерації довільних і стандартних сигналів з низькими спотвореннями. Вирізняється чудовими технічними характеристиками та зручним графічним інтерфейсом. Це універсальний пристрій, який підходить для навчання, тестування та підвищення ефективності роботи.

Особливості

  • Два канали з максимальною вихідною частотою 120 МГц та максимальною амплітудою 20 В (пік-пік)
  • Частота дискретизації 625 Мвиб/с та вертикальна роздільна здатність 16 біт
  • Безліч аналогових та цифрових функцій модуляції: AM, PM, FM, DSB-AM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, QAM, OSK, PWM та SUM
  • Прямокутний сигнал із максимальною частотою 50 МГц та низьким рівнем тремтіння
  • Імпульсна форма сигналу легко налаштовується: точне регулювання фронту та широкий діапазон значень
  • Відмінна продуктивність за низького гармонійного спотворення
  • Підтримка частотної розгортки та режиму імпульсної серії (Burst)
  • Сигнали з низьким тремтінням можуть генеруватися по точках, з довжиною довільної форми від 8 до 64 МБ
  • Підтримка копіювання, синхронізації та складання каналів
  • Можливість створення довільної форми сигналу через редактор довільних форм на ПК
  • 7-розрядний апаратний частотомір
  • Вбудовані 200 довільних форм сигналів
  • Стандартні інтерфейси USB Host, USB Device та LAN
  • Підтримка SCPI
  • 4,3-дюймовий ємнісний сенсорний TFT-дисплей

Технічні характеристики

Модель UTG2062X UTG2082X UTG2122X
Канали два канали
Частота дискретизації 625 Мвиб/с (1,25 Гвиб/с, інтерполяція ×2)
Вертикальна роздільна здатність 16 біт
Режими роботи безперервний, модуляція, частотна розгортка, імпульсна серія, частотомір
Форми сигналу синус, прямокутник, пилка, імпульс, шум, постійний, довільний, гармонійний, PRBS, формула, подвійний імпульс
Модуляція AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, і PWM
Частотна розгортка лінійна, логарифмічна та ступінчаста
Імпульсна серія N-циклів, керована, нескінченна
Частотомір від 100 мГц до 200 МГц, 7 розрядів
Дисплей 4.3-дюймовий TFT РК сенсорний, WVGA (480×272)
Частотні характеристики
Синус 1 мкГц – 60 МГц 1 мкГц – 80 МГц 1 мкГц – 120 МГц
Прямокутний 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Імпульс 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Пилка 1 мкГц – 3 МГц 1 мкГц – 4 МГц 1 мкГц – 5 МГц
Довільна 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Гармоніки 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Математична формула 1 мкГц – 15 МГц 1 мкГц – 20 МГц 1 мкГц – 25 МГц
PRBS 1 мбод – 30 Мбод 1 мбод – 40 Мбод 1 мбод – 50 Мбод
Шум Гауса 1 МГц – 60 МГц 1 МГц – 80 МГц 1 МГц – 120 МГц
Роздільність 1 мкГц
Опорна частота частота: 10,0000 МГц
початкова точнвсть: ±0,5 ppm, 25°C
стабільність за температурою: ±0,5 ppm, від 0°C до 40°C
річне старіння: ±1 ppm, у перший рік
Загальні характеристики
Напруга живлення 100–240 В змінного струму (коливання: ±10%), 50 Гц/60 Гц; 100–120 В змінного струму (коливання: ±10%), 400 Гц
Споживана потужність <50 Вт
Запобіжник 2,5 А, тип T, 250 В
Температурний діапазон робочий: +10 ℃ до +40 ℃; зберігання: -20 ℃ до +60 ℃
Діапазон вологості до +35 ℃: ≤90% відносної вологості; від +35 ℃ до +40 ℃: ≤60%
Висота над рівнем моря робоча: до 2000 м; зберігання: до 15000 м
Клас забруднення 2
Умови експлуатації у приміщенні
Габарити 215 мм × 103 мм × 316 мм
Вага (нетто) 2,5 кг

Відео

Youtube video

Посібник користувача

PDF  Завантажити посібник користувача для UNI-T UTG2122X (англ.).

Комплектація

  • Генератор сигналів UNI-T UTG2122X — 1 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Кабель BNC–BNC — 1 шт.
  • Кабель BNC–крокодил (червоний і чорний) — 1 шт.

Питання та відповіді

Кому потрібні 120 МГц від генератора UTG2122X?
Тим, хто працює з трактами, де корисний сигнал лежить у десятках мегагерц: проміжні частоти, тактові лінії, фільтри. Запас потрібен і для прямокутного сигналу, який тут іде до 50 МГц, бо його форма тримається на гармоніках вище основної частоти. Синус доходить до 120 МГц, довільна форма й гармоніки до 50 МГц, математична формула до 25 МГц.
Які види цифрової модуляції вміє UTG2122X?
ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK та QAM, а поруч аналогові AM, FM, PM, DSB-AM, SUM і PWM. Такий набір закриває перевірку приймачів і демодуляторів без окремого джерела: багатопозиційні види на кшталт QPSK і QAM використовуються в сучасному зв'язку. Форм сигналу тут одинадцять, зокрема PRBS, формула та подвійний імпульс.
Що дає сенсорний екран у генераторі?
Дисплей тут 4.3-дюймовий TFT РК сенсорний з роздільністю WVGA (480×272), і введення частоти чи амплітуди робиться дотиком, а не перебиранням кнопок. При складних налаштуваннях модуляції, де параметрів багато, це помітно швидше. Режими роботи приладу: безперервний, модуляція, частотна розгортка, імпульсна серія та частотомір.
Скільки споживає UTG2122X?
Менше за 50 Вт при живленні від 100 до 240 В змінного струму з коливаннями ±10% при 50 Гц/60 Гц, а також від 100 до 120 В при 400 Гц. Опорна частота приладу 10,0000 МГц, і саме від неї залежить точність усіх заданих частот. Молодша модель серії це генератор сигналів UNI-T UTG2082X з верхньою межею 80 МГц.

Характеристики

Максимальна частота сигналу
  • 120 МГц
Кількість каналів
  • двоканальний

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Кому потрібні 120 МГц від генератора UTG2122X?

Тим, хто працює з трактами, де корисний сигнал лежить у десятках мегагерц: проміжні частоти, тактові лінії, фільтри. Запас потрібен і для прямокутного сигналу, який тут іде до 50 МГц, бо його форма тримається на гармоніках вище основної частоти. Синус доходить до 120 МГц, довільна форма й гармоніки до 50 МГц, математична формула до 25 МГц.

Які види цифрової модуляції вміє UTG2122X?

ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK та QAM, а поруч аналогові AM, FM, PM, DSB-AM, SUM і PWM. Такий набір закриває перевірку приймачів і демодуляторів без окремого джерела: багатопозиційні види на кшталт QPSK і QAM використовуються в сучасному зв'язку. Форм сигналу тут одинадцять, зокрема PRBS, формула та подвійний імпульс.

Що дає сенсорний екран у генераторі?

Дисплей тут 4.3-дюймовий TFT РК сенсорний з роздільністю WVGA (480×272), і введення частоти чи амплітуди робиться дотиком, а не перебиранням кнопок. При складних налаштуваннях модуляції, де параметрів багато, це помітно швидше. Режими роботи приладу: безперервний, модуляція, частотна розгортка, імпульсна серія та частотомір.

Скільки споживає UTG2122X?

Менше за 50 Вт при живленні від 100 до 240 В змінного струму з коливаннями ±10% при 50 Гц/60 Гц, а також від 100 до 120 В при 400 Гц. Опорна частота приладу 10,0000 МГц, і саме від неї залежить точність усіх заданих частот. Молодша модель серії це <a href="{{p,926014}}">генератор сигналів UNI-T UTG2082X</a> з верхньою межею 80 МГц.
