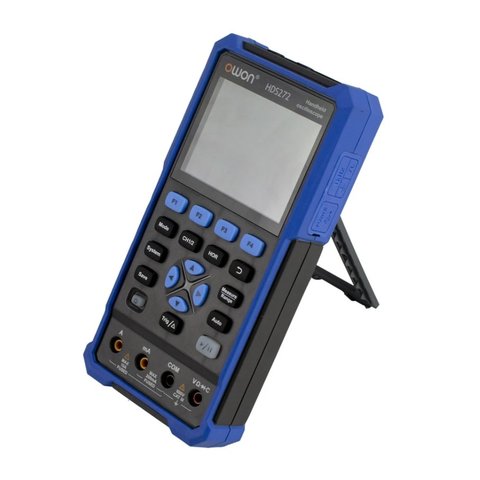

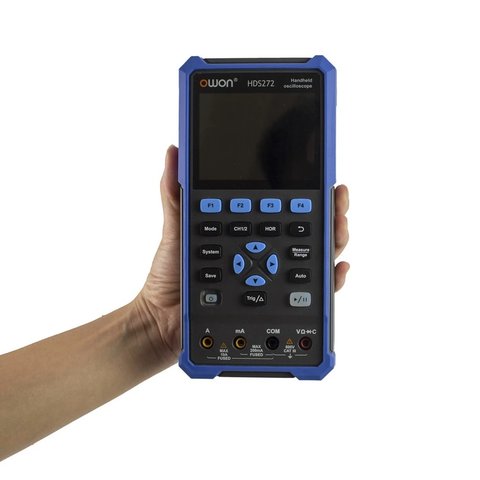

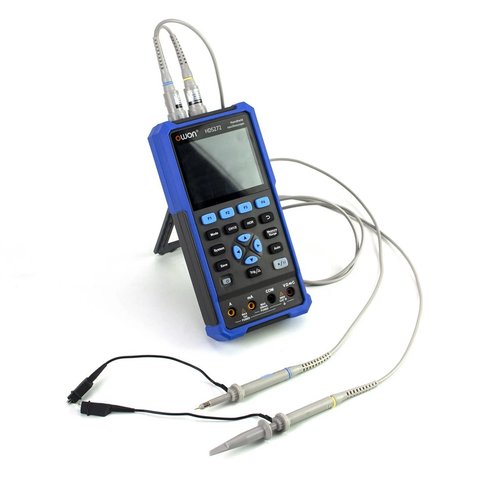

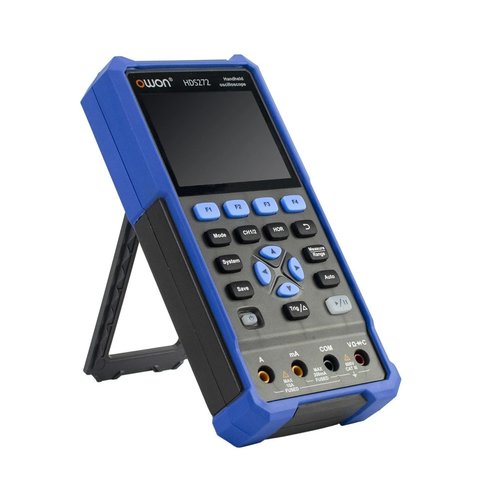

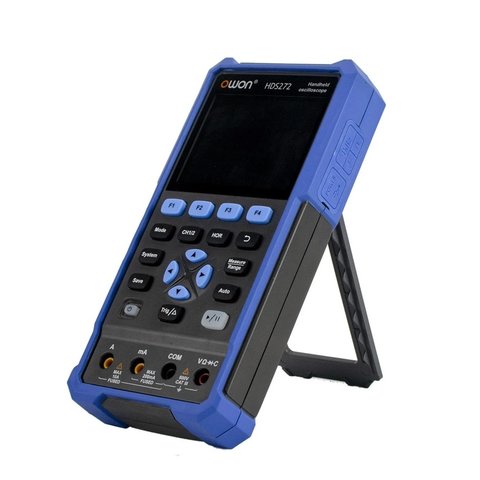

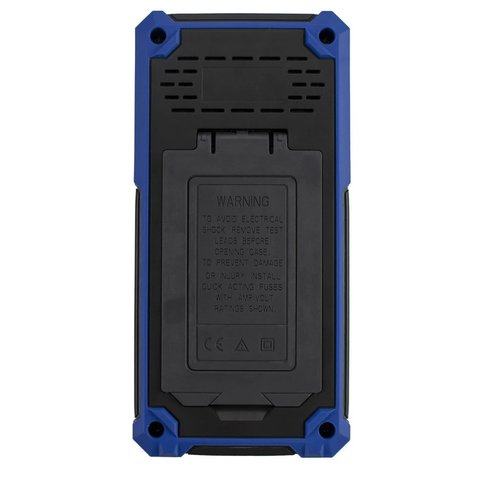

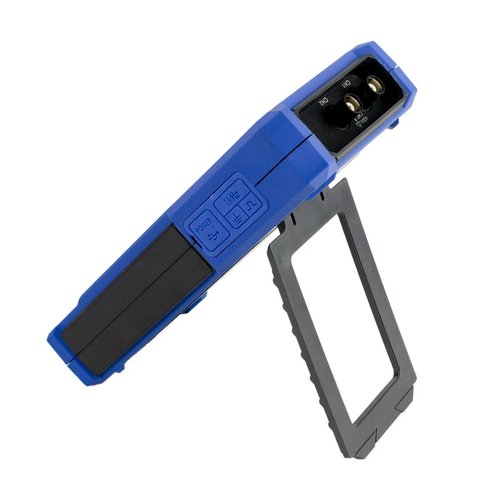

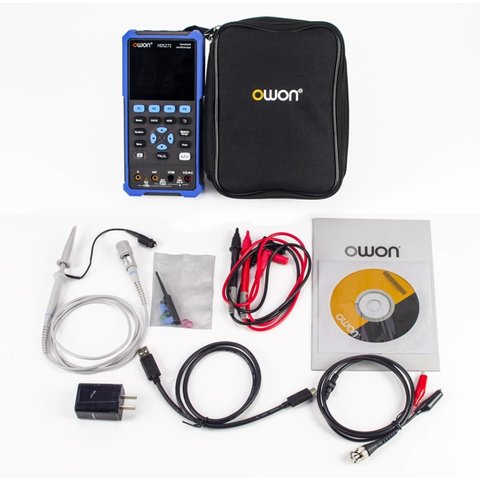

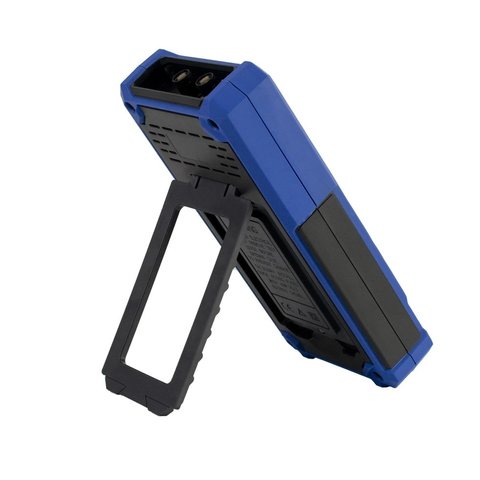

OWON HDS272 – це портативний двоканальний осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 250 Мвиб/с, об'ємом пам'яті 8 кБ та 3,5" РК-дисплеєм. Прилад оснащений вбудованим мультиметром на 20000 відліків, з допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю прилад можна використовувати на відкритому повітрі.
| Осцилограф | ||
|---|---|---|

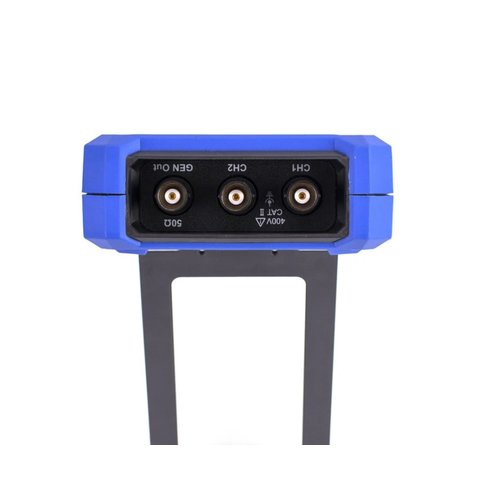

| Канали | 2 | |
| Смуга пропускання | 70 МГц | |
| Частота дискретизації | 250 МВиб/с | |
| Режими вибірки | пряма вибірка, пікові вимірювання | |
| Об'єм пам'яті | 8 кБ | |
| Запис осцилограм | 10 000 осцилограм/с | |
| Режими входу | DC, AC, GND | |
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ | |
| Коефіцієнт ділення | 1X, 10X, 100X, 1000X, 10000X | |
| Макс. вхідна напруга | 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт ділення 10:1) | |
| Обмеження смуги пропускання | 20 МГц | |
| Горизонтальна шкала | 5 нс/под-1000 с/под, крок 1-2-5 | |
| Вертикальна чутливість | 10 мВ/под-10 В/под | |
| Вертикальна роздільна здатність | 8 біт | |
| Тип запуску | Edge | |
| Режими запуску | одиничний, звичайний, автоматичний | |
| Автоматичні вимірювання | період, частота, середнє, пік-пік, мінімум, максимум | |
| Курсорні вимірювання | амплітудні, часові, dT, dV | |

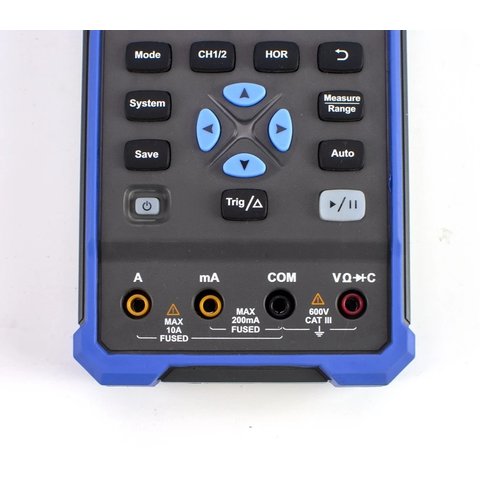

| Мультиметр | ||
| Роздільність | 20000 відліків | |
| Функції вимірювання | постійна напруга | 0,01 мВ - 1000 В (±0.5% + 5) |
| змінна напруга | 0,01 мВ - 750 В (±0.8% + 5) | |
| постійний струм | 10 мкА - 10 А (±0.8% + 2) | |
| змінний струм | 10 мкА - 10 А (±1% + 5) | |
| опір | 0,01 Ом - 100 МОм (±0.8% + 3) | |
| ємність | 1 пФ - 2 мФ (±3% + 10) | |
| тестування діодів | 0-2 В | |
| провідність | ||
| Вхідний опір | 10 МОм | |
| Максимальна вхідна напруга | AC 750 В, DC 1000 В | |
| Максимальний вхідний струм | DC: 10 А; AC: 10 А | |
| Загальні характеристики | ||
| Дисплей | 3,5-дюймовий РК | |

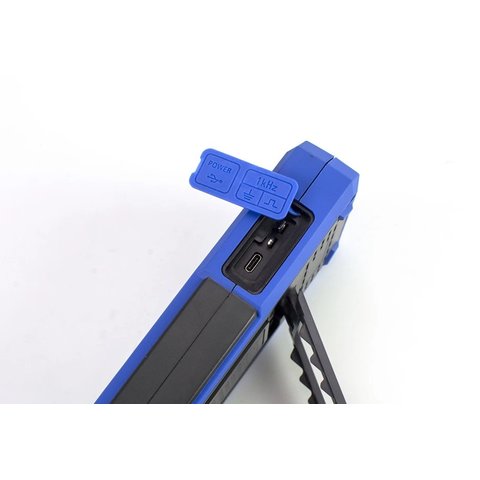

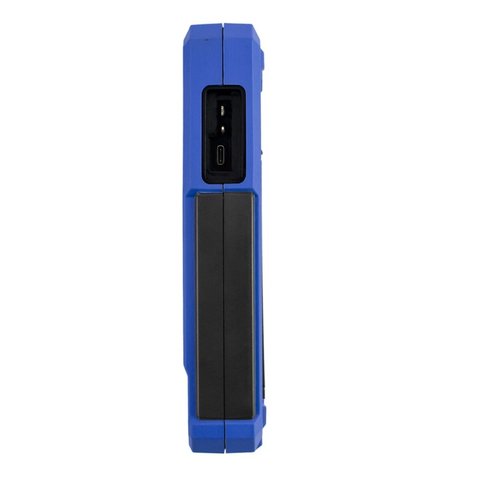

| Інтерфейс | USB Type-C | |
| Габарити | 198 мм × 96 мм × 38 мм | |
| Вага | 600 г | |
Завантажити посібник користувача для OWON HDS272 (англ.).
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Смуга пропускання |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Співвідношення тут близьке до розумної межі: на верхній частоті приблизно три з половиною вибірки на період, і форму сигналу прилад ще відтворює коректно, хоча дрібні деталі фронту вже згладжуються. Смугу 70 МГц через це читають як межу для оцінки амплітуди й частоти, а не для аналізу форми швидких перепадів. Пам'ять 8 кБ, запис до 10 000 осцилограм на секунду.
Максимум 400 В як сума постійної та змінної складових від піку до піку, і ця цифра справедлива при вхідному опорі 1 МОм із дільником 10 до 1. Вхідний імпеданс заявлений як 1 МОм ±2% паралельно з ємністю 16 пФ ±10 пФ. Прилад підтримує коефіцієнти ділення 1×, 10×, 100×, 1000× і 10000×, тому з відповідним щупом працює й у вищих колах, але сам вхід залишається на 400 В.
Щоб прибрати високочастотний шум, коли він заважає бачити корисний сигнал. Увімкнене обмеження зрізає все вище 20 МГц, і на екрані лишається чиста форма замість зашумленої лінії. Це найпотрібніше при вимірюванні пульсацій живлення й малих амплітуд, де рівень шуму приладу порівнянний із сигналом. Разом із цим працюють режими вибірки: пряма вибірка та пікові вимірювання.
Прилад сам перевіряє й підстроює власні нулі та коефіцієнти підсилення, компенсуючи дрейф від зміни температури. Для портативного осцилографа це важливіше, ніж для настільного: його носять із теплого приміщення на холод і назад, і без такого підлаштування нуль поїде, а разом із ним усі виміри амплітуди. Процедуру запускають вручну, коли прилад набув температури приміщення.
