Генератор сигналів FNIRSI SG-003A
Код: 902550
Генератор сигналів FNIRSI SG-003A
Все про товар
Опис
Характеристики
Відео
3 661 ₴
Все про товар
Відео
Бестселер
0.5 кг
Наявність на складі:
Гарантія: 6 місяців - Львів
Компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Форма сигналів: прямокутна. Діапазон частот: 0,001 Гц - 180 кГц. Читати далі
3 661 ₴
Також вас можуть зацікавити
Опис

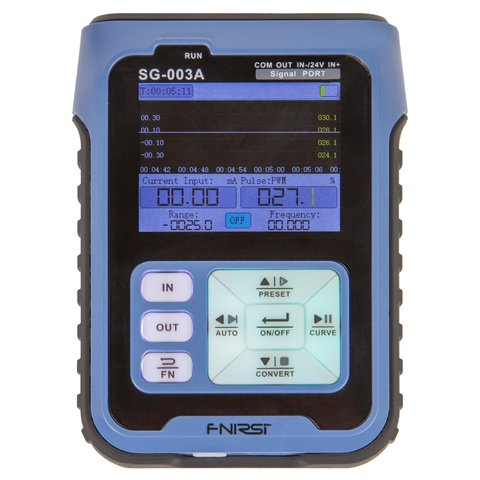

FNIRSI SG-003A – це компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Прилад генерує сигнали по напрузі та по струму, імітуючи сигнали з давачів, сигнали систем, що керують, та сигнали ШІМ.
Цей генератор сигналів призначений для налагодження промислових ПЛК, технологічного обладнання, електричних клапанів тощо.
Особливості
- Має зручний інтерфейс, простий у використанні.
- Компактні розміри, вага всього 123 г.
- Функція автоматичного вимкнення живлення.
- Індикатор низького заряду батареї.
- Захист від перевантаження по струму.
- Підсвічування кнопок і дисплею.

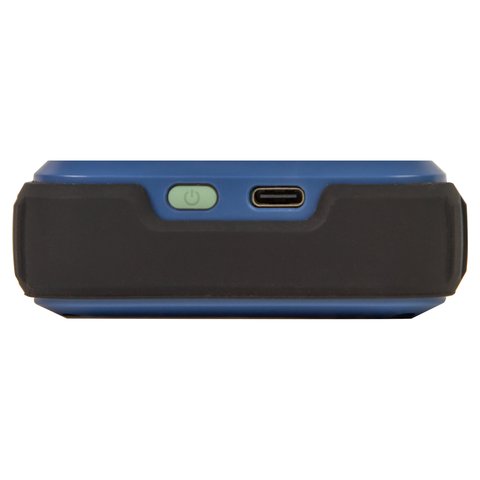

- Вбудована батарея на 3000 мАг; заряджається від USB-C.
Відео
Технічні характеристики
| Кількість каналів | 1 |
| Діапазон частот | 0,001 Гц-180 кГц |
| Форма сигналів | прямокутна |
| Активний вихідний струм | 0-24 мА, точність ± (0,1%+0,005), роздільність 0,01 мА, максимальне навантаження: 750 Ом |
| Пасивний вихідний струм | 0-24 мА, точність ± (0,1%+0,005), роздільність 0,01 мА, зовнішнє джерело живлення: 0-30 В |
| Вихідна напруга | 0-15 В, точність ± (0,1%+0,005), роздільність 0,01 В |
| Вихід PWM (частота) | 0-20 кГц, 45 кГц, 90 кГц, 180 кГц, точність ± 2%, роздільність 1 Гц |
| Вихід PWM (робочий цикл) | 0-100%, точність ± 2%, роздільність 1% |
| Вхідний струм | 0-24 мА, точність ± (0,1%+0,05), роздільність 0,01 мА |
| Вхідна напруга | 0-30 В, точність ± (0,1%+0,05), роздільність 0,01 В |
| Загальні характеристики | |
|---|---|
| Дисплей | 2-дюймовий РК-дисплей, 320×240 |
| Інтерфейс | USB Type-С (5 В) |
| Живлення | вбудована літієва батарея 3,7 В з ємністю 3000 мАг |
| Безперервний час роботи батареї | близько 8 годин |
| Робоча температура | -0℃ ~ 50℃ |
| Габарити | 92 мм × 72 мм × 30 мм |
| Вага нетто | 123 г |
| Вага брутто | 160 г |

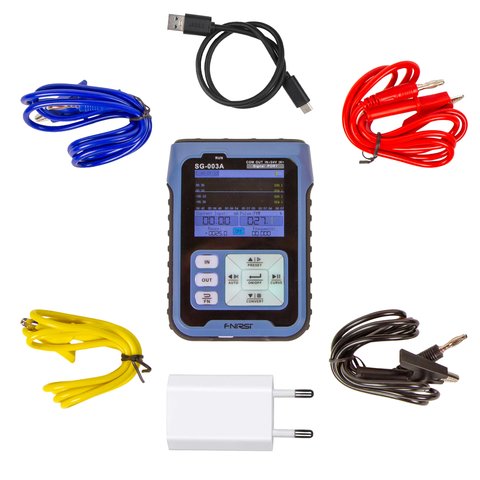

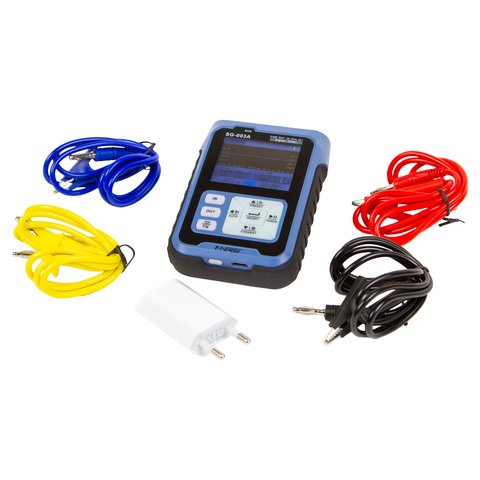

Комплектація
- Генератор сигналів FNIRSI SG-003A — 1 шт.
- Чохол для зберігання — 1 шт.
- Адаптер живлення — 1 шт.
- USB-кабель — 1 шт.
- Затискачі типу "крокодил" — 1 компл.
Характеристики
| Кількість каналів |
|
| Максимальна частота сигналу |
|
Відео
Відгуки клієнтів
Часто задавані питання
Які сигнали генерує SG-003A?
Струм від 0 до 24 мА в активному й пасивному режимах, напругу від 0 до 15 В і широтно-імпульсний сигнал із частотою до 180 кГц та коефіцієнтом заповнення від 0 до 100 %. Це набір промислової автоматики, а не лабораторії: саме такими сигналами спілкуються датчики, ПЛК і виконавчі механізми. Точність за струмом і напругою ±(0,1%+0,005), роздільність 0,01 мА та 0,01 В.
Чим активний вихідний струм відрізняється від пасивного?
В активному режимі прилад сам живить струмову петлю й тримає до 24 мА на навантаженні до 750 Ом. У пасивному він працює як керований споживач, а живлення подає зовнішнє джерело напругою до 30 В — так імітують двопровідний датчик, підключений до входу контролера. Обидва варіанти потрібні, бо схеми струмової петлі 4-20 мА бувають і тієї, і тієї конфігурації.
Чи вміє SG-003A вимірювати, а не лише генерувати?
Так, прилад має вхід струму від 0 до 24 мА і вхід напруги від 0 до 30 В із точністю ±(0,1%+0,05) і роздільністю 0,01 мА та 0,01 В. Одним приладом можна і подати сигнал на вхід контролера, і прочитати те, що видає датчик, не змінюючи інструмент на об'єкті. Дисплей дводюймовий, 320×240, кнопки й екран підсвічуються.
На скільки вистачає заряду SG-003A?
Близько 8 годин від вбудованої літієвої батареї 3,7 В ємністю 3000 мА·год, заряджання йде через USB-C. Для наладки на об'єкті цього вистачає на зміну. Вага приладу всього 123 г при габаритах 92 × 72 × 30 мм, корпус у захисному силіконовому чохлі, є захист від перевантаження по струму, підсвічування кнопок і автовимкнення.
