Цифровий осцилограф SIGLENT SDS2102X Plus
- Львів

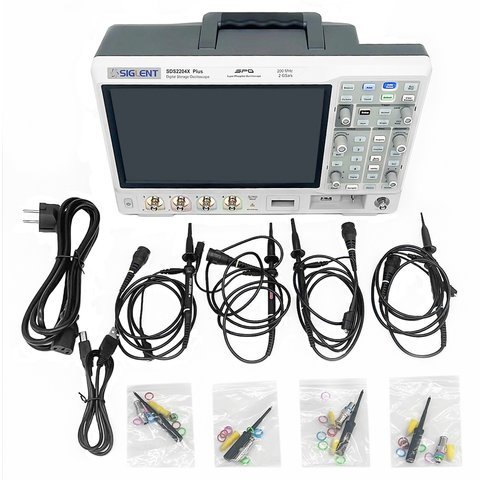

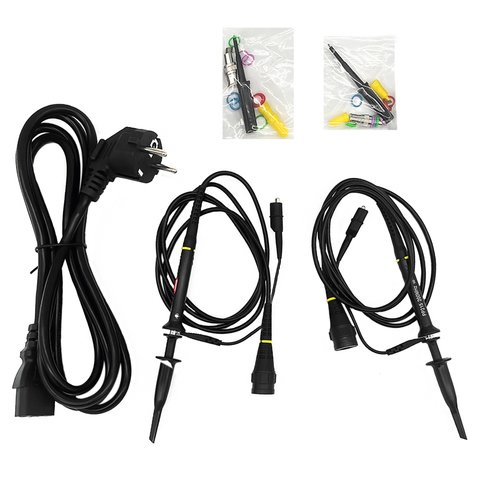

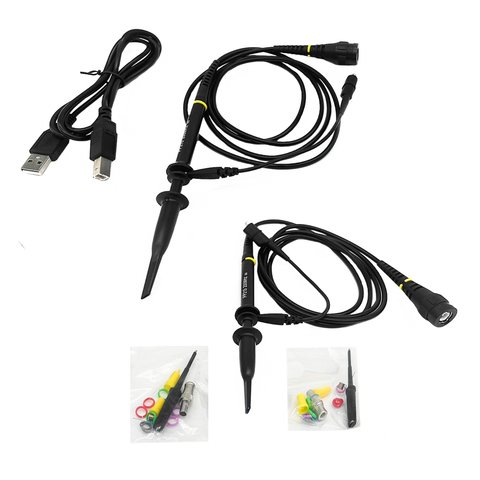

SIGLENT SDS2204X Plus – це настільний 4-канальний фосфорний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 2 ГВиб/с, максимальною глибиною пам'яті 200 МБ та 10-дюймовим сенсорним дисплеєм.
SIGLENT SDS2204X Plus використовує технологію фосфорних осцилографів нового покоління (SPO). Максимальна швидкість захоплення осциллограм – 120 000 осц/с (стандартний режим) та 500 000 осц/с (режим сегментованої вибірки). Прилад підтримує 256 рівнів цифрової градації та режимів відображення колірної температури. Осцилограф використовує інноваційну цифрову систему запуску з високою чутливістю та низьким рівнем фонового шуму.
| SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus | |
|---|---|---|---|---|
| Смуга пропускання | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Канали | 2 + 1 зовн. | 4 + 1 зовн. | 4 + 1 зовн. | 4 + 1 зовн. |
| Частота дискретизації | 2 Гвиб/с (2 канали), 1 Гвиб/с (4 канали) | |||
| Макс. глибина пам'яті | 200 МБ (2 канали), 100 МБ (4 канали) | |||
| Швидкість захоплення осцилограм | 120 000 осц/с (стандартний режим), 500 000 осц/с (режим сегментованої вибірки) | |||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial | |||
| Вертикальна чутливість | 8 біт, режим 10 біт (зі смугою пропускання 100 МГц) | |||
| Серійний запуск і декодування | стандарт: I2C, SPI, UART, CAN, LIN опційно: CAN FD, FlexRay, I2C, MIL-STD-1553B |
|||
| Математичні операції | 2 індикації ШПФ 2 млн точок, +, -, ×, ÷, d/dt, ∫dt, √, середнє значення, ERES та редактор формул |
|||
| Автоматичні вимірювання | понад 50 | |||
| Ввід/вивід | USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL) | |||
| Дисплей | сенсорний 10,1-дюймовий TFT-РК (1024 × 600) | |||
| Габарити | 352 × 224 × 111 мм | |||
| Вага | нетто: 3,9 кг брутто: 5,4 кг |
|||
Завантажити посібник користувача для SIGLENT SDS2204X Plus (англ.).
Завантажити додаткову інформацію для SIGLENT SDS2204X Plus (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Частота дискретизації вказана як 2 Гвиб/с на двох каналах і 1 Гвиб/с на чотирьох, а глибина пам'яті відповідно 200 МБ і 100 МБ. Це означає, що при повному використанні каналів прилад працює вдвічі повільніше й пише вдвічі коротше. Якщо для задачі вистачає двох каналів, решту краще вимкнути. Смуга пропускання 200 МГц не залежить від кількості каналів.
Стандартно це I2C, SPI, UART, CAN і LIN, а CAN FD, FlexRay, I2C та MIL-STD-1553B ідуть опційно. Різниця суттєва для автомобільної та авіаційної техніки, де саме CAN FD і FlexRay і потрібні. Запуск за послідовною шиною працює разом із декодуванням, тобто прилад ловить конкретний пакет, а не будь-який фронт.
Для цього є режим сегментованої пам'яті на 90 000 сегментів та запис історії до 90 тис кадрів: прилад набирає серію запусків, і розкид фронтів видно при перегляді. Допомагає й швидкість захоплення до 120 000 осц/с у стандартному режимі, бо рідкісні відхилення просто частіше потрапляють на екран. Підтримка 256 рівнів цифрової градації показує, які ділянки осцилограми трапляються частіше.

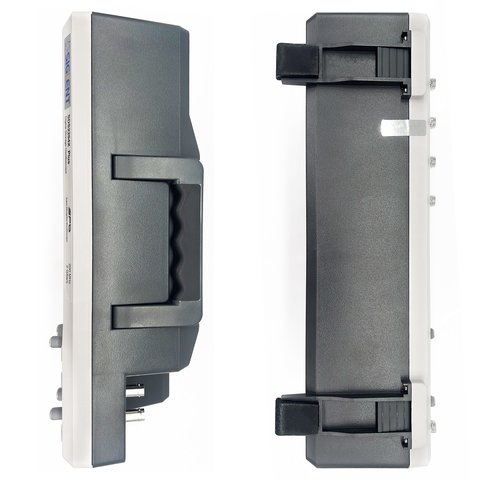

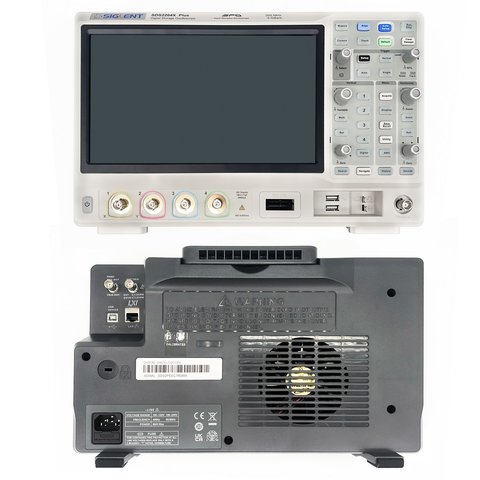

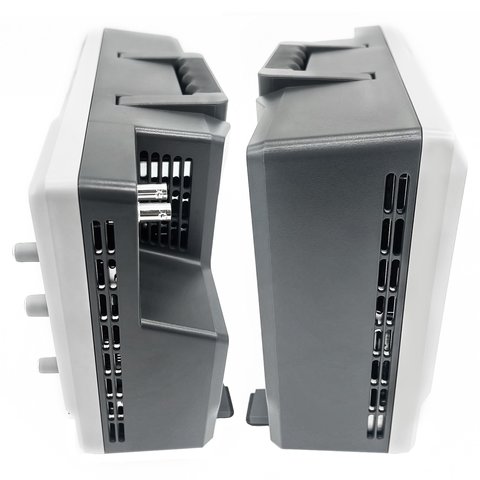

Габарити 352 × 224 × 111 мм, вага нетто 3,9 кг. Це класичний настільний формат з 10,1-дюймовим сенсорним екраном на 1024 × 600 пікселів, який займає місце глибиною понад двадцять сантиметрів. Ввід та вивід тут повний: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger та допоміжний вихід TRIG OUT, PASS/FAIL.
