Цифровий осцилограф SIGLENT SDS2102X Plus
- Львів

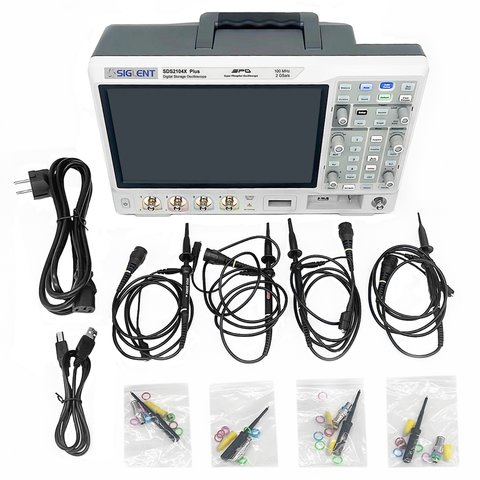

SIGLENT SDS2104X Plus – це настільний 4-канальний фосфорний цифровий осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 2 ГВиб/с, максимальною глибиною пам'яті 200 МБ та 10-дюймовим сенсорним дисплеєм.
Siglent SDS2104X Plus використовує технологію фосфорних осцилографів нового покоління (SPO). Максимальна швидкість захоплення осциллограм – 120 000 осц/с (стандартний режим) та 500 000 осц/с (режим сегментованої вибірки). Прилад підтримує 256 рівнів цифрової градації та режимів відображення колірної температури. Осцилограф використовує інноваційну цифрову систему запуску з високою чутливістю та низьким рівнем фонового шуму.
| SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus | |
|---|---|---|---|---|
| Смуга пропускання | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Канали | 2 + 1 зовн. | 4 + 1 зовн. | 4 + 1 зовн. | 4 + 1 зовн. |
| Частота дискретизації | 2 Гвиб/с (2 канали), 1 Гвиб/с (4 канали) | |||
| Макс. глибина пам'яті | 200 МБ (2 канали), 100 МБ (4 канали) | |||
| Швидкість захоплення осцилограм | 120 000 осц/с (стандартний режим), 500 000 осц/с (режим сегментованої вибірки) | |||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial | |||
| Вертикальна чутливість | 8 біт, режим 10 біт (зі смугою пропускання 100 МГц) | |||
| Серійний запуск і декодування | стандарт: I2C, SPI, UART, CAN, LIN опційно: CAN FD, FlexRay, I2C, MIL-STD-1553B |
|||
| Математичні операції | 2 індикації ШПФ 2 млн точок, +, -, ×, ÷, d/dt, ∫dt, √, середнє значення, ERES та редактор формул |
|||
| Автоматичні вимірювання | понад 50 | |||
| Ввід/вивід | USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL) | |||
| Дисплей | сенсорний 10,1-дюймовий TFT-РК (1024 × 600) | |||
| Габарити | 352 × 224 × 111 мм | |||
| Вага | нетто: 3,9 кг брутто: 5,4 кг |
|||
Завантажити посібник користувача для SIGLENT SDS2104X Plus (англ.).
Завантажити додаткову інформацію для SIGLENT SDS2104X Plus (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Головна різниця в АЦП: SDS2104X Plus має 8 біт з режимом 10 біт при смузі 100 МГц, а <a href="{{p,910350}}">цифровий осцилограф SIGLENT SDS2104X HD</a> справжні 12 біт. Натомість Plus захоплює 120 000 осц/с проти 100 000 осц/с. Дискретизація 2 Гвиб/с на двох каналах і 1 Гвиб/с на чотирьох, пам'ять 200 МБ і 100 МБ у них однакові.

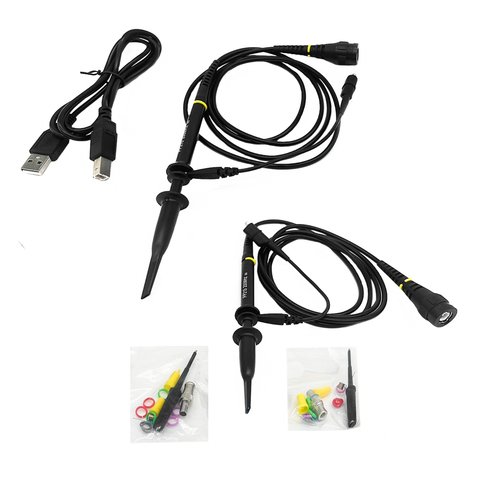

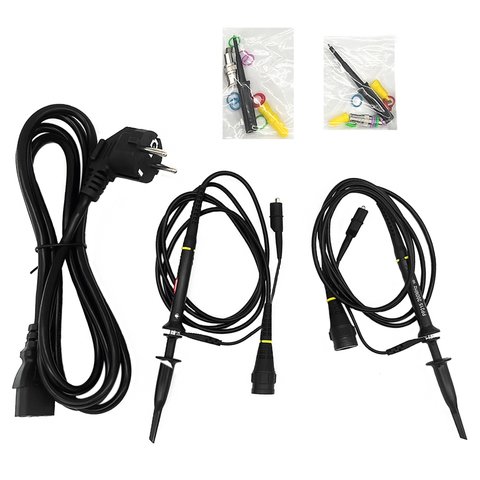

Штатно доступні пошук, навігація, тест за маскою, графік Боде і лічильник, а також понад 50 автоматичних вимірювань і дві математичні індикації з ШПФ на 2 млн точок. Аналіз потужності опційний, як і генератор сигналів та модуль логічного аналізатора. Декодування I2C, SPI, UART, CAN і LIN стандартне. У комплекті є диск з ПЗ.

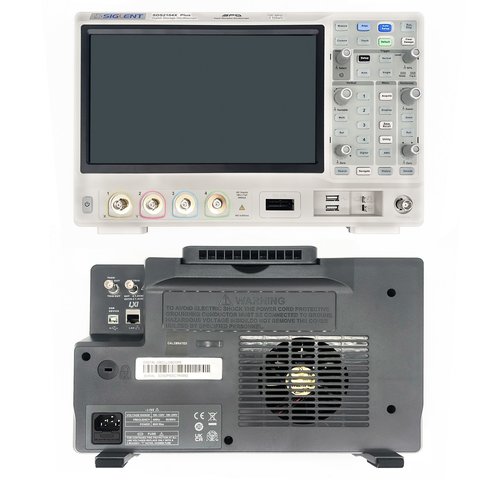

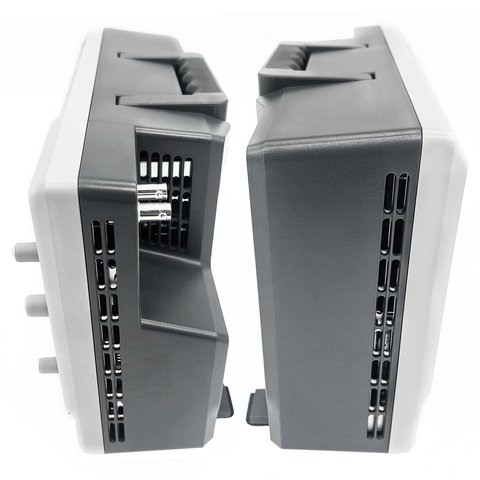

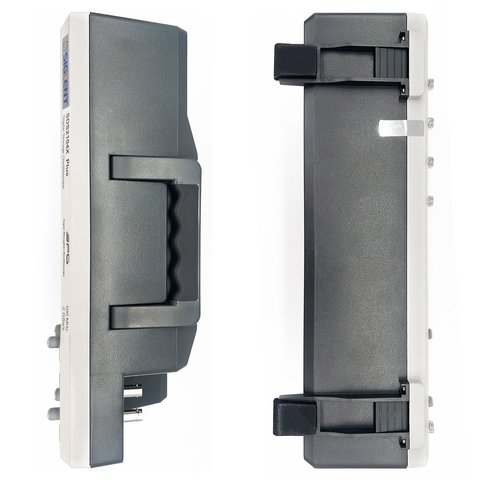

Габарити 352 × 224 × 111 мм, вага нетто 3,9 кг, брутто 5,4 кг. Роз'єми: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger і Auxiliary output з TRIG OUT та PASS/FAIL. Сенсорний дисплей 10,1 дюйма з роздільною здатністю 1024 × 600, підтримуються USB-миша і USB-клавіатура. Вбудований вебсервер дає віддалене керування по LAN.
