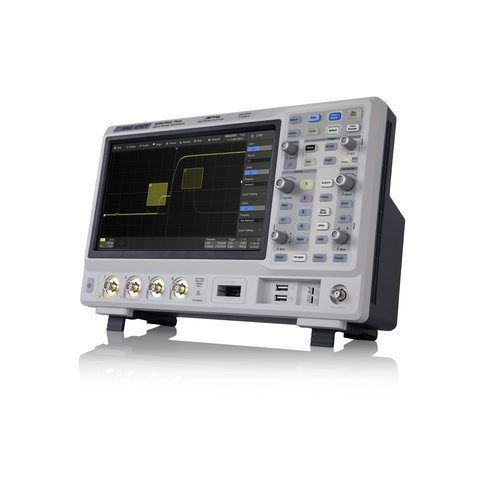

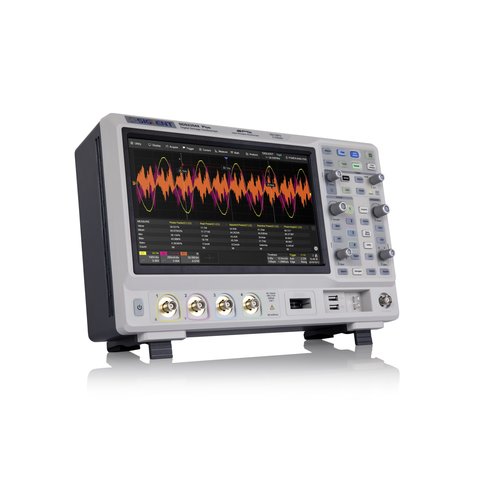

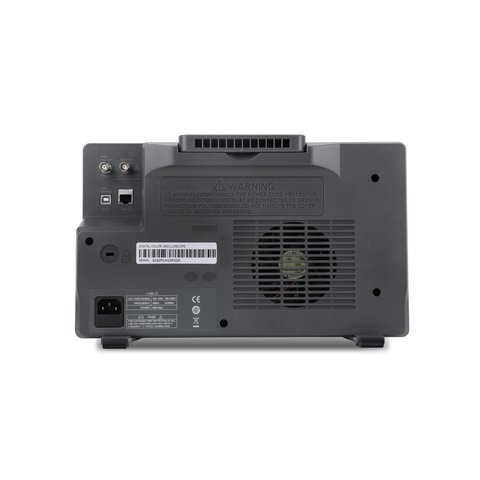

Цифровий осцилограф SIGLENT SDS2354X Plus

Код: 893047
Цифровий осцилограф SIGLENT SDS2354X Plus
Все про товар
Опис
Характеристики
Відео
194 063 ₴
Ціна з ПДВ

Все про товар

Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
9 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
4-канальний фосфорний цифровий осцилограф із смугою пропускання 350 МГц, частотою дискретизації 2 ГВиб/с, пам'яттю 200 МБ та сенсорним дисплеєм 10.1". Читати далі
194 063 ₴
Ціна з ПДВ
194 063 ₴
Ціна з ПДВ

Також вас можуть зацікавити

Цифровий осцилограф SIGLENT SDS2104X HD
ID: 910350

Цифровий осцилограф SIGLENT SDS2104X HD

4 (1)
167 081 ₴
157 450 ₴
Ціна з ПДВ
4-канальний осцилограф з 12-бітним аналого-цифровим перетворювачем. Смуга пропускання 100 МГц, частота дискретизації 2 ГВиб/с, глибина пам'яті 200 МБ, 10,1" дисплей.
Наявність на складі:
  • Львів
ID: 910350 6 кг

Разом з цим товаром купують

Генератор сигналів UNI T UTG962E
Бестселер
ID: 903397

Генератор сигналів UNI-T UTG962E

5 (2)
11 938 ₴
Ціна з ПДВ
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 60 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
  • Львів
ID: 903397 1 кг
Двоканальний генератор сигналів з синусоїдальною частотою до 160 МГц, частотою дискретизації 500 МВиб/с, довжиною сигналу 16 К і функціями модуляції: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
Наявність на складі:
  • Львів
ID: 834194 6.8 кг 110, 220
Універсальний генератор сигналів RIGOL DG4102
ID: 834193

Універсальний генератор сигналів RIGOL DG4102

5 (1)
70 470 ₴
Ціна з ПДВ
Генератори DG4000 серії поєднують велику кількість функцій, включно з генератором гармонічних коливань, генератором сигналів довільної форми, генератором імпульсів та аналоговим/цифровим модулятором і лічильником. Два канали. Максимальна частота синусоїдального сигналу - 100 МГц.
ID: 834193 7.8 кг 110, 220
Генератор сигналів UNI T UTG2122X
Бестселер
ID: 926013

Генератор сигналів UNI-T UTG2122X

54 278 ₴
51 230 ₴
Ціна з ПДВ
Двоканальний генератор з частотою до 120 МГц, 625 Мвиб/с, 16 біт, підтримкою складних модуляцій та формул, сенсорним дисплеєм та частотоміром
Наявність на складі:
  • Львів
ID: 926013 2.5 кг
Генератор сигналів SIGLENT SDG1062X
Бестселер
ID: 869148

Генератор сигналів SIGLENT SDG1062X

5 (2)
27 133 ₴
Ціна з ПДВ
Двоканальний генератор сигналів з максимальною вихідною частотою 60 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільною здатністю 14 біт.
Наявність на складі:
  • Львів
ID: 869148 7 кг 110, 220
Генератор сигналів SIGLENT SDG2042X
Бестселер
ID: 862791

Генератор сигналів SIGLENT SDG2042X

5 (2)
28 858 ₴
Ціна з ПДВ
Двоканальний генератор сигналів з вихідною частотою 40 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільністю 16 біт.
Наявність на складі:
  • Львів
ID: 862791 7.5 кг 110, 220
Двоканальний генератор сигналів з максимальною частотою 25 МГц, частотою дискретизації 200 МВиб/с і пам'яттю 2 Мточок (стандарт). Унікальна технологія SiFiII.
Наявність на складі:
  • Львів
ID: 896648 7 кг
Генератор сигналів RIGOL DG2102
Бестселер
ID: 922288

Генератор сигналів RIGOL DG2102

62 753 ₴
Ціна з ПДВ
2 канали, смуга пропускання до 100 МГц, частота дискретизації 250 Мвиб/с, роздільність 16 біт, глибина пам'яті 16 МБ, діапазон амплітуди 1 мВпік-пік-10 Впік-пік, дисплей 10,9 см
Наявність на складі:
  • Львів
ID: 922288 4.5 кг
Генератор сигналів UNI T UTG2082X
Бестселер
ID: 926014

Генератор сигналів UNI-T UTG2082X

37 553 ₴
35 250 ₴
Ціна з ПДВ
Двоканальний генератор з частотою до 80 МГц, 625 Мвиб/с, 16 біт, підтримкою складних модуляцій та формул, сенсорним дисплеєм та частотоміром
Наявність на складі:
  • Львів
ID: 926014 2.5 кг
Генератор сигналів UNI T UTG2062X
Бестселер
ID: 926015

Генератор сигналів UNI-T UTG2062X

32 304 ₴
29 610 ₴
Ціна з ПДВ
Двоканальний генератор з частотою до 60 МГц, 625 Мвиб/с, 16 біт, підтримкою складних модуляцій та формул, сенсорним дисплеєм та частотоміром
Наявність на складі:
  • Львів
ID: 926015 2.5 кг
Генератор сигналів FNIRSI SG 003A
Бестселер
ID: 902550

Генератор сигналів FNIRSI SG-003A

5 (1)
3 585 ₴
Ціна з ПДВ
Компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Форма сигналів: прямокутна. Діапазон частот: 0,001 Гц - 180 кГц.
Наявність на складі:
  • Львів
ID: 902550 0.5 кг
Осцилографічний щуп з коефіцієнтом згасання 100:1 та пропускною здатністю 250 МГц для вимірювання напруги до 2 кВ
Наявність на складі:
  • Львів
  • Дніпро
ID: 927555 0.15 кг
Високовольтний осцилографічний щуп з коефіцієнтом згасання 10:1 та 1:1, пропускною здатністю 100 МГц, для вимірювання напруги до 600 В
Наявність на складі:
  • Львів
ID: 927554 0.15 кг
Осцилографічний щуп із коефіцієнтом згасання 10:1 та 1:1, пропускною здатністю 60 МГц, для вимірювання напруги до 600 В
Наявність на складі:
  • Львів
ID: 927553 0.15 кг

Опис

SIGLENT SDS2354X Plus – це настільний 4-канальний фосфорний цифровий осцилограф зі смугою пропускання 350 МГц, частотою дискретизації 2 ГВиб/с, максимальною глибиною пам'яті 200 МБ та 10-дюймовим сенсорним дисплеєм.

Siglent SDS2354X Plus використовує технологію фосфорних осцилографів нового покоління (SPO). Максимальна швидкість захоплення осциллограм – 120 000 осц/с (стандартний режим) та 500 000 осц/с (режим сегментованої вибірки). Прилад підтримує 256 рівнів цифрової градації та режимів відображення колірної температури. Осцилограф використовує інноваційну цифрову систему запуску з високою чутливістю та низьким рівнем фонового шуму.

Особливості

  • Технологія фосфорних осцилографів нового покоління (SPO).
  • Швидкість захоплення осцилограм до 120 000 осц/с у стандартному режимі та до 500 000 осц/с у режимі сегментованої вибірки.
  • Підтримує 256 рівнів цифрової градації та режимів відображення колірної температури.
  • Цифрова система запуску.
  • Інтелектуальний запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV).
  • Запуск і декодування за послідовною шиною, підтримка протоколів l2C, SPI, UART, CAN, LIN (стандартно) та CAN FD, FlexRay, l2S, и MIL-STD- 1553B (опційно).
  • Низький рівень фонового шуму, підтримує від 0,5 мВ/под до 10 В/под шкали напруги.
  • Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 90 000) відповідно до умов запуску, встановлених користувачем.
  • Функція запису осцилограм в історію (макс. довжина запису осцилограм – 90 тис кадрів).
  • 50+ типів автоматичних вимірювань, підтримка підрахунку статистики з гістограмою.
  • Інструменти обробки та аналізу даних: Search, Navigate, Mask Test, Bode plot, Power Analysis (опційно) та Counter.
  • Математичні операції з осцилограмами (ШПФ, +, -, ×, ÷, d/dt, ∫dt, √, середнє значення, ERES і редактор формул).
  • Великий вибір інтерфейсів: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
  • Підтримка USB-миші та USB-клавіатури.
  • Вбудований вебсервер підтримує віддалений доступ, управління через LAN-порт.
  • Можливість підключення генератора сигналів, модуля логічного аналізатора та програмного розширення для аналізу пульсації та перевірки якості електроживлення (опційно).

Технічні характеристики

  SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus
Смуга пропускання 100 МГц 100 МГц 200 МГц 350 МГц
Канали 2 + 1 зовн. 4 + 1 зовн. 4 + 1 зовн. 4 + 1 зовн.
Частота дискретизації 2 Гвиб/с (2 канали), 1 Гвиб/с (4 канали)
Макс. глибина пам'яті 200 МБ (2 канали), 100 МБ (4 канали)
Швидкість захоплення осцилограм 120 000 осц/с (стандартний режим), 500 000 осц/с (режим сегментованої вибірки)
Типи запуску Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial
Вертикальна чутливість 8 біт, режим 10 біт (зі смугою пропускання 100 МГц)
Серійний запуск і декодування стандарт: I2C, SPI, UART, CAN, LIN
опційно: CAN FD, FlexRay, I2C, MIL-STD-1553B
Математичні операції 2 індикації
ШПФ 2 млн точок, +, -, ×, ÷, d/dt, ∫dt, √, середнє значення, ERES та редактор формул
Автоматичні вимірювання понад 50
Ввід/вивід USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL)
Дисплей сенсорний 10,1-дюймовий TFT-РК 1024 × 600
Габарити 352 × 224 × 111 мм
Вага нетто: 3,9 кг
брутто: 5,4 кг

Посібник користувача

PDF  Завантажити посібник користувача для SIGLENT SDS2354X Plus (англ.).

Додаткова інформація

PDF  Завантажити додаткову інформацію для SIGLENT SDS2354X Plus (англ.).

Комплектація

  • Цифровий осцилограф SIGLENT SDS2354X Plus — 1 шт.
  • Кабель USB — 1 шт.
  • Пасивний щуп — 4 шт.
  • Кабель живлення — 1 шт.
  • Посібник користувача — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Чи доступний у SDS2354X Plus режим 10 біт на повній смузі?
Ні. Вертикальна чутливість 8 біт, а режим 10 біт працює лише зі смугою пропускання 100 МГц. На повних 350 МГц прилад лишається 8-бітним. Якщо треба бачити дрібні деталі на високій частоті, краще підходить цифровий осцилограф SIGLENT SDS2354X HD з 12-бітним АЦП. Шкала SDS2354X Plus від 0,5 мВ/под до 10 В/под.
Що можна додати до SDS2354X Plus опціями?
Генератор сигналів, модуль логічного аналізатора і програмне розширення для аналізу пульсацій та якості електроживлення. Опційно також декодування CAN FD, FlexRay, I2S і MIL-STD-1553B, тоді як I2C, SPI, UART, CAN і LIN стандартні. У таблиці серед опцій двічі вказано I2C замість I2S, тож перелік варто звірити. Power Analysis теж опційний.
Скільки кадрів SDS2354X Plus зберігає в історії?
До 90 тис кадрів. Сегментована пам'ять розбиває запис до 90 000 сегментів за умовами запуску, заданими користувачем. Швидкість захоплення 120 000 осц/с у стандартному режимі і 500 000 осц/с у режимі сегментованої вибірки. Пам'ять 200 МБ на двох каналах і 100 МБ на чотирьох, дискретизація 2 Гвиб/с і 1 Гвиб/с відповідно.

Характеристики

Діагональ екрану
  • 10,1" TFT дисплей
Кількість каналів
  • чотириканальний
Тип
  • настільний
  • сенсорний
  • фосфорний
Частота дискретизації
  • 2 Гвиб/с
Смуга пропускання
  • 350 МГц
Об'єм пам'яті
  • 200 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Чи доступний у SDS2354X Plus режим 10 біт на повній смузі?

Ні. Вертикальна чутливість 8 біт, а режим 10 біт працює лише зі смугою пропускання 100 МГц. На повних 350 МГц прилад лишається 8-бітним. Якщо треба бачити дрібні деталі на високій частоті, краще підходить <a href="{{p,910352}}">цифровий осцилограф SIGLENT SDS2354X HD</a> з 12-бітним АЦП. Шкала SDS2354X Plus від 0,5 мВ/под до 10 В/под.

Що можна додати до SDS2354X Plus опціями?

Генератор сигналів, модуль логічного аналізатора і програмне розширення для аналізу пульсацій та якості електроживлення. Опційно також декодування CAN FD, FlexRay, I2S і MIL-STD-1553B, тоді як I2C, SPI, UART, CAN і LIN стандартні. У таблиці серед опцій двічі вказано I2C замість I2S, тож перелік варто звірити. Power Analysis теж опційний.

Скільки кадрів SDS2354X Plus зберігає в історії?

До 90 тис кадрів. Сегментована пам'ять розбиває запис до 90 000 сегментів за умовами запуску, заданими користувачем. Швидкість захоплення 120 000 осц/с у стандартному режимі і 500 000 осц/с у режимі сегментованої вибірки. Пам'ять 200 МБ на двох каналах і 100 МБ на чотирьох, дискретизація 2 Гвиб/с і 1 Гвиб/с відповідно.
