Цифровий осцилограф RIGOL DHO924

Код: 915166
Цифровий осцилограф RIGOL DHO924
Все про товар
Опис
Характеристики
51 849 ₴
Ціна з ПДВ

Все про товар

5 (1)
Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
3 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
4-канальний осцилограф із смугою пропускання 250 МГц, частотою дискретизації 1,25 Гвиб/с, 12-розрядним АЦП, пам'яттю 50 МБ та сенсорним дисплеєм 17,8 см (1024x600) Читати далі
51 849 ₴
Ціна з ПДВ
51 849 ₴
Ціна з ПДВ

Опис

RIGOL DHO924 – це компактний, високопродуктивний та економічний 4-х канальний цифровий осцилограф. Попри невеликі габарити, прилад вирізняється чудовими характеристиками: максимальна частота дискретизації 1,25 Гвиб/с, швидкість захоплення 1 000 000 осц/с (режим Ultra Acquire), максимальна пам'ять зберігання 50 МБ, висока роздільна здатність по вертикалі 12 біт і низький рівень шуму. Роз'єм живлення USB Type-C дозволяє живити пристрій як від стандартного адаптера живлення, так і від павербанку і проводити вимірювання в польових умовах.

Особливості

  • Наднизький рівень власних шумів
  • Вертикальна роздільна здатність 12 біт
  • Аналогова смуга пропускання до 250 МГц, 4 аналогові канали
  • 16 цифрових каналів (16-канальний логічний пробник RIGOL PLA2216 - опція)
  • Максимальна частота дискретизації в режимі реального часу 1,25 Гвиб/с
  • Максимальна глибина пам'яті 50 МБ
  • Можливість запису і відтворення до 500 000 осцилограм
  • Діапазон чутливості за вертикаллю 200 мкВ/под~10 В/под
  • У режимі Ultra Acquire максимальна швидкість збору даних становить 1 000 000 осц/с
  • Підтримка 256-рівневої функції цифрового світіння в градаціях сірого в реальному часі
  • Різні математичні операції, вбудований потужний аналіз БПФ, функції пошуку піків
  • Функція пошуку і навігації по осцилограмах, що дає змогу швидко виявляти аномалії сигналу
  • Дисплей: кольоровий, сенсорний РК, діагоналлю 17,8 см високої чіткості з роздільною здатністю 1024 × 600 пікселів
  • Оновлені органи управління Flex для зручнішої інтерактивної взаємодії

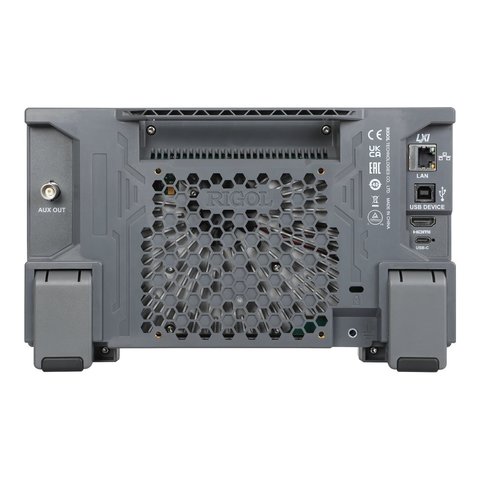

  • Зовнішні інтерфейси стандартної комплектації USB Host, USB Device, LAN, HDMI
  • Новий ергономічний дизайн, зручне керування
  • Підтримка онлайн оновлення

Технічні характеристики

Модель DHO914 DHO914S DHO924 DHO924S
Смуга пропускання 125 МГц 250 МГц
Час наростання ≤2,8 нс ≤1,4 нс
Графік Боде та функція AFG - ✓ - ✓
Кількість каналів 4
Макс. швидкість захоплення осцилограм 30 000 осц/с (векторний режим)
1 000 000 осц/с (режим UltraAcquire)
Частота дискретизації 1,25 Гвиб/с
Макс. глибина пам'яті 50 МБ

Вертикальна роздільна здатність

12 біт
Виявлення піків захоплення збоїв тривалістю 1,6 нс
Дисплей 7'' ємнісний сенсорний РК, 1024 × 600
Напруга живлення DC 12 В, 4 A
Потужність макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників)
Габарити 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г)
Вага 1,78 кг (без опаковання) / 2,78 кг (в опакованні)

Посібник користувача

PDF  Завантажити посібник користувача для RIGOL DHO924 (англ.).

Повні технічні характеристики

PDF  Завантажити повні технічні характеристики для RIGOL DHO924 (англ.).

Комплектація

  • Цифровий осцилограф RIGOL DHO924 — 1 шт.
  • Пасивний щуп PVP2350 (350 МГц) — 4 шт.
  • Мережевий кабель живлення – 1 шт
  • Кабель USB – 1 шт
  • Посібник користувача – 1 шт
  • Провід заземлення — 1 шт.
  • Адаптер живлення — 1 шт.

Питання та відповіді

Чи є в DHO924 генератор і графік Боде?
Ні. У таблиці серії рядок «Графік Боде та функція AFG» позначений галочкою лише для моделей з літерою S, а в цій модифікації його немає, тож для зняття амплітудно-частотної характеристики знадобиться зовнішній генератор сигналів. Решта характеристик серії тут повна: смуга 250 МГц, чотири канали, 12 біт, дискретизація 1,25 Гвиб/с і пам'ять 50 МБ.
Як підключити 16 цифрових каналів до DHO924?
Цифрові канали є, але логічний пробник купується окремо: це 16-канальний RIGOL PLA2216. З ним осцилограф стає приладом змішаних сигналів і показує аналогову форму разом з логікою шини на одній часовій осі. Без пробника ці входи не використовуються. Аналогових каналів чотири, вертикальна чутливість від 200 мкВ/под до 10 В/под.
Які збої ловить DHO924?
Виявлення піків тут захоплює збої тривалістю 1,6 нс, а час наростання приладу ≤1,4 нс. Разом зі швидкістю захоплення 1 000 000 осц/с у режимі UltraAcquire це і є набір для пошуку рідкісних аномалій: короткий викид не тільки потрапляє в запис, а й трапляється на екрані досить часто, щоб його помітити. У векторному режимі швидкість 30 000 осц/с.
Що дає запис і відтворення 500 000 осцилограм?
Прилад зберігає серію захватів і дозволяє прокрутити її кадр за кадром, як відео. Так знаходять подію, яку неможливо зловити наживо: спочатку набирають півмільйона кадрів, потім шукають серед них потрібний. Живиться DHO924 через USB Type-C, зокрема від павербанка, тож така сесія можлива й у полі. Старша модель за смугою це цифровий осцилограф RIGOL DHO1202 з пам'яттю 50 МБ.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • чотириканальний
Тип
  • настільний
  • сенсорний
Смуга пропускання
  • 250 МГц
Частота дискретизації
  • 1,25 Гвиб/с
Об'єм пам'яті
  • 50 МБ

Відгуки клієнтів

Часто задавані питання

Чи є в DHO924 генератор і графік Боде?

Ні. У таблиці серії рядок «Графік Боде та функція AFG» позначений галочкою лише для моделей з літерою S, а в цій модифікації його немає, тож для зняття амплітудно-частотної характеристики знадобиться зовнішній <a href="{{pt,166}}">генератор сигналів</a>. Решта характеристик серії тут повна: смуга 250 МГц, чотири канали, 12 біт, дискретизація 1,25 Гвиб/с і пам'ять 50 МБ.

Як підключити 16 цифрових каналів до DHO924?

Цифрові канали є, але логічний пробник купується окремо: це 16-канальний RIGOL PLA2216. З ним осцилограф стає приладом змішаних сигналів і показує аналогову форму разом з логікою шини на одній часовій осі. Без пробника ці входи не використовуються. Аналогових каналів чотири, вертикальна чутливість від 200 мкВ/под до 10 В/под.

Які збої ловить DHO924?

Виявлення піків тут захоплює збої тривалістю 1,6 нс, а час наростання приладу ≤1,4 нс. Разом зі швидкістю захоплення 1 000 000 осц/с у режимі UltraAcquire це і є набір для пошуку рідкісних аномалій: короткий викид не тільки потрапляє в запис, а й трапляється на екрані досить часто, щоб його помітити. У векторному режимі швидкість 30 000 осц/с.

Що дає запис і відтворення 500 000 осцилограм?

Прилад зберігає серію захватів і дозволяє прокрутити її кадр за кадром, як відео. Так знаходять подію, яку неможливо зловити наживо: спочатку набирають півмільйона кадрів, потім шукають серед них потрібний. Живиться DHO924 через USB Type-C, зокрема від павербанка, тож така сесія можлива й у полі. Старша модель за смугою це <a href="{{p,913374}}">цифровий осцилограф RIGOL DHO1202</a> з пам'яттю 50 МБ.
