Опис

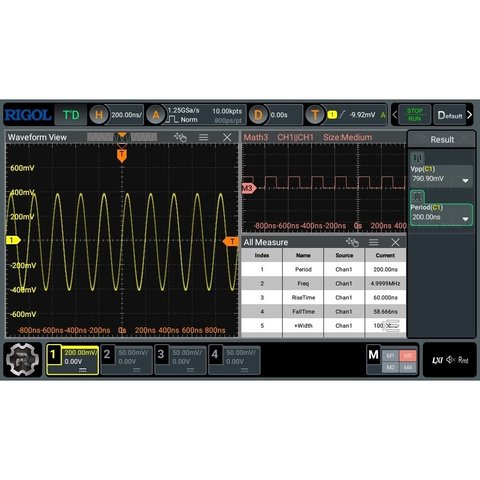

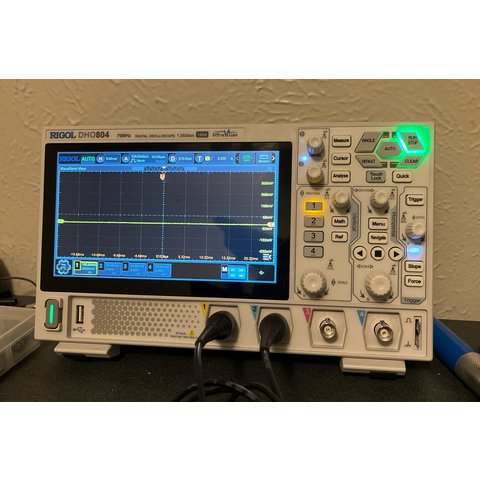

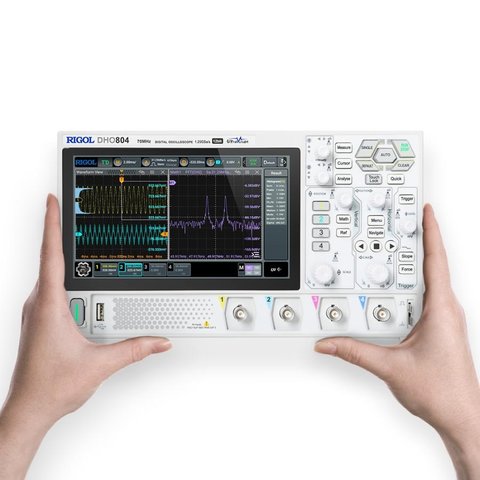

RIGOL DHO804 – це високопродуктивний чотириканальний осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
Особливості
12-розрядний АЦП: висока роздільна здатність і зміщення, тракт сигналу з низьким рівнем шуму, точніші вимірювання.
Можливість перевірки слабких сигналів завдяки 12-бітовій вертикальній роздільній здатності з 4096 рівнями квантування, що в 16 разів перевищує рівні квантування 8-бітних систем.
7-дюймовий сенсорний дисплей високої роздільної здатності.
Швидкість захоплення осцилограм – 1000000 осц/с; дозволяє швидко виявляти збої та аномалії сигналу та гарантує плавний робочий процес – навіть з вимірюваннями, спектром, математикою або тривалим збиранням даних.
Інтерфейс Type-C дозволяє живити пристрій від портативного джерела живлення та проводити тестування навіть у польових умовах.

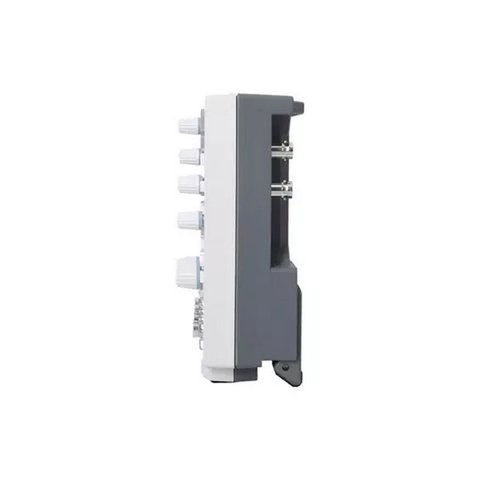

Має компактні розміри і може використовуватись зі стандартним кріпленням для моніторів, що дає більше простору для роботи.

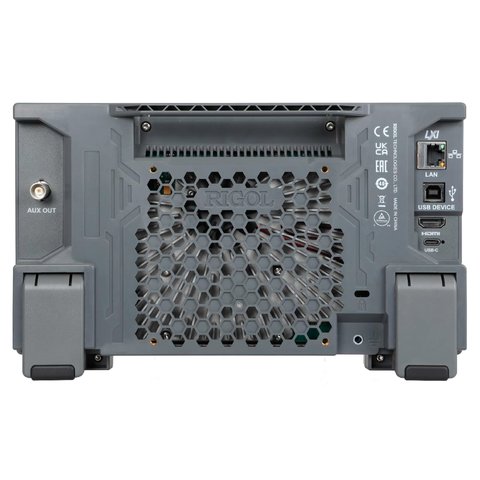

Вихідні інтерфейси USB, LAN і HDMI підтримують дистанційне керування і дозволяють проводити конференції.
Смугу пропускання й час наростання: 100 МГц і ≤ 3,5 нс у RIGOL DHO814 проти 70 МГц і ≤ 5 нс у DHO804. Решта однакова: 4 канали, 12 біт, дискретизація 1,25 ГВиб/с, захоплення до 1 000 000 осц/с в UltraAcquire, живлення через Type-C і вага 1,78 кг. Комплектні щупи PVP3150 на 150 МГц підходять обом. Екран 7 дюймів сенсорний.
Як ділиться дискретизація DHO804 на чотирьох каналах?
На одному каналі 1,25 ГВиб/с, на двох по 625 МВиб/с, на чотирьох по 312,5 МВиб/с. Так само пам'ять: 25 Мточок на одному каналі, по 10 Мточок на двох і лише по 1 Мточок на чотирьох. Тому для довгого запису краще вмикати тільки потрібні канали. Смуга DHO804 70 МГц. Режим UltraAcquire захоплює до 1 000 000 осц/с.
Які шини DHO804 розшифровує без доплати?
У прилад вбудоване ПЗ для запуску й декодування I²C, SPI і RS232/UART. Цього досить для налагодження більшості мікроконтролерних плат. Інтерфейси USB, LAN і HDMI дають змогу керувати осцилографом дистанційно й показувати екран на конференціях. Корпус можна закріпити на стандартному кріпленні для моніторів.
Характеристики
Діагональ екрану
7,0" TFT дисплей
Кількість каналів
чотириканальний
Тип
настільний
сенсорний
Смуга пропускання
70 МГц
Частота дискретизації
1,25 Гвиб/с
Об'єм пам'яті
25 МБ
Відгуки клієнтів
Часто задавані питання
Що змінює перехід з DHO804 на DHO814?
Смугу пропускання й час наростання: 100 МГц і ≤ 3,5 нс у <a href="{{p,915163}}">RIGOL DHO814</a> проти 70 МГц і ≤ 5 нс у DHO804. Решта однакова: 4 канали, 12 біт, дискретизація 1,25 ГВиб/с, захоплення до 1 000 000 осц/с в UltraAcquire, живлення через Type-C і вага 1,78 кг. Комплектні щупи PVP3150 на 150 МГц підходять обом. Екран 7 дюймів сенсорний.
Як ділиться дискретизація DHO804 на чотирьох каналах?
На одному каналі 1,25 ГВиб/с, на двох по 625 МВиб/с, на чотирьох по 312,5 МВиб/с. Так само пам'ять: 25 Мточок на одному каналі, по 10 Мточок на двох і лише по 1 Мточок на чотирьох. Тому для довгого запису краще вмикати тільки потрібні канали. Смуга DHO804 70 МГц. Режим UltraAcquire захоплює до 1 000 000 осц/с.
Які шини DHO804 розшифровує без доплати?
У прилад вбудоване ПЗ для запуску й декодування I²C, SPI і RS232/UART. Цього досить для налагодження більшості мікроконтролерних плат. Інтерфейси USB, LAN і HDMI дають змогу керувати осцилографом дистанційно й показувати екран на конференціях. Корпус можна закріпити на стандартному кріпленні для моніторів.
Завантажити інструкцію з експлуатації RIGOL DHO804 (англ.).
