Опис

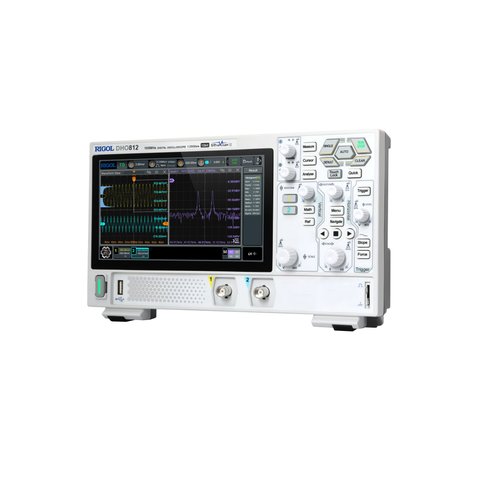

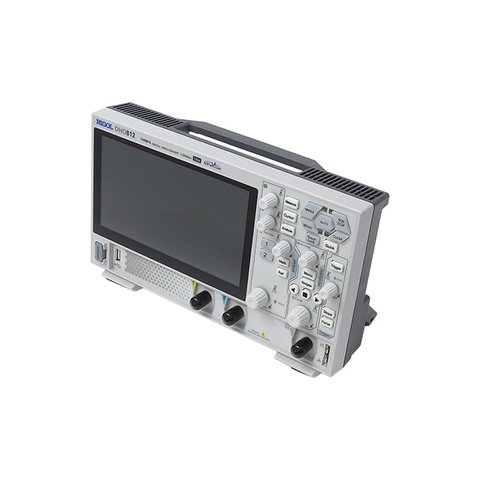

RIGOL DHO812 – це високопродуктивний двоканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
Особливості
12-розрядний АЦП: висока роздільна здатність і зміщення, тракт сигналу з низьким рівнем шуму, точніші вимірювання.
Можливість перевірки слабких сигналів завдяки 12-бітовій вертикальній роздільній здатності з 4096 рівнями квантування, що в 16 разів перевищує рівні квантування 8-бітних систем.
7-дюймовий сенсорний дисплей високої роздільної здатності.
Швидкість захоплення осцилограм – 1000000 осц/с; дозволяє швидко виявляти збої та аномалії сигналу та гарантує плавний робочий процес – навіть з вимірюваннями, спектром, математикою або тривалим збиранням даних.
Інтерфейс Type-C дозволяє живити пристрій від портативного джерела живлення та проводити тестування навіть у польових умовах.

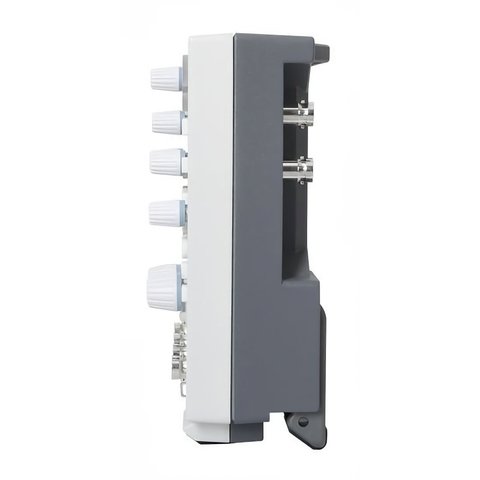

Має компактні розміри і може використовуватись зі стандартним кріпленням для моніторів, що дає більше простору для роботи.

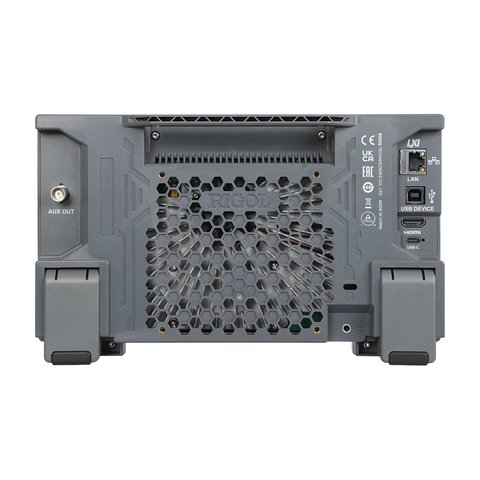

Вихідні інтерфейси USB, LAN і HDMI підтримують дистанційне керування і дозволяють проводити конференції.
Що дає смуга 100 МГц проти 70 МГц у тій самій серії?
Крім самої верхньої частоти, змінюється час наростання: ≤ 3,5 нс проти п'яти наносекунд у молодшій моделі. Дискретизація, пам'ять, дисплей і корпус однакові, тож обирати доводиться лише за швидкістю сигналів, з якими ви працюєте. Молодша модель серії це цифровий осцилограф RIGOL DHO802 зі смугою 70 МГц.
Чому час наростання DHO812 менший?
Час наростання приладу й смуга пропускання пов'язані: ширша смуга означає коротший власний фронт, тут це ≤ 3,5 нс. Якщо фронт сигналу коротший за власний фронт осцилографа, на екрані ви побачите характеристику приладу, а не схеми. Саме тому смугу вибирають із запасом у кілька разів відносно найшвидшого сигналу. Вертикальна роздільна здатність 12 біт.
Скільки точок пам'яті лишається на канал у двоканальному режимі?
По 10 Мточок на канал, тоді як в одноканальному режимі доступні всі 25 Мточок. Частота дискретизації при цьому падає з 1,25 ГВиб/с до 625 МВиб/с на канал. Іншими словами, другий канал коштує половини вибірки й більше половини пам'яті, і при довгих записах його краще вимикати. Швидкість захоплення 30 000 осц/с у векторному режимі та 1 000 000 осц/с у режимі UltraAcquire.
На яку смугу розраховані пробники з комплекту DHO812?

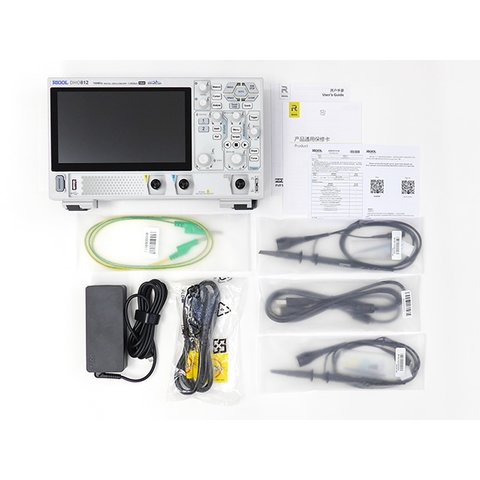

У комплекті йдуть пробники осцилографічні PVP3150 на 150 МГц, тобто в півтора рази ширші за смугу приладу. Запас потрібен, щоб щуп не став вузьким місцем тракту: щуп із рівно такою самою смугою зрізав би верхні частоти. У комплекті також дріт для заземлення, потрібний для коротких вимірювань високочастотних сигналів замість довгого крокодила.
Характеристики
Діагональ екрану
7,0" TFT дисплей
Кількість каналів
двоканальний
Смуга пропускання
100 МГц
Тип
настільний
сенсорний
Частота дискретизації
1,25 Гвиб/с
Об'єм пам'яті
25 МБ
Відгуки клієнтів
Часто задавані питання
Що дає смуга 100 МГц проти 70 МГц у тій самій серії?
Крім самої верхньої частоти, змінюється час наростання: ≤ 3,5 нс проти п'яти наносекунд у молодшій моделі. Дискретизація, пам'ять, дисплей і корпус однакові, тож обирати доводиться лише за швидкістю сигналів, з якими ви працюєте. Молодша модель серії це <a href="{{p,915157}}">цифровий осцилограф RIGOL DHO802</a> зі смугою 70 МГц.
Чому час наростання DHO812 менший?
Час наростання приладу й смуга пропускання пов'язані: ширша смуга означає коротший власний фронт, тут це ≤ 3,5 нс. Якщо фронт сигналу коротший за власний фронт осцилографа, на екрані ви побачите характеристику приладу, а не схеми. Саме тому смугу вибирають із запасом у кілька разів відносно найшвидшого сигналу. Вертикальна роздільна здатність 12 біт.
Скільки точок пам'яті лишається на канал у двоканальному режимі?
По 10 Мточок на канал, тоді як в одноканальному режимі доступні всі 25 Мточок. Частота дискретизації при цьому падає з 1,25 ГВиб/с до 625 МВиб/с на канал. Іншими словами, другий канал коштує половини вибірки й більше половини пам'яті, і при довгих записах його краще вимикати. Швидкість захоплення 30 000 осц/с у векторному режимі та 1 000 000 осц/с у режимі UltraAcquire.
На яку смугу розраховані пробники з комплекту DHO812?
У комплекті йдуть пробники осцилографічні PVP3150 на 150 МГц, тобто в півтора рази ширші за смугу приладу. Запас потрібен, щоб щуп не став вузьким місцем тракту: щуп із рівно такою самою смугою зрізав би верхні частоти. У комплекті також дріт для заземлення, потрібний для коротких вимірювань високочастотних сигналів замість довгого крокодила.
Завантажити посібник користувача для RIGOL DHO812 (англ.).
