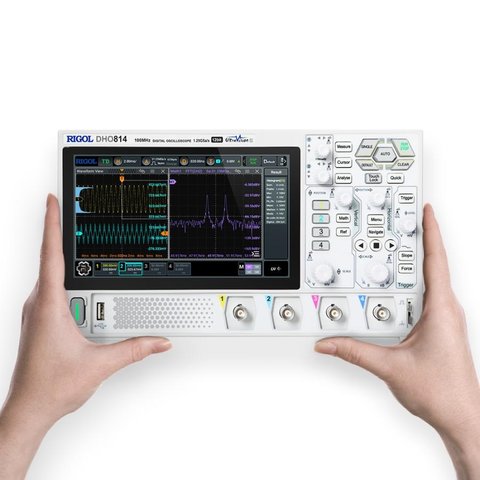

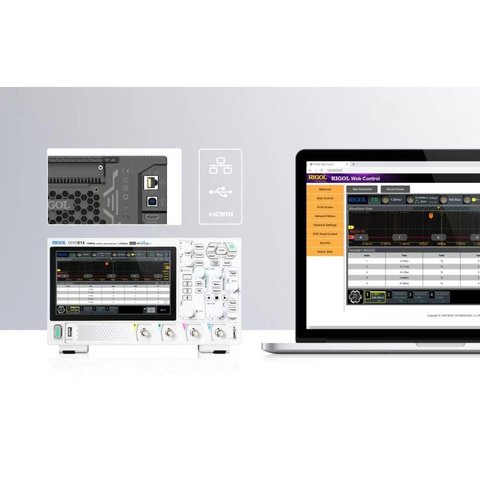

RIGOL DHO814 – це високопродуктивний чотириканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
| Модель | DHO802 | DHO804 | DHO812 | DHO814 |
|---|---|---|---|---|
| Смуга пропускання | 70 MГц | 70 MГц | 100 MГц | 100 MГц | п
| Кількість каналів | 2 | 4 | 2 | 4 |
| Час наростання | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс |
| Частота дискретизації | 1 канал: 1,25 ГВиб/с 2 канали: 625 МВиб/с кожен 4 канали: 312,5 МВиб/с кожен |
|||
| Швидкість захоплення осцилограм | 30 000 осц/с (векторний режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
| Глибина пам'яті (стандартна) | 1 канал: 25 Мточок 2 канали: по 10 Мточок кожен 4 канали: по 1 Мточок кожен |
|||
| Вертикальна роздільна здатність | 12 біт | |||

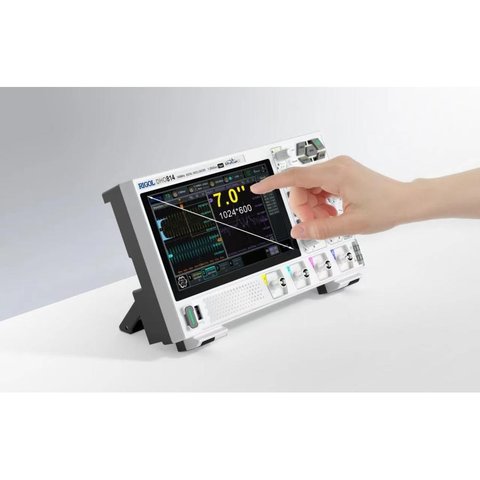

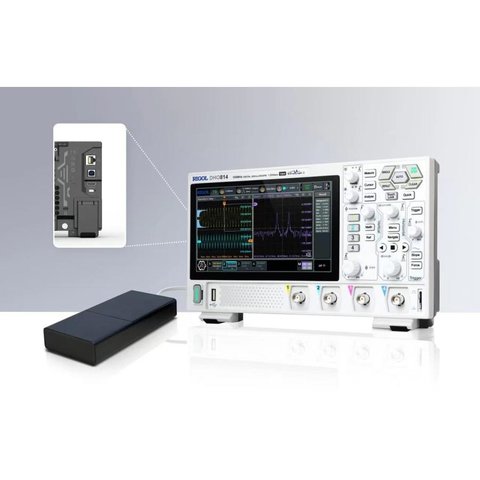

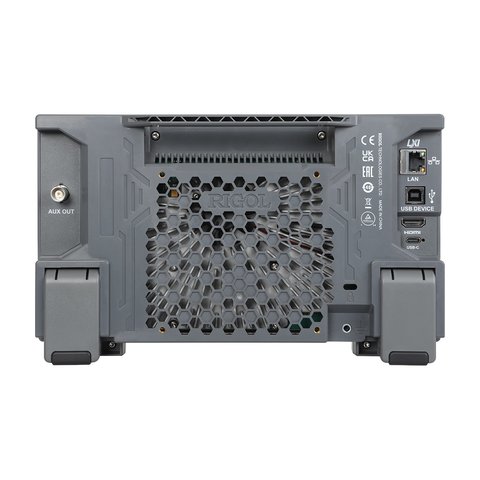

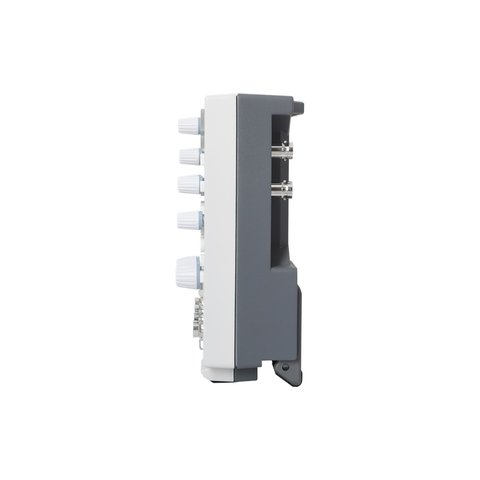

| Дисплей | 7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 | |||
| Інтерфейс живлення | Type-C | |||
| Напруга живлення | DC 12 В, 4 A | |||
| Потужність | макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників) | |||
| Габарити | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вага | 1,78 кг (без опаковання) / 2,78 кг (в опакованні) | |||
Завантажити посібник користувача для RIGOL DHO814 (англ.).
Завантажити характеристики для RIGOL DHO814 (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Пам'ять ділиться між активними каналами: 25 Мточок на одному, по 10 Мточок на двох і лише по 1 Мточок на чотирьох. Падіння тут не вдвічі, а в десять разів відносно двоканального режиму, і це найважливіша цифра в таблиці. Якщо потрібен довгий запис, зайві канали вимикають. Частота дискретизації на чотирьох каналах теж падає, до 312,5 МВиб/с на кожен.

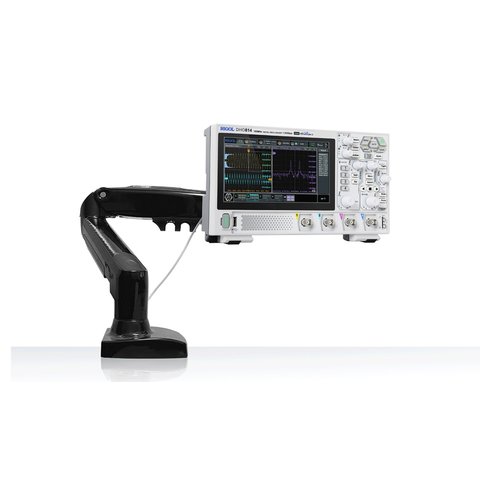

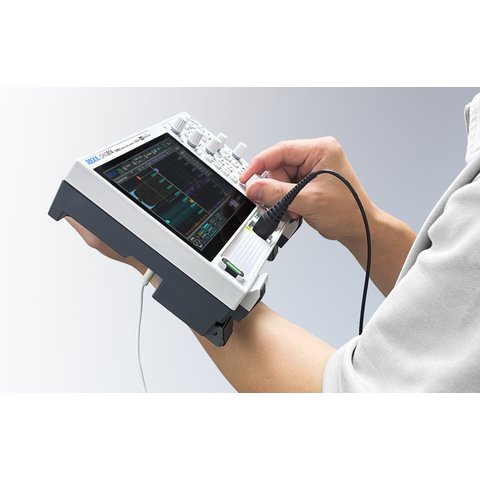

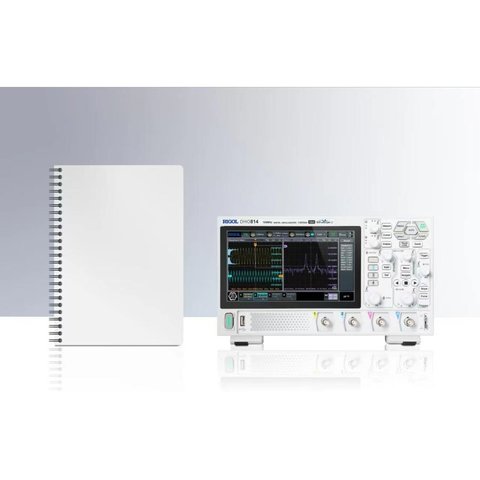

Так, компактні розміри дозволяють використовувати прилад зі стандартним кріпленням для моніторів, і виробник називає це серед переваг. Габарити 265,35 мм на 161,75 мм на 77,38 мм при вазі 1,78 кг без опаковання. Разом з живленням через Type-C це дає осцилограф, який не займає місця на столі й легко переїжджає на об'єкт.
У базі є програмне забезпечення для запуску й декодування I²C, SPI та RS232/UART. Це найпоширеніші шини на платах з мікроконтролерами, тож для налагодження власної розробки додаткових ліцензій не потрібно. Разом з 12-бітовою вертикальною роздільною здатністю на 4096 рівнів квантування прилад бачить і рівні логіки, і дрібні спотворення на них.
Смуга в них однакова, 100 МГц, і час наростання теж ≤ 3,5 нс. Різниця тільки в кількості каналів і в тому, як діляться вибірка й пам'ять: чотири канали дають по 312,5 МВиб/с і по 1 Мточок, тоді як <a href="{{p,915161}}">цифровий осцилограф RIGOL DHO812</a> у двоканальному режимі має 625 МВиб/с і по 10 Мточок на канал.
