RIGOL DHO802 – це високопродуктивний двоканальний осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
| Модель | DHO802 | DHO804 | DHO812 | DHO814 |
|---|---|---|---|---|
| Смуга пропускання | 70 MГц | 70 MГц | 100 MГц | 100 MГц |
| Кількість каналів | 2 | 4 | 2 | 4 |
| Час наростання | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс |
| Частота дискретизації | 1 канал: 1,25 ГВиб/с 2 канали: 625 МВиб/с кожен 4 канали: 312,5 МВиб/с кожен |
|||
| Швидкість захоплення осцилограм | 30 000 осц/с (векторний режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
| Глибина пам'яті (стандартна) | 1 канал: 25 Мточок 2 канали: по 10 Мточок кожен 4 канали: по 1 Мточок кожен |
|||
| Вертикальна роздільна здатність | 12 біт | |||
| Дисплей | 7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 | |||
| Інтерфейс живлення | Type-C | |||
| Напруга живлення | DC 12 В, 4 A | |||
| Потужність | макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників) | |||
| Габарити | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вага | 1,78 кг (без опаковання) / 2,78 кг (в опакованні) | |||
Завантажити інструкцію з експлуатації RIGOL DHO802 (англ.).
Завантажити характеристики для RIGOL DHO802 (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Тип |
|
| Смуга пропускання |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
1,25 ГВиб/с доступні лише на одному каналі, на двох це по 625 МВиб/с, а на чотирьох по 312,5 МВиб/с. Так само поводиться пам'ять: 25 Мточок на одному каналі, по 10 Мточок на двох і по 1 Мточок на чотирьох. Тому в двоканальної моделі запас за вибіркою більший, ніж у чотириканальної тієї самої серії. Смуга пропускання тут 70 МГц, час наростання ≤ 5 нс.

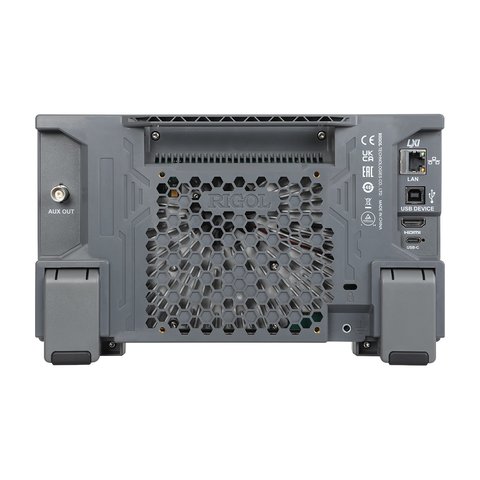

Інтерфейс живлення тут саме Type-C, тож прилад можна живити від портативного джерела й працювати в польових умовах. Для настільного осцилографа це рідкість: зазвичай вони прив'язані до розетки. Напруга живлення DC 12 В, 4 A, максимальна потужність 48 Вт при під'єднанні різних інтерфейсів, USB-накопичувача та пробників. Вага приладу 1,78 кг без опаковання.
Зображення з екрана виводиться на зовнішній монітор або проєктор, і виробник прямо називає серед задач проведення конференцій. На практиці це ще й зручно при навчанні та при роботі вдвох, коли семидюймовий екран замалий. Поруч працюють USB і LAN для дистанційного керування. Власний дисплей тут 7-дюймовий сенсорний ємнісний, 1024 × 600.
1,78 кг без опаковання, 2,78 кг в опакованні, габарити 265,35 мм на 161,75 мм на 77,38 мм. Споживання не більше за 48 Вт. Прилад настільки компактний, що його вішають на стандартне кріплення для моніторів, звільняючи стіл. Смуга 100 МГц у тій самій серії це <a href="{{p,915161}}">цифровий осцилограф RIGOL DHO812</a>.
