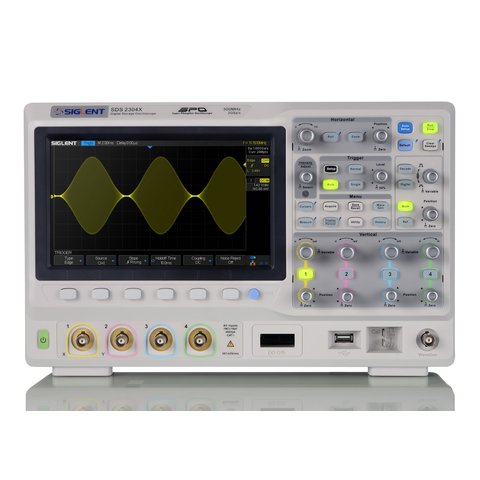

Фосфорний цифровий осцилограф SIGLENT SDS2304X
Все про товар
Також вас можуть зацікавити
Опис
SIGLENT SDS2304X – чотириканальний фосфорний осцилограф із смугою пропускання 300 МГц, частотою дискретизації 2 Гвиб/сек, і стандартною глибиною пам'яті до 140 МБ.
Особливості

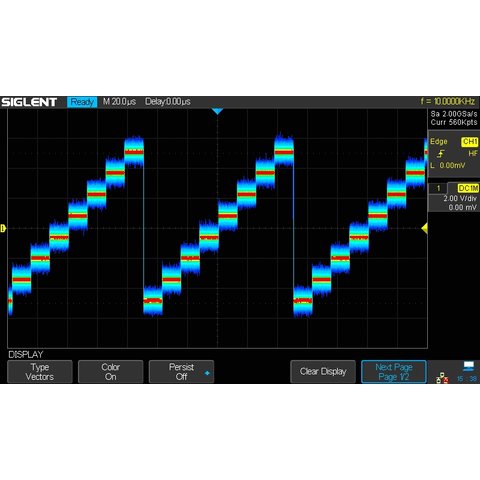

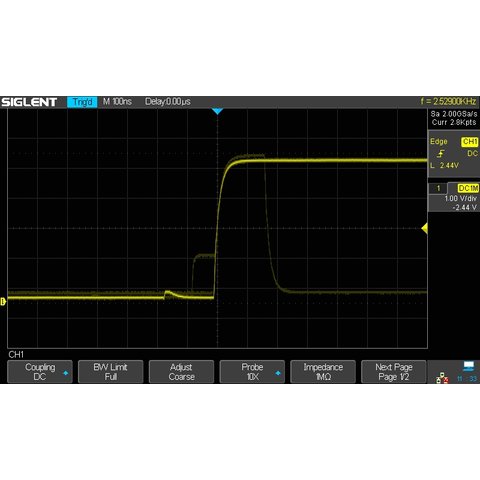

- Технологія фосфорних осцилографів нового покоління

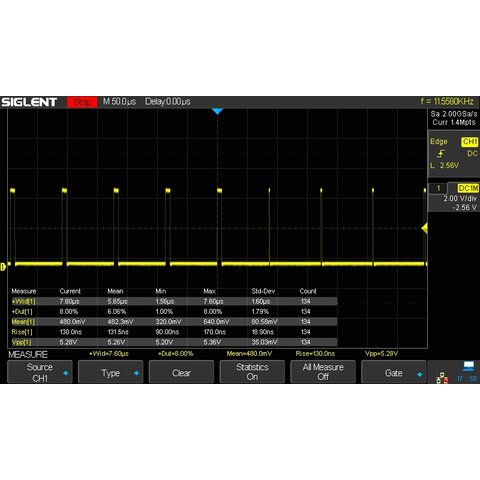

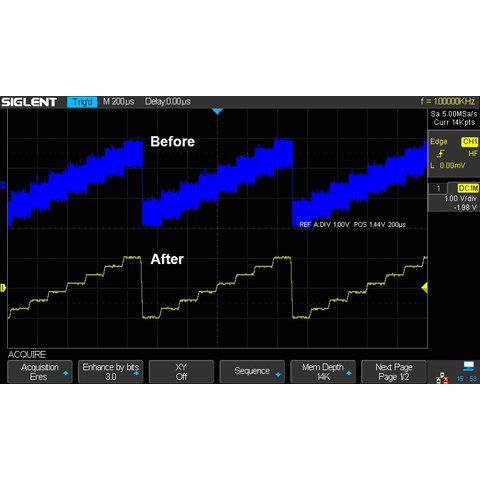

- Підтримка підрахунку статистики, логічних операцій, математичних операцій, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтеграція, диференціація, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- Великий 8-дюймовий TFT РК дисплей з роздільною здатністю 800 * 480
- Широкий вибір інтерфейсів: USB Host, USB Device, LAN, Pass / Fail, Trigger Out, GPIB
Інструкція користувача
Завантажити інструкцію користувача для SIGLENT SDS2304X (англ.).
Технічні характеристики
| SDS2072X | SDS2074X | SDS2102X | SDS2104X | SDS2202X | SDS2204X | SDS2302X | SDS2304X | |
| Канали | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Смуга пропускання | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 300 MHz | 300 MHz |
| Частота дискретизації (макс.) | 2 Гвиб/с | |||||||
| Глибина пам'яті | 140 МБ | |||||||
| Математичні операції | +, -, *, /, FFT, d/dt ,∫dt,√ | |||||||
| Вікна ШПФ | квадратне, Хеммінга, Хеммінга, Блекмана | |||||||
| Розгортка | 1 нм/под - 50 с/под | |||||||
| Дисплей | 20.32 см (8") WVGA кольоровий РКД, 800 × 480 пікс. | |||||||
| Інтерфейс | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, GBIP | |||||||
| Розмір (ш × в × г) | 352 × 224 × 112 мм | |||||||
| Вага | 3.4 кг | |||||||
Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Відео
Відгуки клієнтів
Часто задавані питання
Скільки пам'яті SDS2304X має понад SDS2304?
Уп'ятеро більше: до 140 МБ проти 28 МБ у <a href="{{p,849539}}">SIGLENT SDS2304</a> при однаковій смузі 300 МГц і дискретизації 2 Гвиб/с. На 2 Гвиб/с 140 МБ тримають близько сімдесяти мілісекунд запису без зниження частоти вибірки, а 28 МБ лише чотирнадцять. Для довгих пакетів на шинах і повільних процесів зі швидкими деталями це помітна різниця.
Чи підійде SDS2304X для спектрального аналізу сигналів?
Так, серед математичних операцій є ШПФ, тож осцилограф показує спектр сигналу поряд з його часовою формою. Серед вікон ШПФ є квадратне, Хеммінга та Блекмана, їх обирають залежно від того, що важливіше: точна амплітуда чи розділення близьких частот. Глибина пам'яті до 140 МБ дозволяє брати для перетворення довгі записи, а смуга 300 МГц і дискретизація 2 Гвиб/с охоплюють широкий діапазон частот. Для обробки є також статистика, відносні вимірювання, інтегрування й диференціювання.
Що дає SDS2304X апаратна функція Pass/Fail?
Прилад порівнює кожну осцилограму з маскою апаратно, тож перевірка йде на повній швидкості захоплення й не гальмує роботу. Результат виходить на роз'єм Pass/Fail і може керувати зовнішнім обладнанням на конвеєрі. Поряд Trigger Out для синхронізації інших приладів, USB Host, USB Device, LAN і GPIB. Екран 8-дюймовий 800 × 480.
