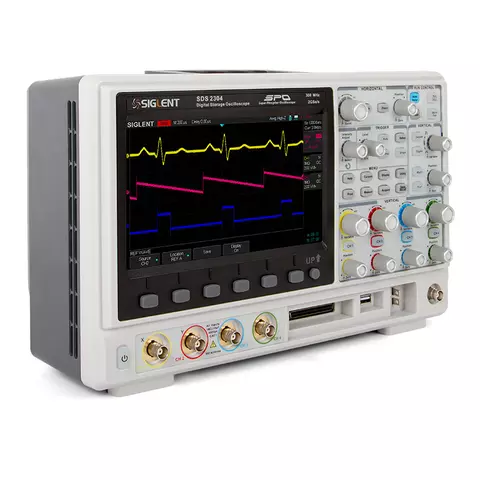

Цифровий осцилограф SIGLENT SDS2304
Все про товар
Також вас можуть зацікавити
Опис
SIGLENT SDS2304 - це чотириканальний цифровий осцилограф з максимальною смугою пропускання 300 МГц. 7-дюймовий кольоровий рідкокристалічний TFT дисплей осцилографа забезпечує яскраве і чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності при користуванні приладом. SIGLENT SDS2304 має 28 MБ пам'яті і забезпечує швидкість захоплення до 110,000 осцилограм в секунду.
Особливості
- Смуга пропускання: 300 МГц.
- 4 канали.
- Частота дискретизації в реальному часі: 2 Гвиб/с.
- Пам'ять: 28 МБ.
- Вертикальна чутливість: 2 мВ/діл - 10 В/діл.
- Типи синхронізації: Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger .
- 8-дюймовий кольоровий TFT РК дисплей.
- Підтримка HDTV синхронізації.
- Функція історії і сегментація пам'яті до 80,000 кадрів.
- Апаратна функція масштабування.
- Швидкісний вихід Pass/Fail.
- 32 типи автоматичних вимірювань з підтримкою виведення статистики вимірювань.
- Математичні операції (ШПФ, диференціал, інтеграл і квадратний корінь)
- Інтерфейси: USB хост, USB пристрій (USBTMC, PictBridge, LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT.
- Багатомовний інтерфейс.
Відео
Технічні характеристики
| Смуга пропускання | 300 МГц | |
| Канали | 4 | |
| Частота Дискретизації | макс: 2 ГВиб/с | |
| Глибина пам'яті | 28 МБ | |
| Діапазон вертикальної чутливості | 2 мВ/діл – 10 В/діл | Вертикальна роздільна здатність | 8 біт |
| Період наростання | ≤1,2 нс | |
| Діапазон часової розгортки | 1,0 нс/діл – 50 с/діл | |
| Математичні операції | A+B, A-B, AxB, A/B, FFT, Diff, Intg, Sqrt | |
| Типи синхронізації | Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger | |
| Збереження осцилограм | Внутр. пам'ять: 2 опорні осцилограми, 20 налаштувань, 20 осцилограм (збереження/відтворення) | |
| Вхід | DC, AC, GND | |
| Загальні характеристики | ||
|---|---|---|
| Дисплей | 8-дюймовий кольоровий TFT РК дисплей (800 × 480) | |
| Інтерфейси | USB хост (підтримка USB-GPIB), USB пристрій, LAN, EXT TRIG, Aux (TRIG OUT/Pass/Fail) | |
| Живлення | 100 ~ 240 В AC | |
| Вага | 3,5 кг | |
| Розміри | 352 × 112 × 224 мм | |
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS2304.
Комплектація
- Осцилограф SIGLENT SDS2304 (1 шт.)
- Щупи 1:1/10:1 (4 шт.)
- Кабель USB (1 шт.)
- Кабель живлення (1 шт.)
- Диск з інструкцією і ПЗ (1 шт.)
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Відео
Відгуки клієнтів
Часто задавані питання
Скільки кадрів історії зберігає SDS2304?
Функція історії й сегментація пам'яті вміщують до 80,000 кадрів. Прилад записує послідовні осцилограми, і після події їх можна прокрутити назад, щоб знайти момент збою. Швидкість захоплення до 110,000 осцилограм на секунду скорочує сліпий час між кадрами. Пам'ять 28 МБ, дискретизація до 2 ГВиб/с. Вертикальна чутливість від 2 мВ/діл до 10 В/діл.
Як SDS2304 допомагає відбраковувати плати на виробничій лінії?
Осцилограф має швидкісний вихід Pass/Fail: результат перевірки виводиться на роз'єм Aux, звідки його зчитує зовнішнє обладнання. Автоматичних вимірювань 32 типи, і статистика за ними показує розкид параметрів у партії, а внутрішня пам'ять на 20 налаштувань дозволяє швидко перемикатися між різними виробами. Через LAN і USB пристрій прилад вбудовується в автоматизований стенд, а TRIG OUT синхронізує з ним інше обладнання.
Заради чого брати SDS2304X, а не SDS2304?
Уп'ятеро більшу пам'ять: <a href="{{p,862787}}">SIGLENT SDS2304X</a> має до 140 МБ проти 28 МБ у SDS2304 при тій самій смузі 300 МГц і дискретизації 2 Гвиб/с. Більша пам'ять дає довше вікно запису без зниження частоти вибірки. SDS2304 натомість має в картці розширений опис: 32 типи вимірювань, історію на 80,000 кадрів, HDTV-синхронізацію.
