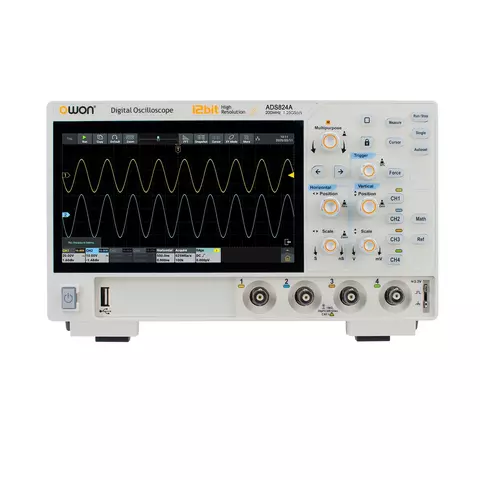

Цифровий осцилограф OWON ADS824A

Код: 926686
Цифровий осцилограф OWON ADS824A
Все про товар
Опис
Характеристики
27 881 ₴
26 320 ₴
Ціна з ПДВ

Все про товар

Бестселер
4 (2)
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
2 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Чотириканальний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 1,25 Гвиб/с, глибиною пам'яті 50 МБ і швидкістю захоплення до 700 000 осц/с Читати далі
27 881 ₴
26 320 ₴
Ціна з ПДВ
27 881 ₴
26 320 ₴
Ціна з ПДВ

Опис

OWON ADS824A – це чотириканальний цифровий осцилограф зі смугою пропускання 200 МГц, максимальною частотою дискретизації 1,25 Гвиб/с та швидкістю захоплення осцилограм 700 000 осц/с. Також прилад оснащений вбудованим частотоміром, вольтметром та аналізатором спектра ШПФ.

Особливості

  • Прилад 4 в 1: осцилограф, частотомір, вольтметр та аналізатор спектра ШПФ
  • Смуга пропускання 200 МГц, частота дискретизації у реальному часі 1,25 Гвиб/с
  • Глибина пам'яті 50 МБ, макс. швидкість захоплення осцилограм 700 000 осц/с
  • 12-розрядна вертикальна роздільна здатність, вертикальна чутливість 500 мВ/под-10 В/под
  • ШПФ-аналіз до 1 млн точок для точного зображення частотних компонентів
  • Розширені можливості запуску: фронт, відео, ширина імпульсу, нахил, недостатня амплітуда, підвищена амплітуда, тайм-аут, N-й фронт, логіка та RS232/UART, I2C, SPI, CAN, LIN; 2-канальне апаратне декодування: RS232/UART, I2C, SPI, CAN, LIN
  • Підтримка зовнішніх пристроїв (миша та клавіатура) значно підвищує ефективність роботи
  • Опціональний бездротовий модуль (Wi-Fi/Bluetooth) з підтримкою мережевих принтерів
  • Ультратонкий корпус заощаджує робочий простір
  • Сенсорний 7-дюймовий дисплей мультитач
  • Опціонально: вбудована літієва батарея 12 В/5000 мАг, що забезпечує близько 2 годин роботи

Технічні характеристики

Модель ADS802A ADS812A ADS822A ADS804A ADS814A ADS824A
Смуга пропускання (-3 дБ) 70 МГц 100 МГц 200 МГц 70 МГц 100 МГц 200 МГц
Кількість каналів 2 4
Макс. частота дискретизації 1,25 Гвиб/с (один канал), 625 Мвиб/с (два канали), 6250 Мвиб/с (всі канали)
Режими реєстрації звичайний, піки, висока роздільна здатність, усереднення, сегментований Точність коефіцієнта посилення за постійним струмом 3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ)
Макс. швидкість захоплення осцилограм до 700 000 осц/с Макс. глибина пам'яті 50 МБ
Діапазон вертикальної чутливості 500 мкВ/под – 10 В/под Вертикальна роздільна здатність 12 біт
Діапазон частоти вибірки 1 нс/под – 1000 с/под, крок 1-2-5 Точність часової розгортки ±25 ppm (тип.)
Вхідний опір 1 МОм ±2%, паралельно з 20 пФ ±5 пФ
Коефіцієнт ділення щупа 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань
Типи запуску Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN
Декодування шин RS232/UART, I²C, SPI, CAN, LIN
Автоматичні вимірювання Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay (A↑-B↑), Delay (A↑-B↓), Delay (A↓-B↑), Delay (A↓-B↓), Phase (A↑-B↑), Phase (A↑-B↓), Phase (A↓-B↑), Phase (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓), FFR (A↓-B↑), FFF (A↓-B↓), LRR (A↑-B↑), LRF (A↑-B↓), LFR (A↓-B↑), LFF (A↓-B↓)
Математична обробка сигналів +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот)
Частотомір 6-розрядний
максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа
Вольтметр постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV)
Інтерфейси зв'язку HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN
Дисплей 7" (1024×600), ємнісний мультитач
Інтерфейс живлення Type-C (зовнішній павербанк має забезпечувати 12 В/3 А)
підтримка літієвої батареї 12 В/5000 мАг (опціонально)
Габарити (Ш × В × Г) 260 мм × 160 мм × 78 мм
Вага ≈1,5 кг (без опаковання)

Посібник користувача

PDF  Завантажити посібник користувача для OWON ADS824A (англ.).

Комплектація

  • Цифровий осцилограф OWON ADS824A — 1 шт.
  • Адаптер — 1 шт.
  • Щупи — 1 компл.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Короткий посібник користувача — 1 шт.

Питання та відповіді

Що дає вертикальна чутливість від 500 мкВ/под?
Нижня межа шкали визначає, наскільки дрібний сигнал можна розтягнути на весь екран. При 500 мкВ на поділку пульсація в кілька мілівольт займає помітну частину висоти, а не тулиться до лінії нуля. У парі з 12-бітним перетворювачем це робить осцилограф придатним для оцінки якості живлення й шуму, де зазвичай беруть окремий прилад. Верхня межа шкали 10 В/под.
Навіщо чотириканальному осцилографу декодування CAN і LIN?
Це автомобільні шини, і на них рідко дивляться поодинці: типове завдання — побачити кадр CAN, реакцію виконавчого пристрою і живлення в один момент часу. Чотири канали дозволяють розкласти таку картину без перетикання щупів. ADS824A має смугу 200 МГц, чого для цих шин надлишково, зате запас іде на аналіз фронтів і перешкод у бортовій мережі. Декодуються також RS232/UART, I²C та SPI.
Чи обов'язкова розетка для роботи з ADS824A?
Ні, живлення заведене через Type-C, і зовнішній павербанк має видавати 12 В при струмі 3 А. Опціонально ставиться літієва батарея 12 В ємністю 5000 мАг. Для приладу вагою близько 1,5 кг це перетворює настільний осцилограф на виїзний: його беруть до шафи керування чи до автомобіля, де розетки поруч немає. Дисплей семидюймовий, тож читати показання на колінах зручно.
ADS824A чи ADS924A для лабораторії?
Обидва чотириканальні, обидва на 12 біт. ADS824A дає 200 МГц, 1,25 Гвиб/с і 50 МБ пам'яті. OWON ADS924A піднімає смугу до 250 МГц, дискретизацію до 2 Гвиб/с, пам'ять до 100 МБ і додає опціональні 16 цифрових каналів та генератор довільної форми. Якщо в роботі є мікроконтролерна периферія, друга модель заміняє собою ще два прилади на столі.

Характеристики

Кількість каналів
  • чотириканальний
Смуга пропускання
  • 200 МГц
Тип
  • настільний
  • сенсорний
Частота дискретизації
  • 1,25 Гвиб/с
Об'єм пам'яті
  • 50 МБ
Діагональ екрану
  • 7,0" LCD-дисплей

Відгуки клієнтів

Часто задавані питання

Що дає вертикальна чутливість від 500 мкВ/под?

Нижня межа шкали визначає, наскільки дрібний сигнал можна розтягнути на весь екран. При 500 мкВ на поділку пульсація в кілька мілівольт займає помітну частину висоти, а не тулиться до лінії нуля. У парі з 12-бітним перетворювачем це робить осцилограф придатним для оцінки якості живлення й шуму, де зазвичай беруть окремий прилад. Верхня межа шкали 10 В/под.

Навіщо чотириканальному осцилографу декодування CAN і LIN?

Це автомобільні шини, і на них рідко дивляться поодинці: типове завдання — побачити кадр CAN, реакцію виконавчого пристрою і живлення в один момент часу. Чотири канали дозволяють розкласти таку картину без перетикання щупів. ADS824A має смугу 200 МГц, чого для цих шин надлишково, зате запас іде на аналіз фронтів і перешкод у бортовій мережі. Декодуються також RS232/UART, I²C та SPI.

Чи обов'язкова розетка для роботи з ADS824A?

Ні, живлення заведене через Type-C, і зовнішній павербанк має видавати 12 В при струмі 3 А. Опціонально ставиться літієва батарея 12 В ємністю 5000 мАг. Для приладу вагою близько 1,5 кг це перетворює настільний осцилограф на виїзний: його беруть до шафи керування чи до автомобіля, де розетки поруч немає. Дисплей семидюймовий, тож читати показання на колінах зручно.

ADS824A чи ADS924A для лабораторії?

Обидва чотириканальні, обидва на 12 біт. ADS824A дає 200 МГц, 1,25 Гвиб/с і 50 МБ пам'яті. <a href="{{p,926691}}">OWON ADS924A</a> піднімає смугу до 250 МГц, дискретизацію до 2 Гвиб/с, пам'ять до 100 МБ і додає опціональні 16 цифрових каналів та генератор довільної форми. Якщо в роботі є мікроконтролерна периферія, друга модель заміняє собою ще два прилади на столі.
