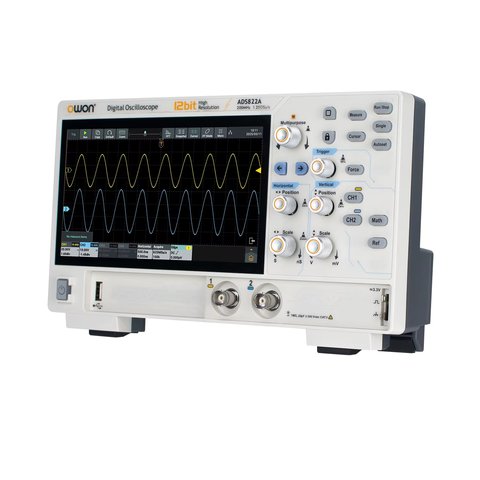

Цифровий осцилограф OWON ADS822A

Код: 926682
Цифровий осцилограф OWON ADS822A
Все про товар
Опис
Характеристики
25 056 ₴
23 500 ₴
Ціна з ПДВ

Все про товар

5 (1)
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
2 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Двоканальний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 1,25 Гвиб/с, глибиною пам'яті 50 МБ і швидкістю захоплення до 700 000 осц/с Читати далі
25 056 ₴
23 500 ₴
Ціна з ПДВ
25 056 ₴
23 500 ₴
Ціна з ПДВ

Опис

OWON ADS822A – це двоканальний цифровий осцилограф зі смугою пропускання 200 МГц, максимальною частотою дискретизації 1,25 Гвиб/с та швидкістю захоплення осцилограм 700 000 осц/с. Також прилад оснащений вбудованим частотоміром, вольтметром та аналізатором спектра ШПФ.

Особливості

  • Прилад 4 в 1: осцилограф, частотомір, вольтметр та аналізатор спектра ШПФ
  • Смуга пропускання 200 МГц, частота дискретизації у реальному часі 1,25 Гвиб/с
  • Глибина пам'яті 50 МБ, макс. швидкість захоплення осцилограм 700 000 осц/с
  • 12-розрядна вертикальна роздільна здатність, вертикальна чутливість 500 мВ/под-10 В/под
  • ШПФ-аналіз до 1 млн точок для точного зображення частотних компонентів
  • Розширені можливості запуску: фронт, відео, ширина імпульсу, нахил, недостатня амплітуда, підвищена амплітуда, тайм-аут, N-й фронт, логіка та RS232/UART, I2C, SPI, CAN, LIN; 2-канальне апаратне декодування: RS232/UART, I2C, SPI, CAN, LIN
  • Підтримка зовнішніх пристроїв (миша та клавіатура) значно підвищує ефективність роботи
  • Опціональний бездротовий модуль (Wi-Fi/Bluetooth) з підтримкою мережевих принтерів
  • Ультратонкий корпус заощаджує робочий простір
  • Сенсорний 7-дюймовий дисплей мультитач
  • Опціонально: вбудована літієва батарея 12 В/5000 мАг, що забезпечує близько 2 годин роботи

Технічні характеристики

Модель ADS802A ADS812A ADS822A ADS804A ADS814A ADS824A
Смуга пропускання (-3 дБ) 70 МГц 100 МГц 200 МГц 70 МГц 100 МГц 200 МГц
Кількість каналів 2 4
Макс. частота дискретизації 1,25 Гвиб/с (один канал), 625 Мвиб/с (два канали), 6250 Мвиб/с (всі канали)
Режими реєстрації звичайний, піки, висока роздільна здатність, усереднення, сегментований Точність коефіцієнта посилення за постійним струмом 3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ)
Макс. швидкість захоплення осцилограм до 700 000 осц/с Макс. глибина пам'яті 50 МБ
Діапазон вертикальної чутливості 500 мкВ/под – 10 В/под Вертикальна роздільна здатність 12 біт
Діапазон частоти вибірки 1 нс/под – 1000 с/под, крок 1-2-5 Точність часової розгортки ±25 ppm (тип.)
Вхідний опір 1 МОм ±2%, паралельно з 20 пФ ±5 пФ
Коефіцієнт ділення щупа 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань
Типи запуску Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN
Декодування шин RS232/UART, I²C, SPI, CAN, LIN
Автоматичні вимірювання Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay (A↑-B↑), Delay (A↑-B↓), Delay (A↓-B↑), Delay (A↓-B↓), Phase (A↑-B↑), Phase (A↑-B↓), Phase (A↓-B↑), Phase (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓), FFR (A↓-B↑), FFF (A↓-B↓), LRR (A↑-B↑), LRF (A↑-B↓), LFR (A↓-B↑), LFF (A↓-B↓)
Математична обробка сигналів +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот)
Частотомір 6-розрядний
максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа
Вольтметр постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV)
Інтерфейси зв'язку HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN
Дисплей 7" (1024×600), ємнісний мультитач
Інтерфейс живлення Type-C (зовнішній павербанк має забезпечувати 12 В/3 А)
підтримка літієвої батареї 12 В/5000 мАг (опціонально)
Габарити (Ш × В × Г) 260 мм × 160 мм × 78 мм
Вага ≈1,5 кг (без опаковання)

Посібник користувача

PDF  Завантажити посібник користувача для OWON ADS822A (англ.).

Комплектація

  • Цифровий осцилограф OWON ADS822A — 1 шт.
  • Адаптер — 1 шт.
  • Щупи — 1 компл.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Короткий посібник користувача — 1 шт.

Питання та відповіді

Чи достатньо 1,25 Гвиб/с для смуги 200 МГц?
Співвідношення тут приблизно шість вибірок на період верхньої частоти, чого для відновлення форми синусоїди вистачає з запасом. Обмеження з'являється при вимірюванні фронтів на межі смуги: там більше вибірок дали б точнішу оцінку часу наростання. Врахуйте також, що повні 1,25 Гвиб/с доступні в одноканальному режимі, а на двох каналах лишається 625 Мвиб/с. Глибина пам'яті 50 МБ, вертикальна роздільність 12 біт.
Що показує аналізатор спектра ШПФ на 1 млн точок?
Він розкладає записаний сигнал на частотні складові, і що більше точок бере перетворення, то дрібніші сусідні лінії воно розділяє. Мільйон точок дозволяє побачити окремі гармоніки перетворювача, паразитне наведення від сусіднього каналу, биття двох близьких частот. Для повноцінного аналізатора спектра це не заміна, але для пошуку джерела завади на платі вистачає. Прилад також працює як частотомір і вольтметр.
Який щуп потрібен для ADS822A?
Вхід приладу стандартний: 1 МОм ±2% паралельно з 20 пФ ±5 пФ, тож підходить будь-який пасивний щуп із компенсацією під таку ємність. Важливо, щоб його власна смуга була не нижчою за 200 МГц, інакше сам щуп зріже фронти раніше за осцилограф. Коефіцієнт ділення задається в приладі в широких межах з кроком 1-2-5, є й користувацькі значення для струмових кліщів та подільників.
ADS822A чи SIGLENT SDS822X HD?
Смуга однакова, 200 МГц, і обидва мають 12-розрядний перетворювач. SIGLENT SDS822X HD виграє дискретизацією 2 Гвиб/с і пам'яттю 100 МБ, має діаграми Боде й аналіз потужності, але захоплює 120 000 осцилограм на секунду у звичайному режимі. OWON бере темпом захвату 700 000 осц/с і компактністю: 260 × 160 × 78 мм при вазі близько 1,5 кг проти 2,6 кг у SIGLENT.

Характеристики

Кількість каналів
  • двоканальний
Смуга пропускання
  • 200 МГц
Тип
  • настільний
  • сенсорний
Частота дискретизації
  • 1,25 Гвиб/с
Об'єм пам'яті
  • 50 МБ
Діагональ екрану
  • 7,0" LCD-дисплей

Відгуки клієнтів

Часто задавані питання

Чи достатньо 1,25 Гвиб/с для смуги 200 МГц?

Співвідношення тут приблизно шість вибірок на період верхньої частоти, чого для відновлення форми синусоїди вистачає з запасом. Обмеження з'являється при вимірюванні фронтів на межі смуги: там більше вибірок дали б точнішу оцінку часу наростання. Врахуйте також, що повні 1,25 Гвиб/с доступні в одноканальному режимі, а на двох каналах лишається 625 Мвиб/с. Глибина пам'яті 50 МБ, вертикальна роздільність 12 біт.

Що показує аналізатор спектра ШПФ на 1 млн точок?

Він розкладає записаний сигнал на частотні складові, і що більше точок бере перетворення, то дрібніші сусідні лінії воно розділяє. Мільйон точок дозволяє побачити окремі гармоніки перетворювача, паразитне наведення від сусіднього каналу, биття двох близьких частот. Для <a href="{{pt,176}}">повноцінного аналізатора спектра</a> це не заміна, але для пошуку джерела завади на платі вистачає. Прилад також працює як частотомір і вольтметр.

Який щуп потрібен для ADS822A?

Вхід приладу стандартний: 1 МОм ±2% паралельно з 20 пФ ±5 пФ, тож підходить будь-який пасивний щуп із компенсацією під таку ємність. Важливо, щоб його власна смуга була не нижчою за 200 МГц, інакше сам щуп зріже фронти раніше за осцилограф. Коефіцієнт ділення задається в приладі в широких межах з кроком 1-2-5, є й користувацькі значення для струмових кліщів та подільників.

ADS822A чи SIGLENT SDS822X HD?

Смуга однакова, 200 МГц, і обидва мають 12-розрядний перетворювач. <a href="{{p,917570}}">SIGLENT SDS822X HD</a> виграє дискретизацією 2 Гвиб/с і пам'яттю 100 МБ, має діаграми Боде й аналіз потужності, але захоплює 120 000 осцилограм на секунду у звичайному режимі. OWON бере темпом захвату 700 000 осц/с і компактністю: 260 × 160 × 78 мм при вазі близько 1,5 кг проти 2,6 кг у SIGLENT.
