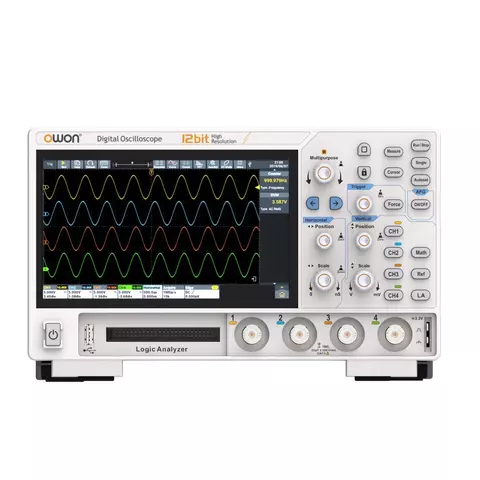

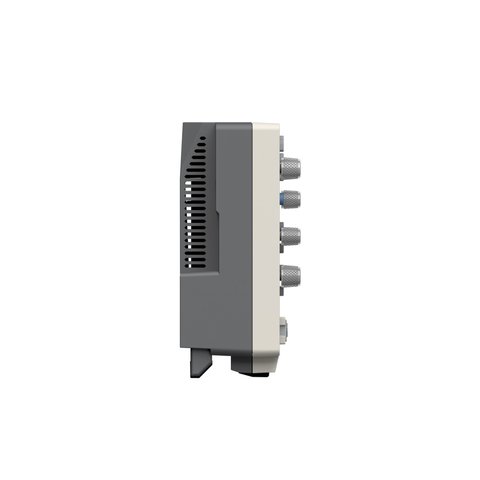

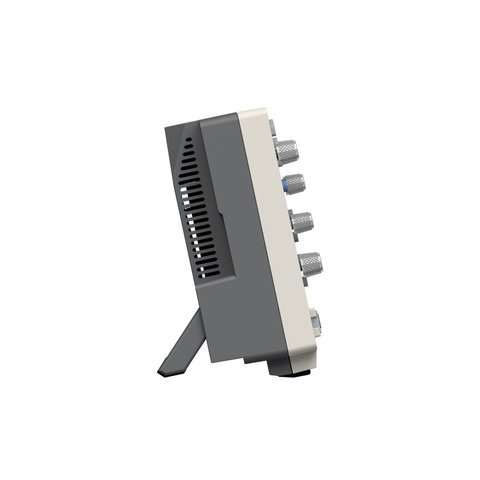

OWON ADS924A – це чотириканальний осцилограф зі смугою пропускання 250 МГц, глибиною пам'яті 100 МБ, частотою дискретизації 2 Гвиб/с і вертикальною роздільною здатністю 12 біт. Опціонально може бути оснащений вбудованим 16-канальним логічним аналізатором і одноканальним генератором сигналів довільної форми 30 МГц. Має функції декодування I²C, SPI, RS232/UART, CAN, LIN.
Модель виконана на базі новітньої технології X-Vision II, яка забезпечує швидкість захоплення осцилограм до 700 000 осц/с, низький рівень шумів, глибину пам'яті 100 МБ та високу роздільну здатність. ADS912A підтримує одночасний аналіз аналогових та цифрових сигналів, автоматичний аналіз шин, побудову діаграм Боде та інші функції для виконання завдань у галузі розробки, навчання та досліджень.
| Модель | ADS912A | ADS922A | ADS914A | ADS924A | |
|---|---|---|---|---|---|
| Смуга пропускання (-3 дБ) | 125 МГц | 250 МГц | 125 МГц | 250 МГц | |
| Кількість каналів | 2 | 4 | |||
| Макс. частота дискретизації | 2 Гвиб/с (один канал) 1 Гвиб/с (два канали) 500 Мвиб/с (всі канали) | ||||
| Режими реєстрації | звичайний, піки, висока роздільна здатність, усереднення, сегментований | Точність коефіцієнта посилення за постійним струмом | 3% (≤1 мВ) 2% (≥2 мВ) |
||
| Макс. швидкість захоплення осцилограм | до 700 000 осц/с | Макс. глибина пам'яті | 100 МБ | ||
| Діапазон вертикальної чутливості | 200 мкВ/под-10 В/под | Вертикальна роздільна здатність | 12 біт | ||
| Діапазон частоти вибірки | 1 нс/под - 1000 с/под, крок 1-2-5 | Точність часової розгортки | ±25 ppm (тип.) | ||
| Вхідний опір | 1 МОм ±2%, паралельно з 20 пФ ±5 пФ | ||||
| Коефіцієнт ділення щупа | 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань | ||||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN | ||||
| Декодування шин | RS232/UART, I²C, SPI, CAN, LIN | ||||
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) | ||||
| Математична обробка сигналів | +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот) | ||||
| Частотомір | 6-розрядний максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа |
||||
| Вольтметр | постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV) | ||||
| Генератор сигналів довільної форми (опціонально) | |||||
| Макс. вихідна частота | 30 МГц, одиночна | Частота дискретизації | 160 Мвиб/с | ||
| Стандартні форми сигналів | синусоїдальний, прямокутний, пилкоподібний, імпульсний, шум | ||||
| Довільні форми | 28 вбудованих форм | ||||
| Вертикальна роздільність | 14 біт | Частота довільних форм | 1 мкГц ~ 10 МГц | ||
| Довжина довільних форм сигналів | 2-8 тис. точок | Амплітуда | 2 мВпік-пік ~ 10 Впік-пік, 1 мВпік-пік ~ 5 Впік-пік (50 Ом) | ||
| Опір | 50 Ом (тип) | Модуляція | AM, FM, PM, FSK | ||
| Логічний аналізатор (опціонально) | |||||
| Кількість каналів | 16 вхідних каналів (D0–D15) (D0–D7, D8–D15) | ||||
| Діапазон порогових значень | ±20,0 В, крок 10 мВ | Максимальна вхідна напруга | ±40 В пікова, категорія I, короткочасна перенапруга: 800 В пікова | ||
| Мінімальний розмах напруги | 500 мВпік-пік | Вхідний опір | 100 кОм, 8 пФ | ||
| Макс. динамічний діапазон вхідного сигналу | ±30 В + поріг | Вертикальна роздільна здатність | 1 біт | ||
| Загальні характеристики | |||||
| Інтерфейси зв'язку | HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN | ||||
| Дисплей | 7" (1024×600), ємнісний мультитач | ||||
| Інтерфейси живлення | Type-C (зовнішній повербанк має забезпечувати 12 В/4 А) підтримка літієвої батареї 12 В/5000 мАг (опціонально) |
||||
| Габарити (Ш × В × Г) | 260 мм × 160 мм × 78 мм | ||||
| Вага | ≈1,5 кг (без опаковання) | ||||
Завантажити посібник користувача для OWON ADS924A (англ.).
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Смуга пропускання |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Тим, хто дивиться швидку периферію мікроконтролера цілком: тактовий сигнал, дані, вибір кристала й відповідь в одному захваті. Розкладати таку картину по двох каналах у два заходи безглуздо, бо втрачається взаємне положення подій у часі. Смуга 250 МГц дає запас на гармоніки фронтів, а не лише на основну частоту. При всіх задіяних входах дискретизація складає 500 Мвиб/с.
П'ять стандартних — синус, прямокутник, пилка, імпульс і шум — плюс 28 вбудованих довільних форм. Власну форму завантажують масивом довжиною від 2 до 8 тис. точок, частота довільної форми задається від 1 мкГц до 10 МГц. Доступні модуляції AM, FM, PM і FSK. Вертикальна роздільність генератора 14 біт, вихідний опір 50 Ом типово.
Від 2 мВпік-пік до 10 Впік-пік на високоомному навантаженні і від 1 мВпік-пік до 5 Впік-пік на 50 Ом. Нижня межа дозволяє подавати слабкий тестовий сигнал на вхід підсилювача, не перевантажуючи його, верхня закриває логічні рівні й типові сигнали керування. Максимальна вихідна частота 30 МГц при власній дискретизації 160 Мвиб/с.
Смуга, пам'ять і дискретизація в них однакові, різниця лише в кількості аналогових входів і в тому, як ділиться між ними перетворювач. У <a href="{{p,926689}}">OWON ADS922A</a> на двох каналах лишається по 1 Гвиб/с, у ADS924A при чотирьох задіяних входах уже 500 Мвиб/с. Четвертий канал купують не задарма, і брати його варто тоді, коли завдання справді багатоканальні.
