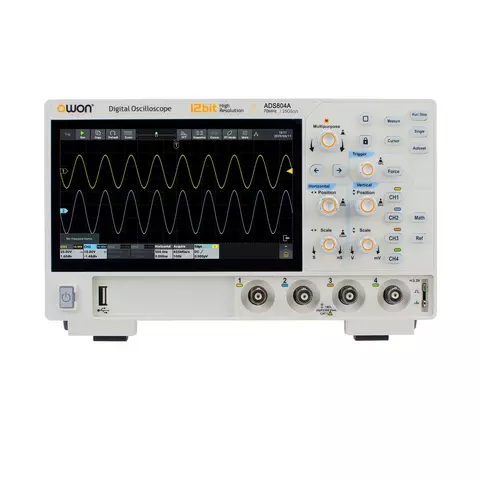

Цифровий осцилограф OWON ADS804A

Код: 926684
Цифровий осцилограф OWON ADS804A
Все про товар
Опис
Характеристики
17 907 ₴
Ціна з ПДВ

Все про товар

Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
2 кг Гарантія: 12 місяців
Чотириканальний цифровий осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 1,25 Гвиб/с, глибиною пам'яті 50 МБ і швидкістю захоплення до 700 000 осц/с Читати далі
17 907 ₴
Ціна з ПДВ
17 907 ₴
Ціна з ПДВ

Опис

OWON ADS804A – це чотириканальний цифровий осцилограф зі смугою пропускання 70 МГц, максимальною частотою дискретизації 1,25 Гвиб/с та швидкістю захоплення осцилограм 700 000 осц/с. Також прилад оснащений вбудованим частотоміром, вольтметром та аналізатором спектра ШПФ.

Особливості

  • Прилад 4 в 1: осцилограф, частотомір, вольтметр та аналізатор спектра ШПФ
  • Смуга пропускання 70 МГц, частота дискретизації у реальному часі 1,25 Гвиб/с
  • Глибина пам'яті 50 МБ, макс. швидкість захоплення осцилограм 700 000 осц/с
  • 12-розрядна вертикальна роздільна здатність, вертикальна чутливість 500 мВ/под-10 В/под
  • ШПФ-аналіз до 1 млн точок для точного зображення частотних компонентів
  • Розширені можливості запуску: фронт, відео, ширина імпульсу, нахил, недостатня амплітуда, підвищена амплітуда, тайм-аут, N-й фронт, логіка та RS232/UART, I2C, SPI, CAN, LIN; 2-канальне апаратне декодування: RS232/UART, I2C, SPI, CAN, LIN
  • Підтримка зовнішніх пристроїв (миша та клавіатура) значно підвищує ефективність роботи
  • Опціональний бездротовий модуль (Wi-Fi/Bluetooth) з підтримкою мережевих принтерів
  • Ультратонкий корпус заощаджує робочий простір
  • Сенсорний 7-дюймовий дисплей мультитач
  • Опціонально: вбудована літієва батарея 12 В/5000 мАг, що забезпечує близько 2 годин роботи

Технічні характеристики

Модель ADS802A ADS812A ADS822A ADS804A ADS814A ADS824A
Смуга пропускання (-3 дБ) 70 МГц 100 МГц 200 МГц 70 МГц 100 МГц 200 МГц
Кількість каналів 2 4
Макс. частота дискретизації 1,25 Гвиб/с (один канал), 625 Мвиб/с (два канали), 6250 Мвиб/с (всі канали)
Режими реєстрації звичайний, піки, висока роздільна здатність, усереднення, сегментований Точність коефіцієнта посилення за постійним струмом 3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ)
Макс. швидкість захоплення осцилограм до 700 000 осц/с Макс. глибина пам'яті 50 МБ
Діапазон вертикальної чутливості 500 мкВ/под – 10 В/под Вертикальна роздільна здатність 12 біт
Діапазон частоти вибірки 1 нс/под – 1000 с/под, крок 1-2-5 Точність часової розгортки ±25 ppm (тип.)
Вхідний опір 1 МОм ±2%, паралельно з 20 пФ ±5 пФ
Коефіцієнт ділення щупа 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань
Типи запуску Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN
Декодування шин RS232/UART, I²C, SPI, CAN, LIN
Автоматичні вимірювання Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay (A↑-B↑), Delay (A↑-B↓), Delay (A↓-B↑), Delay (A↓-B↓), Phase (A↑-B↑), Phase (A↑-B↓), Phase (A↓-B↑), Phase (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓), FFR (A↓-B↑), FFF (A↓-B↓), LRR (A↑-B↑), LRF (A↑-B↓), LFR (A↓-B↑), LFF (A↓-B↓)
Математична обробка сигналів +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот)
Частотомір 6-розрядний
максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа
Вольтметр постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV)
Інтерфейси зв'язку HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN
Дисплей 7" (1024×600), ємнісний мультитач
Інтерфейс живлення Type-C (зовнішній павербанк має забезпечувати 12 В/3 А)
підтримка літієвої батареї 12 В/5000 мАг (опціонально)
Габарити (Ш × В × Г) 260 мм × 160 мм × 78 мм
Вага ≈1,5 кг (без опаковання)

Посібник користувача

PDF  Завантажити посібник користувача для OWON ADS804A (англ.).

Комплектація

  • Цифровий осцилограф OWON ADS804A — 1 шт.
  • Адаптер — 1 шт.
  • Щупи — 1 компл.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Короткий посібник користувача — 1 шт.

Питання та відповіді

Що змінює четвертий канал порівняно з двоканальною моделлю?
Двох каналів вистачає, поки завдання зводиться до «сигнал і опорна точка». Щойно з'являється потреба бачити тактовий сигнал, дані, дозвіл і відповідь одночасно, доводиться перетикати щупи й губити зв'язок подій у часі. ADS804A має чотири входи при тій самій смузі 70 МГц, що й OWON ADS802A, тож перехід між ними стосується тільки кількості каналів, а не класу приладу.
Скільки місця займає ADS804A на столі?
Габарити 260 мм × 160 мм × 78 мм при вазі близько 1,5 кг без пакування. Для чотириканального приладу з семидюймовим екраном це небагато: корпус ультратонкий, і осцилограф стає на полицю поруч із паяльною станцією, а не займає половину столу. Дисплей ємнісний мультитач із роздільністю 1024×600, керування пальцем дублюється мишею та клавіатурою.
Як під'єднати ADS804A до комп'ютера чи стенда?
HDMI для виведення на зовнішній монітор, USB у режимі пристрою для зв'язку з комп'ютером, USB-хост для флешки та миші, мережевий порт LAN і тригерний вихід P/F. Опціонально ставиться бездротовий модуль Wi-Fi та Bluetooth із підтримкою мережевих принтерів. Такий набір дозволяє вбудувати прилад у стенд і забирати з нього дані без участі оператора.
Для чого потрібен тригерний вихід P/F?
Це логічний сигнал результату перевірки за маскою: прилад порівнює осцилограму з допустимим коридором і виставляє на вихід ознаку проходження або браку. Далі його приймає контролер стенда, лічильник чи сигнальна лампа. Так осцилограф із приладу спостереження перетворюється на елемент автоматичного контролю, який не потребує оператора біля екрана.

Характеристики

Кількість каналів
  • чотириканальний
Тип
  • настільний
  • сенсорний
Смуга пропускання
  • 70 МГц
Частота дискретизації
  • 1,25 Гвиб/с
Об'єм пам'яті
  • 50 МБ
Діагональ екрану
  • 7,0" LCD-дисплей

Відгуки клієнтів

Часто задавані питання

Що змінює четвертий канал порівняно з двоканальною моделлю?

Двох каналів вистачає, поки завдання зводиться до «сигнал і опорна точка». Щойно з'являється потреба бачити тактовий сигнал, дані, дозвіл і відповідь одночасно, доводиться перетикати щупи й губити зв'язок подій у часі. ADS804A має чотири входи при тій самій смузі 70 МГц, що й <a href="{{p,926680}}">OWON ADS802A</a>, тож перехід між ними стосується тільки кількості каналів, а не класу приладу.

Скільки місця займає ADS804A на столі?

Габарити 260 мм × 160 мм × 78 мм при вазі близько 1,5 кг без пакування. Для чотириканального приладу з семидюймовим екраном це небагато: корпус ультратонкий, і осцилограф стає на полицю поруч із паяльною станцією, а не займає половину столу. Дисплей ємнісний мультитач із роздільністю 1024×600, керування пальцем дублюється мишею та клавіатурою.

Як під'єднати ADS804A до комп'ютера чи стенда?

HDMI для виведення на зовнішній монітор, USB у режимі пристрою для зв'язку з комп'ютером, USB-хост для флешки та миші, мережевий порт LAN і тригерний вихід P/F. Опціонально ставиться бездротовий модуль Wi-Fi та Bluetooth із підтримкою мережевих принтерів. Такий набір дозволяє вбудувати прилад у стенд і забирати з нього дані без участі оператора.

Для чого потрібен тригерний вихід P/F?

Це логічний сигнал результату перевірки за маскою: прилад порівнює осцилограму з допустимим коридором і виставляє на вихід ознаку проходження або браку. Далі його приймає контролер стенда, лічильник чи сигнальна лампа. Так осцилограф із приладу спостереження перетворюється на елемент автоматичного контролю, який не потребує оператора біля екрана.
