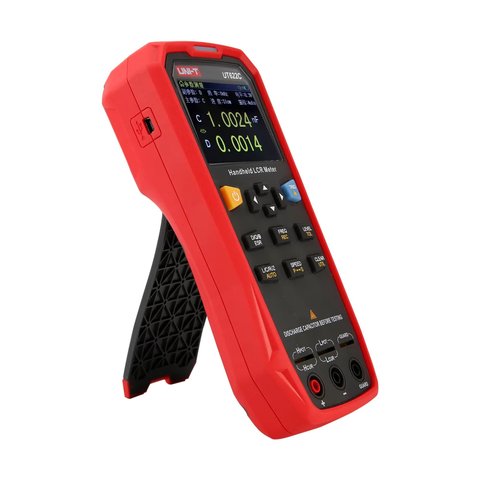

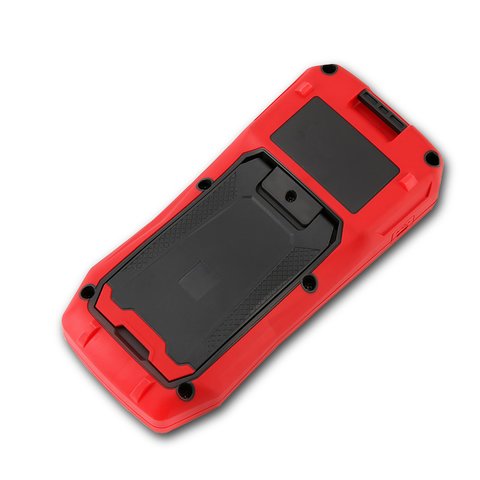

Вимірювач RLC UNI-T UT622C

Код: 926008
Вимірювач RLC UNI-T UT622C
Все про товар
Опис
16 287 ₴
Ціна з ПДВ

Все про товар

Бестселер
4 (1)
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
1.5 кг
Наявність на складі:
  • Львів
Гарантія: 24 місяців
Вимірювач індуктивності, ємності та опору з тестовою частотою до 100 кГц, вихідним опором 100 Ом та макс. кількістю зчитувань 99999, обладнаний 2,8-дюймовим РК дисплеєм Читати далі
16 287 ₴
Ціна з ПДВ
16 287 ₴
Ціна з ПДВ

Опис

UNI-T UT622C – це портативний вимірювач індуктивності, ємності та опору, що відзначається широким вибором параметрів вимірювання, високою точністю вимірювань, швидкістю роботи та тривалим часом очікування. Завдяки чіткому та інтуїтивно зрозумілому 2,8-дюймовому TFT РК дисплею, літій-полімерному акумулятору ємністю 3,7 В 1800 мА·год та тестовій частоті до 100 кГц, вимірювач можна використовувати для тривалих точних і зручних вимірювань у будь-яких умовах. Прилад підходить для вимірювань в лабораторних та навчальних умовах, на виробничих лініях, в пунктах технічного обслуговування тощо.

Особливості

  • Висока швидкість тестування
  • Точність вимірювання до 0,1%
  • Постійний вихідний опір 100 Ом
  • Режим утримання та запису даних
  • Високояскраве високонтрастне підсвічування дисплею
  • Надзвичайно низьке енергоспоживання та тривалий час роботи від акумулятора (до 8 год.)
  • Стандартний інтерфейс Mini-USB, набір команд SCPI
  • Функція автоматичного вимкнення

Технічні характеристики

DC
  UNI-T UT622A UNI-T UT622C UNI-T UT622E
Тестова частота вибірки 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Рівень тестування 0,1 В rms, 0,3 В rms, 1 В rms
Вихідний опір 100 Ом
Параметри вимірювання Основні: L/C/R/Z Основні: L/C/R/Z/DCR
Вторинні: D/Q/θ/ESR Вторинні: D/Q/θ/ESR
Швидкість тестування Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Швидкість тестування DCR    Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Діапазон допусків 1% ~ 20%
Еквівалентний режим Послідовний/паралельний
Корекція допуску Обрив/коротке замикання
Макс. кількість зчитувань основних параметрів 99999
Мін. роздільна здатність 0,0001
Макс. похибка 0,10%
Температурний коефіцієнт 0,1× (задана точність) /°C (0°C ~ 18°C або 28°C ~ 40°C)
Фізичні характеристики
Живлення Літій-полімерний акумулятор 3,7 В 1800 мА·год
Вхід: 220 В (1+10%), 50 Гц (1+5%)
Вихід Mini-USB: 5 В, 1 А
Дисплей 2,8-дюймовий TFT РК-дисплей, 320×240
Інтерфейс Mini USB
Тестові порти Триконтактні гнізда, п'ятиконтактні роз'єми
Запобіжник тестових портів 0,1 А/250 В
Габарити 93 × 192 × 44 мм
Вага 420 г

Завантаження

Технічні дані

PDF  Завантажити технічні дані вимірювачів RLC UNI-T серії UT622 (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача до вимірювачів RLC UNI-T серії UT622 (англ.)

Комплектація

  • Вимірювач RLC UNI-T UT622C — 1 шт.
  • USB-кабель — 1 шт.
  • Чотириполюсні вимірювальні щупи Кельвіна — 1 комплект

Питання та відповіді

Що дають чотириполюсні щупи Кельвіна в комплекті UT622C?
Вони розводять струмові й потенційні провідники окремо, тому опір самих проводів і контактів не додається до результату. На одиницях ом це вже дає похибку в кілька відсотків, а на десятках міліом звичайний двопровідний щуп просто нічого не покаже. Саме тому в коробці лежать і затискачі Кельвіна, і звичайні «крокодили» з гумовими насадками: перші для DCR та малих номіналів, другі для швидкої перевірки.
Навіщо UT622C верхня тестова частота 100 кГц?
На 1 кГц дросель силового перетворювача виглядає майже ідеальним, а на робочих для нього сотнях кілогерц з'являються втрати в осерді й міжвиткова ємність — і виміряна індуктивність помітно відрізняється від паспортної. Верхні 100 кГц дозволяють побачити компонент у тому режимі, в якому він працюватиме. Доступні також 100 Гц, 120 Гц, 1 кГц і 10 кГц, а рівень сигналу вибирається з 0,1, 0,3 та 1 В rms.
Що таке послідовний і паралельний еквівалентний режим?
Реальний компонент прилад описує двоелементною схемою: або опір послідовно з реактивністю, або паралельно їй. Для малих ємностей і великих опорів фізиці ближча паралельна модель, для великих ємностей і малих опорів — послідовна, і в цих випадках числа за двома моделями розходяться. Прилад дозволяє вибрати потрібну вручну, а вторинним параметром показує D, Q, θ або ESR.
Чи можна керувати UT622C з комп'ютера?
Так, через стандартний Mini-USB із набором команд SCPI — тим самим, яким користуються лабораторні прилади старших класів. Це дозволяє забрати вимірювання в скрипт: задати частоту й рівень, зчитати основний і вторинний параметри, скласти протокол. Пам'ять приладу тримає до 99999 зчитувань основних параметрів. Дисплей 2,8-дюймовий TFT з роздільністю 320×240, живлення від акумулятора 3,7 В 1800 мА·год.
