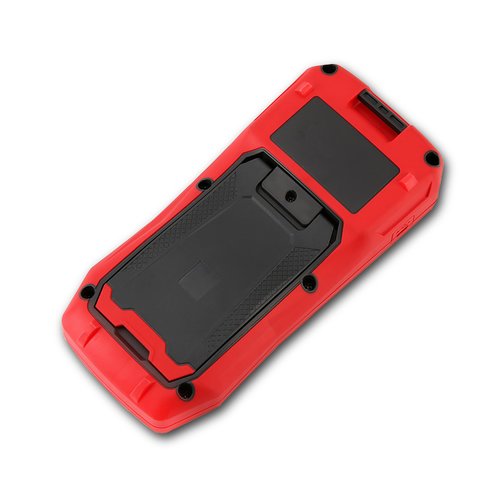

Вимірювач RLC UNI-T UT622A

Код: 926007
Вимірювач RLC UNI-T UT622A
Все про товар
Опис
12 673 ₴
Ціна з ПДВ

Все про товар

Бестселер
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
1.5 кг
Наявність на складі:
  • Львів
Гарантія: 24 місяців
Вимірювач індуктивності, ємності та опору з тестовою частотою до 10 кГц, вихідним опором 100 Ом та макс. кількістю зчитувань 99999, обладнаний 2,8-дюймовим РК дисплеєм Читати далі
12 673 ₴
Ціна з ПДВ
12 673 ₴
Ціна з ПДВ

Опис

UNI-T UT622A – це портативний вимірювач індуктивності, ємності та опору, що відзначається широким вибором параметрів вимірювання, високою точністю вимірювань, швидкістю роботи та тривалим часом очікування. Завдяки чіткому та інтуїтивно зрозумілому 2,8-дюймовому TFT LCD-дисплею, літій-полімерному акумулятору ємністю 3,7 В 1800 мА·год та тестовій частоті до 10 кГц, вимірювач можна використовувати для тривалих точних і зручних вимірювань у будь-яких умовах. Прилад підходить для вимірювань в лабораторних та навчальних умовах, на виробничих лініях, в пунктах технічного обслуговування тощо.

Особливості

  • Висока швидкість тестування
  • Точність вимірювання до 0,1%
  • Постійний вихідний опір 100 Ом
  • Режим утримання та запису даних
  • Високояскраве високонтрастне підсвічування дисплею
  • Надзвичайно низьке енергоспоживання та тривалий час роботи від акумулятора (до 8 год.)
  • Стандартний інтерфейс Mini-USB, набір команд SCPI
  • Функція автоматичного вимкнення

Технічні характеристики

DC
  UNI-T UT622A UNI-T UT622C UNI-T UT622E
Тестова частота вибірки 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Рівень тестування 0,1 В rms, 0,3 В rms, 1 В rms
Вихідний опір 100 Ом
Параметри вимірювання Основні: L/C/R/Z Основні: L/C/R/Z/DCR
Вторинні: D/Q/θ/ESR Вторинні: D/Q/θ/ESR
Швидкість тестування Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Швидкість тестування DCR    Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Діапазон допусків 1% ~ 20%
Еквівалентний режим Послідовний/паралельний
Корекція допуску Обрив/коротке замикання
Макс. кількість зчитувань основних параметрів 99999
Мін. роздільна здатність 0,0001
Макс. похибка 0,10%
Температурний коефіцієнт 0,1× (задана точність) /°C (0°C ~ 18°C або 28°C ~ 40°C)
Фізичні характеристики
Живлення Літій-полімерний акумулятор 3,7 В 1800 мА·год
Вхід: 220 В (1+10%), 50 Гц (1+5%)
Вихід Mini-USB: 5 В, 1 А
Дисплей 2,8-дюймовий TFT РК-дисплей, 320×240
Інтерфейс Mini USB
Тестові порти Триконтактні гнізда, п'ятиконтактні роз'єми
Запобіжник тестових портів 0,1 А/250 В
Габарити 93 × 192 × 44 мм
Вага 420 г

Завантаження

Технічні дані

PDF  Завантажити технічні дані вимірювачів RLC UNI-T серії UT622 (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача до вимірювачів RLC UNI-T серії UT622 (англ.)

Комплектація

  • Вимірювач RLC UNI-T UT622A — 1 шт.
  • USB-кабель — 1 шт.
  • Вимірювальні щупи типу «крокодил» з гумовими насадками — 1 комплект

Питання та відповіді

Чому в UT622A немає вимірювання DCR?
Основні параметри цієї модифікації — L, C, R і Z, тобто все на змінному сигналі; опір постійному струму виміряти нічим. Для конденсаторів і резисторів це не заважає, а от у котушках і трансформаторах DCR — окремий параметр, за яким судять про опір міді та витки. Якщо він потрібен, беруть UNI-T UT622C: там у переліку основних параметрів стоїть L/C/R/Z/DCR, а швидкість вимірювання DCR має ті самі три ступені.
Що означає рівень тестування 0,1, 0,3 і 1 В rms?
Це амплітуда змінного сигналу, яким прилад збуджує компонент. Для звичайних резисторів і плівкових конденсаторів вона майже нічого не змінює, а для нелінійних елементів — змінює суттєво: ферит і керамічний конденсатор другого класу віддають різну величину залежно від того, наскільки сильно їх розгойдують. Тому вимірювання прийнято вести на тому рівні, що записаний у документації на компонент. Вихідний опір приладу фіксований, 100 Ом.
Скільки UT622A працює без розетки?
До 8 годин від літій-полімерного акумулятора 3,7 В ємністю 1800 мА·год. Разом із функцією автоматичного вимкнення це знімає питання живлення на зміну роботи в цеху чи на монтажі. Заряджається прилад через Mini-USB, вхідне живлення блока 220 В, 50 Гц. Вага 420 г при габаритах 93 × 192 × 44 мм, тож він лишається кишеньковим, а не настільним.
Навіщо в UT622A три швидкості вимірювання?
Швидка дає 20 значень на секунду, середня 5, повільна 2. Що довше прилад накопичує сигнал, то менше шуму лишається в результаті, тому повільний режим беруть для дрібних ємностей та малих опорів, де шум помітний на тлі корисного значення. Швидкий потрібен для сортування партії, коли важлива не остання цифра, а темп. Максимальна похибка приладу 0,10%, мінімальна роздільна здатність 0,0001.

Відгуки клієнтів

Часто задавані питання

Чому в UT622A немає вимірювання DCR?

Основні параметри цієї модифікації — L, C, R і Z, тобто все на змінному сигналі; опір постійному струму виміряти нічим. Для конденсаторів і резисторів це не заважає, а от у котушках і трансформаторах DCR — окремий параметр, за яким судять про опір міді та витки. Якщо він потрібен, беруть <a href="{{p,926008}}">UNI-T UT622C</a>: там у переліку основних параметрів стоїть L/C/R/Z/DCR, а швидкість вимірювання DCR має ті самі три ступені.

Що означає рівень тестування 0,1, 0,3 і 1 В rms?

Це амплітуда змінного сигналу, яким прилад збуджує компонент. Для звичайних резисторів і плівкових конденсаторів вона майже нічого не змінює, а для нелінійних елементів — змінює суттєво: ферит і керамічний конденсатор другого класу віддають різну величину залежно від того, наскільки сильно їх розгойдують. Тому вимірювання прийнято вести на тому рівні, що записаний у документації на компонент. Вихідний опір приладу фіксований, 100 Ом.

Скільки UT622A працює без розетки?

До 8 годин від літій-полімерного акумулятора 3,7 В ємністю 1800 мА·год. Разом із функцією автоматичного вимкнення це знімає питання живлення на зміну роботи в цеху чи на монтажі. Заряджається прилад через Mini-USB, вхідне живлення блока 220 В, 50 Гц. Вага 420 г при габаритах 93 × 192 × 44 мм, тож він лишається кишеньковим, а не настільним.

Навіщо в UT622A три швидкості вимірювання?

Швидка дає 20 значень на секунду, середня 5, повільна 2. Що довше прилад накопичує сигнал, то менше шуму лишається в результаті, тому повільний режим беруть для дрібних ємностей та малих опорів, де шум помітний на тлі корисного значення. Швидкий потрібен для сортування партії, коли важлива не остання цифра, а темп. Максимальна похибка приладу 0,10%, мінімальна роздільна здатність 0,0001.
