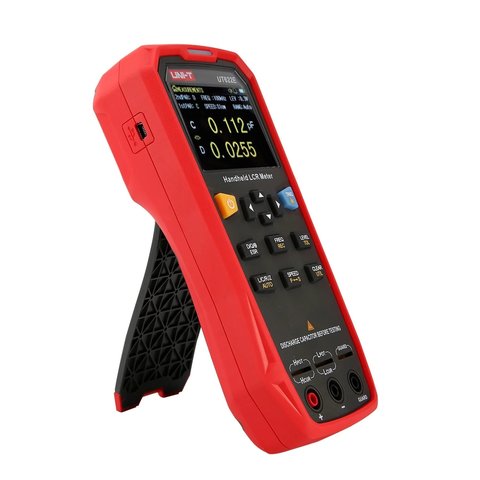

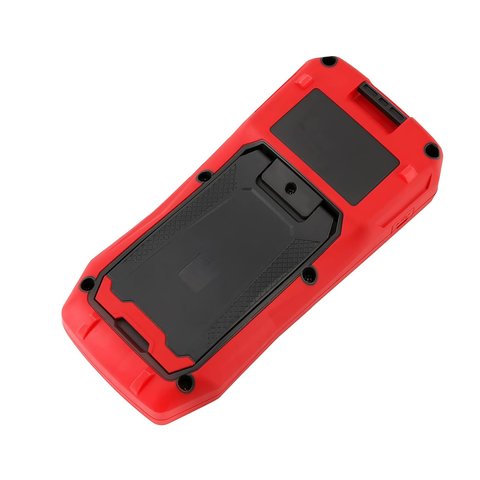

Вимірювач RLC UNI-T UT622E

Код: 926009
Вимірювач RLC UNI-T UT622E
Все про товар
Опис
20 559 ₴
Ціна з ПДВ

Все про товар

Бестселер
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
1.5 кг
Наявність на складі:
  • Львів
Гарантія: 24 місяців
Вимірювач індуктивності, ємності та опору з тестовою частотою до 100 кГц, вихідним опором 100 Ом, макс. швидкістю 20 вим./с, обладнаний 2,8-дюймовим РК дисплеєм Читати далі
20 559 ₴
Ціна з ПДВ
20 559 ₴
Ціна з ПДВ

Опис

UNI-T UT622E – це портативний вимірювач індуктивності, ємності та опору, що відзначається широким вибором параметрів вимірювання, високою точністю вимірювань, швидкістю роботи та тривалим часом очікування. Завдяки чіткому та інтуїтивно зрозумілому 2,8-дюймовому TFT РК дисплею, літій-полімерному акумулятору ємністю 3,7 В 1800 мА·год та тестовій частоті до 100 кГц, вимірювач можна використовувати для тривалих точних і зручних вимірювань у будь-яких умовах. Прилад підходить для вимірювань в лабораторних та навчальних умовах, на виробничих лініях, в пунктах технічного обслуговування тощо.

Особливості

  • Висока швидкість тестування
  • Точність вимірювання до 0,1%
  • Максимальна швидкість вимірювання: 20 вим./с
  • Постійний вихідний опір 100 Ом
  • Режим утримання та запису даних
  • Високояскраве високонтрастне підсвічування дисплею
  • Надзвичайно низьке енергоспоживання та тривалий час роботи від акумулятора (до 8 год.)
  • Стандартний інтерфейс Mini-USB, набір команд SCPI
  • Функція автоматичного вимкнення

Технічні характеристики

DC
  UNI-T UT622A UNI-T UT622C UNI-T UT622E
Тестова частота вибірки 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Рівень тестування 0,1 В rms, 0,3 В rms, 1 В rms
Вихідний опір 100 Ом
Параметри вимірювання Основні: L/C/R/Z Основні: L/C/R/Z/DCR
Вторинні: D/Q/θ/ESR Вторинні: D/Q/θ/ESR
Швидкість тестування Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Швидкість тестування DCR    Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с)
Діапазон допусків 1% ~ 20%
Еквівалентний режим Послідовний/паралельний
Корекція допуску Обрив/коротке замикання
Макс. кількість зчитувань основних параметрів 99999
Мін. роздільна здатність 0,0001
Макс. похибка 0,10%
Температурний коефіцієнт 0,1× (задана точність) /°C (0°C ~ 18°C або 28°C ~ 40°C)
Фізичні характеристики
Живлення Літій-полімерний акумулятор 3,7 В 1800 мА·год
Вхід: 220 В (1+10%), 50 Гц (1+5%)
Вихід Mini-USB: 5 В, 1 А
Дисплей 2,8-дюймовий TFT РК-дисплей, 320×240
Інтерфейс Mini USB
Тестові порти Триконтактні гнізда, п'ятиконтактні роз'єми
Запобіжник тестових портів 0,1 А/250 В
Габарити 93 × 192 × 44 мм
Вага 420 г

Завантаження

Технічні дані

PDF  Завантажити технічні дані вимірювачів RLC UNI-T серії UT622 (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача до вимірювачів RLC UNI-T серії UT622 (англ.)

Комплектація

  • Вимірювач RLC UNI-T UT622E — 1 шт.
  • USB-кабель — 1 шт.
  • Чотириполюсні вимірювальні щупи Кельвіна — 1 комплект

Питання та відповіді

Що показують вторинні параметри D, Q, θ і ESR в UT622E?
Це різні способи описати втрати в компоненті. D — тангенс кута втрат, зручний для конденсаторів; Q — добротність, тобто величина, обернена до D, якою користуються для котушок; θ — фазовий кут між струмом і напругою; ESR — еквівалентний послідовний опір в омах. Основне значення ємності в підсохлого електроліту часто лишається в нормі, а ESR росте в рази, тому саме за ним такі конденсатори й відбраковують.
Для чого в UT622E задають діапазон допусків від 1% до 20%?
Прилад порівнює виміряне значення з номіналом і сам вирішує, чи компонент проходить. Це перетворює його з вимірювального на сортувальний: оператор не читає числа з екрана, а працює за відповіддю «в межах / поза межами». Корекція обриву й короткого замикання перед цим прибирає внесок оснастки, тому межа спрацьовує там, де треба. Швидкий режим дає 20 вимірювань на секунду, чого для ручного сортування вистачає з запасом.
Що робить корекція обриву й короткого замикання?
Затискачі, подовжувачі та власна оснастка додають до результату паразитну ємність у розімкнутому стані й паразитний опір із індуктивністю в замкнутому. Прилад міряє обидва стани без компонента, запам'ятовує їх і далі віднімає з кожного вимірювання. Без цієї процедури заявлені 0,10% максимальної похибки й роздільна здатність 0,0001 не мають сенсу: похибка оснастки перекриє їх повністю.
UT622E чи настільний UTR2830E?
Ручний прилад дає п'ять фіксованих частот і працює до 8 годин від акумулятора, тобто їде туди, де стоїть обладнання. UNI-T UTR2830E натомість перекриває суцільну смугу від 20 Гц до 100 кГц із кроком 100 мГц, показує чотири параметри одночасно на 4,3-дюймовому екрані й має інтерфейси RS232, LAN та HANDLER для стенда. Вибір визначається тим, вимірювання виїзне чи потокове.

Відгуки клієнтів

Часто задавані питання

Що показують вторинні параметри D, Q, θ і ESR в UT622E?

Це різні способи описати втрати в компоненті. D — тангенс кута втрат, зручний для конденсаторів; Q — добротність, тобто величина, обернена до D, якою користуються для котушок; θ — фазовий кут між струмом і напругою; ESR — еквівалентний послідовний опір в омах. Основне значення ємності в підсохлого електроліту часто лишається в нормі, а ESR росте в рази, тому саме за ним такі конденсатори й відбраковують.

Для чого в UT622E задають діапазон допусків від 1% до 20%?

Прилад порівнює виміряне значення з номіналом і сам вирішує, чи компонент проходить. Це перетворює його з вимірювального на сортувальний: оператор не читає числа з екрана, а працює за відповіддю «в межах / поза межами». Корекція обриву й короткого замикання перед цим прибирає внесок оснастки, тому межа спрацьовує там, де треба. Швидкий режим дає 20 вимірювань на секунду, чого для ручного сортування вистачає з запасом.

Що робить корекція обриву й короткого замикання?

Затискачі, подовжувачі та власна оснастка додають до результату паразитну ємність у розімкнутому стані й паразитний опір із індуктивністю в замкнутому. Прилад міряє обидва стани без компонента, запам'ятовує їх і далі віднімає з кожного вимірювання. Без цієї процедури заявлені 0,10% максимальної похибки й роздільна здатність 0,0001 не мають сенсу: похибка оснастки перекриє їх повністю.

UT622E чи настільний UTR2830E?

Ручний прилад дає п'ять фіксованих частот і працює до 8 годин від акумулятора, тобто їде туди, де стоїть обладнання. <a href="{{p,926006}}">UNI-T UTR2830E</a> натомість перекриває суцільну смугу від 20 Гц до 100 кГц із кроком 100 мГц, показує чотири параметри одночасно на 4,3-дюймовому екрані й має інтерфейси RS232, LAN та HANDLER для стенда. Вибір визначається тим, вимірювання виїзне чи потокове.
