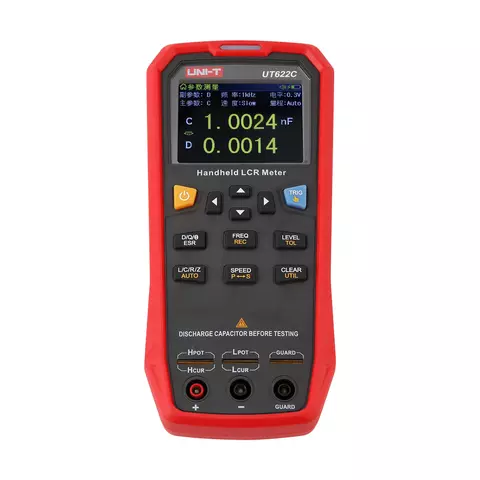

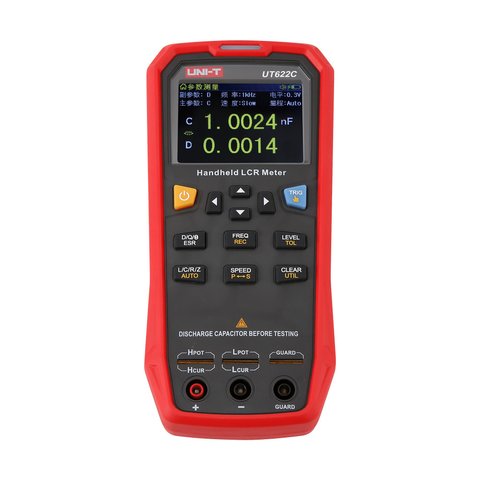

Измеритель RLC UNI-T UT622C

Код: 926008
Измеритель RLC UNI-T UT622C
Все о товаре
Описание
16 287 ₴
Цена с НДС

Все о товаре

Бестселлер
4 (1)
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
1.5 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Измеритель индуктивности, емкости и сопротивления с тестовой частотой до 100 кГц, выходным сопротивлением 100 Ом и макс. количеством считываний 99999, оснащенный 2,8-дюймовым ЖК дисплеем Читать далее
16 287 ₴
Цена с НДС
16 287 ₴
Цена с НДС

Описание

UNI-T UT622С – это портативный измеритель индуктивности, емкости и сопротивления, отличающийся широким выбором параметров измерения, высокой точностью измерений, скоростью работы и продолжительным временем ожидания. Благодаря четкому и интуитивно понятному 2,8-дюймовому TFT ЖК дисплею, литий-полимерному аккумулятору емкостью 3,7 В 1800 мА·ч и тестовой частоте до 100 кГц, измеритель можно использовать для продолжительных точных и удобных измерений в любых условиях. Прибор подходит для измерений в лабораторных и учебных учреждениях, на производственных линиях, в пунктах технического обслуживания и т.д.

Особенности

  • Высокая скорость тестирования
  • Точность измерения до 0,1%
  • Постоянное выходное сопротивление в 100 Ом
  • Режим удержания и записи данных
  • Высокояркостная высококонтрастная подсветка дисплея
  • Чрезвычайно низкое энергопотребление и продолжительное время работы от аккумулятора (до 8 ч)
  • Стандартный интерфейс Mini-USB, набор команд SCPI
  • Функция автоматического отключения

Технические характеристики

DC
  UNI-T UT622A UNI-T UT622C UNI-T UT622E
Тестовая частота выборки 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Уровень тестирования 0,1 В rms, 0,3 В rms, 1 В rms
Выходное сопротивление 100 Ом
Параметры измерения Основные: L/C/R/Z Основные: L/C/R/Z/DCR
Вторичные: D/Q/θ/ESR Вторичные: D/Q/θ/ESR
Скорость тестирования Высокая (20 изм./с), средняя (5 изм./с), низкая (2 изм./с)
Скорость тестирования DCR    Высокая (20 изм./с), средняя (5 изм./с), низкая (2 изм./с)
Диапазон допусков 1% ~ 20%
Эквивалентный режим Последовательный/параллельный
Коррекция допуска Обрив/короткое замыкание
Макс. количество считываний основных параметров 99999
Мин. разрешение 0,0001
Макс. погрешность 0,10%
Температурный коэффициент 0,1× (заданная точность) /°C (0°C ~ 18°C или 28°C ~ 40°C)
Физические характеристики
Питание Литий-полимерный аккумулятор 3,7 В 1800 мА·ч
Вход: 220 В (1+10%), 50 Гц (1+5%)
Выход Mini-USB: 5 В, 1 А
Дисплей 2,8-дюймовый TFT ЖК-дисплей, 320×240
Интерфейс Mini USB
Тестовые порты Трехконтактные гнезда, пятиконтактные разъемы
Предохранитель тестовых портов 0,1 А/250 В
Габариты 93 × 192 × 44 мм
Вес 420 г

Загрузки

Технические данные

PDF  Скачать технические данные измерителей RLC UNI-T серии UT622 (англ.)

Руководство пользователя

PDF  Скачать руководство пользователя измерителей RLC UNI-T серии UT622 (англ.)

Комплектация

  • Измеритель RLC UNI-T UT622С — 1 шт.
  • USB-кабель — 1 шт.
  • Четырехполюсные измерительные щупы Кельвина — 1 комплект

Вопросы и ответы

Что дают четырехполюсные щупы Кельвина в комплекте UT622C?
Они разводят токовые и потенциальные проводники отдельно, поэтому сопротивление самих проводов и контактов не добавляется к результату. На единицах ом это уже дает погрешность в несколько процентов, а на десятках миллиом обычный двухпроводный щуп просто ничего не покажет. Именно поэтому в коробке лежат и зажимы Кельвина, и обычные «крокодилы» с резиновыми насадками: первые для DCR и малых номиналов, вторые для быстрой проверки.
Зачем UT622C верхняя тестовая частота 100 кГц?
На 1 кГц дроссель силового преобразователя выглядит почти идеальным, а на рабочих для него сотнях килогерц появляются потери в сердечнике и межвитковая емкость — и измеренная индуктивность заметно отличается от паспортной. Верхние 100 кГц позволяют увидеть компонент в том режиме, в котором он будет работать. Доступны также 100 Гц, 120 Гц, 1 кГц и 10 кГц, а уровень сигнала выбирается из 0,1, 0,3 и 1 В rms.
Что такое последовательный и параллельный эквивалентный режим?
Реальный компонент прибор описывает двухэлементной схемой: либо сопротивление последовательно с реактивностью, либо параллельно ей. Для малых емкостей и больших сопротивлений физике ближе параллельная модель, для больших емкостей и малых сопротивлений — последовательная, и в этих случаях числа по двум моделям расходятся. Прибор позволяет выбрать нужную вручную, а вторичным параметром показывает D, Q, θ или ESR.
Можно ли управлять UT622C с компьютера?
Да, через стандартный Mini-USB с набором команд SCPI — тем самым, которым пользуются лабораторные приборы старших классов. Это позволяет забрать измерение в скрипт: задать частоту и уровень, считать основной и вторичный параметры, составить протокол. Память прибора держит до 99999 считываний основных параметров. Дисплей 2,8-дюймовый TFT с разрешением 320×240, питание от аккумулятора 3,7 В 1800 мА·ч.

Отзывы клиентов

Часто задаваемые вопросы

Что дают четырехполюсные щупы Кельвина в комплекте UT622C?

Они разводят токовые и потенциальные проводники отдельно, поэтому сопротивление самих проводов и контактов не добавляется к результату. На единицах ом это уже дает погрешность в несколько процентов, а на десятках миллиом обычный двухпроводный щуп просто ничего не покажет. Именно поэтому в коробке лежат и зажимы Кельвина, и обычные «крокодилы» с резиновыми насадками: первые для DCR и малых номиналов, вторые для быстрой проверки.

Зачем UT622C верхняя тестовая частота 100 кГц?

На 1 кГц дроссель силового преобразователя выглядит почти идеальным, а на рабочих для него сотнях килогерц появляются потери в сердечнике и межвитковая емкость — и измеренная индуктивность заметно отличается от паспортной. Верхние 100 кГц позволяют увидеть компонент в том режиме, в котором он будет работать. Доступны также 100 Гц, 120 Гц, 1 кГц и 10 кГц, а уровень сигнала выбирается из 0,1, 0,3 и 1 В rms.

Что такое последовательный и параллельный эквивалентный режим?

Реальный компонент прибор описывает двухэлементной схемой: либо сопротивление последовательно с реактивностью, либо параллельно ей. Для малых емкостей и больших сопротивлений физике ближе параллельная модель, для больших емкостей и малых сопротивлений — последовательная, и в этих случаях числа по двум моделям расходятся. Прибор позволяет выбрать нужную вручную, а вторичным параметром показывает D, Q, θ или ESR.

Можно ли управлять UT622C с компьютера?

Да, через стандартный Mini-USB с набором команд SCPI — тем самым, которым пользуются лабораторные приборы старших классов. Это позволяет забрать измерение в скрипт: задать частоту и уровень, считать основной и вторичный параметры, составить протокол. Память прибора держит до 99999 считываний основных параметров. Дисплей 2,8-дюймовый TFT с разрешением 320×240, питание от аккумулятора 3,7 В 1800 мА·ч.
