Измеритель RLC UNI-T UT622A

Код: 926007
Измеритель RLC UNI-T UT622A
Все о товаре
Описание
12 673 ₴
Цена с НДС

Все о товаре

Бестселлер
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
1.5 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Измеритель индуктивности, емкости и сопротивления с тестовой частотой до 10 кГц, выходным сопротивлением 100 Ом и макс. количеством считываний 99999, оснащенный 2,8-дюймовым ЖК дисплеем Читать далее
12 673 ₴
Цена с НДС
12 673 ₴
Цена с НДС

Описание

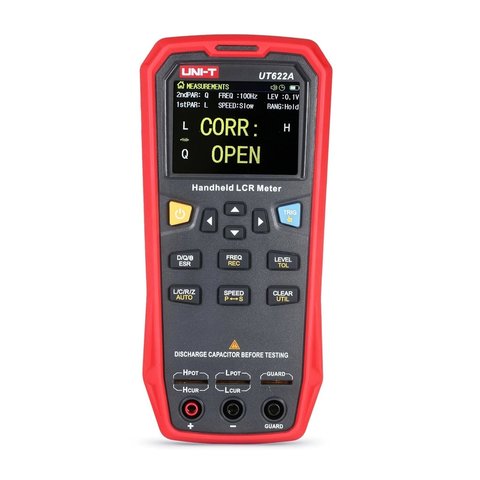

UNI-T UT622A – это портативный измеритель индуктивности, емкости и сопротивления, отличающийся широким выбором параметров измерения, высокой точностью измерений, скоростью работы и продолжительным временем ожидания. Благодаря четкому и интуитивно понятному 2,8-дюймовому TFT LCD-дисплею, литий-полимерному аккумулятору емкостью 3,7 В 1800 мА·ч и тестовой частоте до 10 кГц, измеритель можно использовать для продолжительных точных и удобных измерений в любых условиях. Прибор подходит для измерений в лабораторных и учебных учреждениях, на производственных линиях, в пунктах технического обслуживания и т.д.

Особенности

  • Высокая скорость тестирования
  • Точность измерения до 0,1%
  • Постоянное выходное сопротивление в 100 Ом
  • Режим удержания и записи данных
  • Высокояркостная высококонтрастная подсветка дисплея
  • Чрезвычайно низкое энергопотребление и продолжительное время работы от аккумулятора (до 8 ч)
  • Стандартный интерфейс Mini-USB, набор команд SCPI
  • Функция автоматического отключения

Технические характеристики

DC
  UNI-T UT622A UNI-T UT622C UNI-T UT622E
Тестовая частота выборки 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Уровень тестирования 0,1 В rms, 0,3 В rms, 1 В rms
Выходное сопротивление 100 Ом
Параметры измерения Основные: L/C/R/Z Основные: L/C/R/Z/DCR
Вторичные: D/Q/θ/ESR Вторичные: D/Q/θ/ESR
Скорость тестирования Высокая (20 изм./с), средняя (5 изм./с), низкая (2 изм./с)
Скорость тестирования DCR    Высокая (20 изм./с), средняя (5 изм./с), низкая (2 изм./с)
Диапазон допусков 1% ~ 20%
Эквивалентный режим Последовательный/параллельный
Коррекция допуска Обрив/короткое замыкание
Макс. количество считываний основных параметров 99999
Мин. разрешение 0,0001
Макс. погрешность 0,10%
Температурный коэффициент 0,1× (заданная точность) /°C (0°C ~ 18°C или 28°C ~ 40°C)
Физические характеристики
Питание Литий-полимерный аккумулятор 3,7 В 1800 мА·ч
Вход: 220 В (1+10%), 50 Гц (1+5%)
Выход Mini-USB: 5 В, 1 А
Дисплей 2,8-дюймовый TFT ЖК-дисплей, 320×240
Интерфейс Mini USB
Тестовые порты Трехконтактные гнезда, пятиконтактные разъемы
Предохранитель тестовых портов 0,1 А/250 В
Габариты 93 × 192 × 44 мм
Вес 420 г

Загрузки

Технические данные

PDF  Скачать технические данные измерителей RLC UNI-T серии UT622 (англ.)

Руководство пользователя

PDF  Скачать руководство пользователя измерителей RLC UNI-T серии UT622 (англ.)

Комплектация

  • Измеритель RLC UNI-T UT622A — 1 шт.
  • USB-кабель — 1 шт.
  • Измерительные щупы типа «крокодил» с резиновыми насадками — 1 комплект

Вопросы и ответы

Почему в UT622A нет измерения DCR?
Основные параметры этой модификации — L, C, R и Z, то есть всё на переменном сигнале; сопротивление постоянному току измерить нечем. Для конденсаторов и резисторов это не мешает, а вот у катушек и трансформаторов DCR — отдельный параметр, по которому судят о сопротивлении меди и витках. Если он нужен, берут UNI-T UT622C: там в перечне основных параметров стоит L/C/R/Z/DCR, а скорость измерения DCR имеет те же три ступени.
Что означает уровень тестирования 0,1, 0,3 и 1 В rms?
Это амплитуда переменного сигнала, которым прибор возбуждает компонент. Для обычных резисторов и пленочных конденсаторов она почти ничего не меняет, а для нелинейных элементов меняет существенно: феррит и керамический конденсатор второго класса отдают разную величину в зависимости от того, насколько сильно их раскачивают. Поэтому измерение принято вести на том уровне, который записан в документации на компонент. Выходное сопротивление прибора фиксированное, 100 Ом.
Сколько UT622A работает без розетки?
До 8 часов от литий-полимерного аккумулятора 3,7 В емкостью 1800 мА·ч. Вместе с функцией автоматического отключения это снимает вопрос питания на смену работы в цеху или на монтаже. Заряжается прибор через Mini-USB, входное питание блока 220 В, 50 Гц. Вес 420 г при габаритах 93 × 192 × 44 мм, так что он остается карманным, а не настольным.
Зачем в UT622A три скорости измерения?
Быстрая дает 20 значений в секунду, средняя 5, медленная 2. Чем дольше прибор накапливает сигнал, тем меньше шума остается в результате, поэтому медленный режим берут для мелких емкостей и малых сопротивлений, где шум заметен на фоне полезного значения. Быстрый нужен для сортировки партии, когда важна не последняя цифра, а темп. Максимальная погрешность прибора 0,10%, минимальное разрешение 0,0001.

Отзывы клиентов

Часто задаваемые вопросы

Почему в UT622A нет измерения DCR?

Основные параметры этой модификации — L, C, R и Z, то есть всё на переменном сигнале; сопротивление постоянному току измерить нечем. Для конденсаторов и резисторов это не мешает, а вот у катушек и трансформаторов DCR — отдельный параметр, по которому судят о сопротивлении меди и витках. Если он нужен, берут <a href="{{p,926008}}">UNI-T UT622C</a>: там в перечне основных параметров стоит L/C/R/Z/DCR, а скорость измерения DCR имеет те же три ступени.

Что означает уровень тестирования 0,1, 0,3 и 1 В rms?

Это амплитуда переменного сигнала, которым прибор возбуждает компонент. Для обычных резисторов и пленочных конденсаторов она почти ничего не меняет, а для нелинейных элементов меняет существенно: феррит и керамический конденсатор второго класса отдают разную величину в зависимости от того, насколько сильно их раскачивают. Поэтому измерение принято вести на том уровне, который записан в документации на компонент. Выходное сопротивление прибора фиксированное, 100 Ом.

Сколько UT622A работает без розетки?

До 8 часов от литий-полимерного аккумулятора 3,7 В емкостью 1800 мА·ч. Вместе с функцией автоматического отключения это снимает вопрос питания на смену работы в цеху или на монтаже. Заряжается прибор через Mini-USB, входное питание блока 220 В, 50 Гц. Вес 420 г при габаритах 93 × 192 × 44 мм, так что он остается карманным, а не настольным.

Зачем в UT622A три скорости измерения?

Быстрая дает 20 значений в секунду, средняя 5, медленная 2. Чем дольше прибор накапливает сигнал, тем меньше шума остается в результате, поэтому медленный режим берут для мелких емкостей и малых сопротивлений, где шум заметен на фоне полезного значения. Быстрый нужен для сортировки партии, когда важна не последняя цифра, а темп. Максимальная погрешность прибора 0,10%, минимальное разрешение 0,0001.
