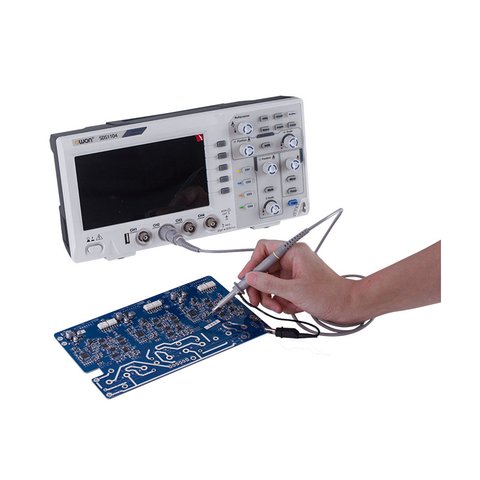

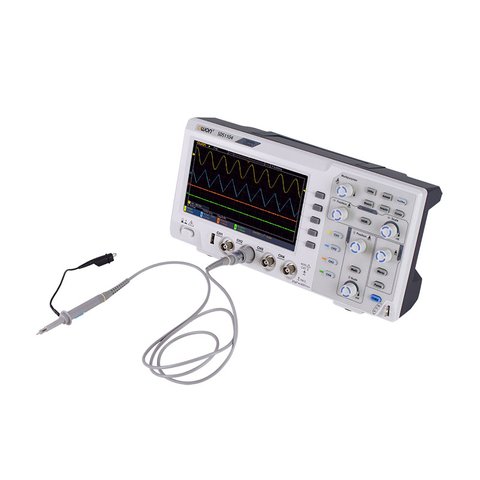

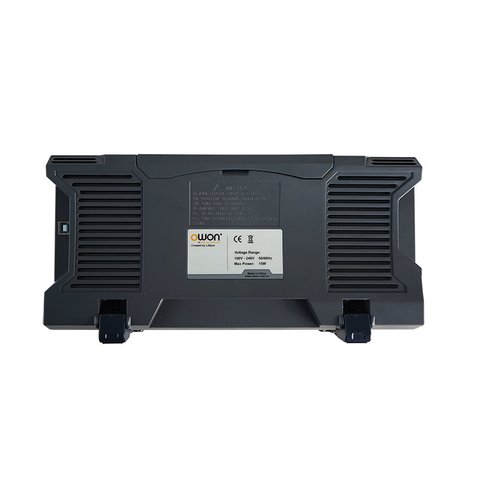

OWON SDS1104 – це настільний цифровий осцилограф. Чотириканальний надійний та точний прилад зі смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с та об'ємом пам'яті 20 кБ. Має спрощену систему синхронізації, яка підтримує два режими запуску: за фронтом та за відеосигналом. Призначений для вирішення завдань, які не потребують великих об'ємів пам'яті та складних умов запуску.
| Смуга пропускання | 100 МГц |
| Швидкість розгортки | від 2 нс/под до 1000 с/под |
| Кількість каналів | 4 канали |
| Вертикальна чутливість | від 5 мВ/под до 5 В/под |
| Похибка вимірювань | 3% |
| Час наростання | 3,5 нс |
| Вертикальна роздільна здатність | 8 біт |
| Вхідні параметри | |
|---|---|
| Вхідний імпеданс | 1 МОм, 15 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коефіцієнт ділення стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х100; х1000 |
| Система синхронізації | |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
| Система цифрової обробки | |
| Тип дискретизації | у реальному часі |
| Частота дискретизації | 1 ГВиб/с |
| Еквівалентна швидкість дискретизації | немає |
| Об'єм пам'яті | 20 кБ |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань і математичної обробки | |
| Автоматичні вимірювання | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B, area, cycle area |
| Курсорні вимірювання | △V, △T |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Загальні характеристики | |
| Дисплей | 7", технологія TFT, підсвічування LCD |
| Роздільна здатність дисплея | 800 × 480 пікселів |
| Живлення | 100-240 В, 50/60 Гц, <15 Вт |
| Частотомір | є |
| Зберігання сигналів | 16 сигналів |
| Інтерфейс | USB-хост, USB-пристрій |
| Габарити | 301 мм × 70 мм × 152 мм |
| Вага | 1,1 кг |
Завантажити посібник користувача для OWON SDS1104 (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Удвічі довший захват при тій самій дискретизації 1 Гвиб/с. У межах цього класу різниця скромна — обидва буфери розраховані на екран сигналу, а не на довгий запис, — але для чотирьох каналів запас потрібен більше, ніж для двох, бо пам'ять між ними ділиться. Смуга приладу 100 МГц, час наростання 3,5 нс.
Прилад працюває у стенді, а не лише під рукою. Стандартні команди означають, що осцилограф вбудовується в чужу програму без власного драйвера, а бібліотеки LabVIEW бачать його як звичайний вимірювальний блок. Для приладу зі спрощеним запуском це неочікуваний бонус: за ціною ремонтного інструмента виходить елемент автоматизованого контролю.

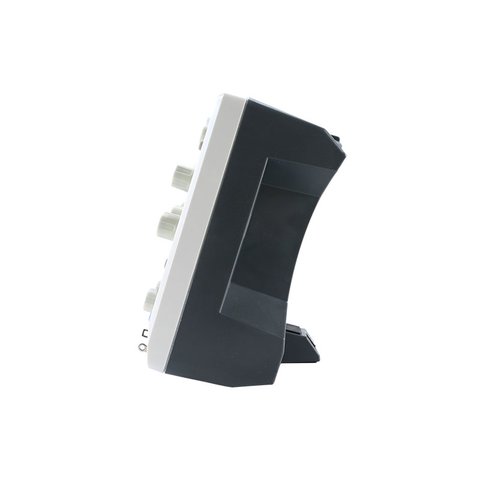

Виробник називає корпус найтоншим серед аналогів — при чотирьох каналах і семидюймовому екрані 800 × 480 це помітно на столі, де прилад стоїть постійно. Вертикальна чутливість від 5 мВ/под до 5 В/под, вхідний імпеданс 1 МОм при ємності 15 пФ, похибка вимірювань 3%, інтерфейс USB. Для чотириканального приладу з таким екраном це дійсно компактно.
Залежить від того, чого бракує частіше. Чотири входи потрібні, коли треба бачити такт, дані й керування разом; ширша смуга — коли фронти в схемі коротші за кілька наносекунд. Обидва прилади мають однакову дискретизацію 1 Гвиб/с і той самий спрощений запуск, тож <a href="{{p,901484}}">OWON SDS1202</a> відрізняється саме смугою, а не класом.
