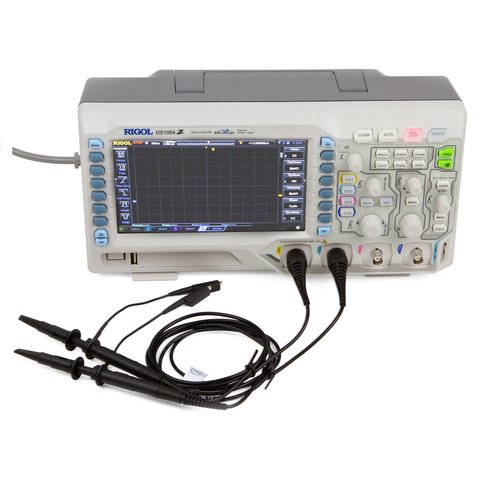

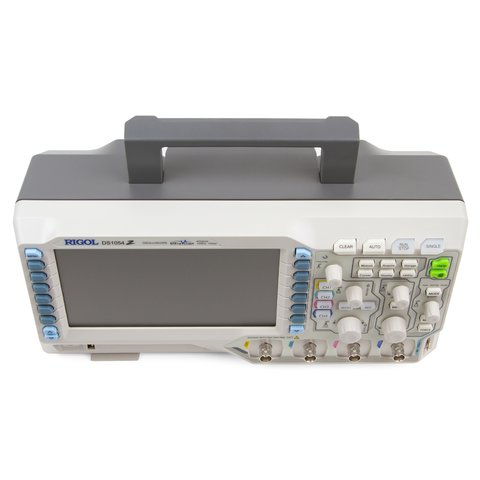

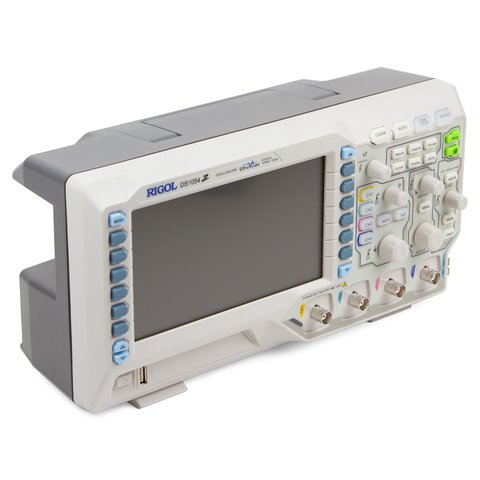

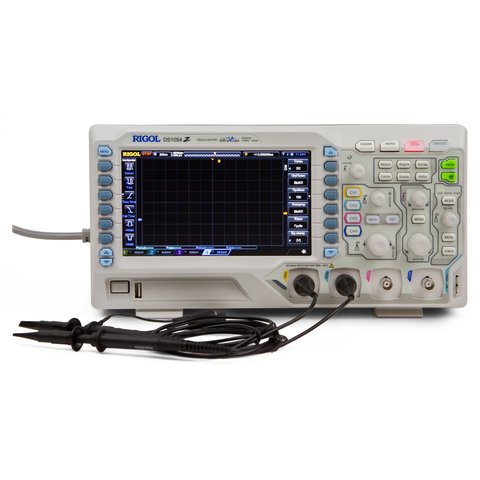

Цифровий осцилограф RIGOL DS1054Z

Код: 854402
Цифровий осцилограф RIGOL DS1054Z
Все про товар
Опис
Характеристики
Відео
32 853 ₴
27 918 ₴
Ціна з ПДВ

Все про товар

Бестселер
4.5 (2)
Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
7 кг 110, 220 V
Наявність на складі:
  • Львів
  • Київ
Гарантія: 36 місяців
Чотириканальний цифровий осцилограф зі смугою пропускання 50 МГц, частотою дискретизації 1 Гвиб/с, 7" дисплеєм і можливістю запису до 30,000 осцилограм/с. Читати далі
32 853 ₴
27 918 ₴
Ціна з ПДВ
32 853 ₴
27 918 ₴
Ціна з ПДВ

Опис

RIGOL DS1054Z – новий чотириканальний осцилограф нового покоління (50 МГц). Цей компактний легкий цифровий осцилограф гарантує виключно точний перегляд осцилограм і проведення вимірювань. RIGOL DS1054Z захоплює 30 000 осцилограм на секунду, а зручний 7-дюймовий кольоровий рідкокристалічний дисплей осцилографа забезпечує яскраве і чітке відображення осцилограм.

Цифровий осцилограф RIGOL DS1054Z ідеально підходить для виробничих тестів, пошуку несправностей, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести, а також для освітніх цілей.

Особливості

  • Смуга пропускання: 50 МГц.
  • 4 канали.
  • Частота дискретизації в реальному часі: 1 Гвиб/с.
  • Глибина пам'яті: 12 МБ.
  • Інноваційна технологія UltraVision.
  • Кольоровий рідкокристалічний дисплей (7").
  • Вертикальна чутливість: 1 мВ/под – 10 В/под.
  • Математичні функції: додавання, віднімання, множення, ділення, швидке перетворення Фур'є та ін.
  • Компактний дизайн, малі габарити і вага.

Технічні характеристики

Смуга пропускання 50 МГц
Канали 4
Частота дискретизації в реальному часі 1,0 Гвиб/с
Глибина пам'яті 12 МБ, 24 МБ (опц.)
Запис осцилограм 30 000 осциллограм/сек
Діапазон вертикальної чутливості 1 мВ/под – 10 В/под
Діапазон зміщення 1 мВ/под - 499 мВ/под: ± 2 В
500 мВ/под - 10 В/под: ± 100 В
Вертикальна роздільна здатність 8 біт
Математичні функції додавання, віднімання, множення, швидке перетворення Фур'є, можливість налаштування користувачем
Вихідна напруга ~ 3 В, пік-пік
Частота 1 кГц
Потужність 50 Вт (макс.)
Напруга 100-120 В/50 Гц/60 Гц/400 Гц
100-240 В/50 Гц/60 Гц
Спосіб охолодження вентилятор
Дисплей 7-дюймовий кольоровий РК (800 × 480)
Вага 3,8 кг (± 0,2 кг)
Розміри 313,1 × 160,8 × 122,4 мм

Відео

Youtube video

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Комплектація

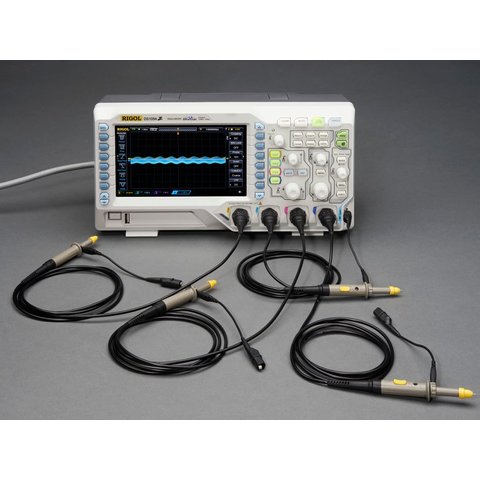

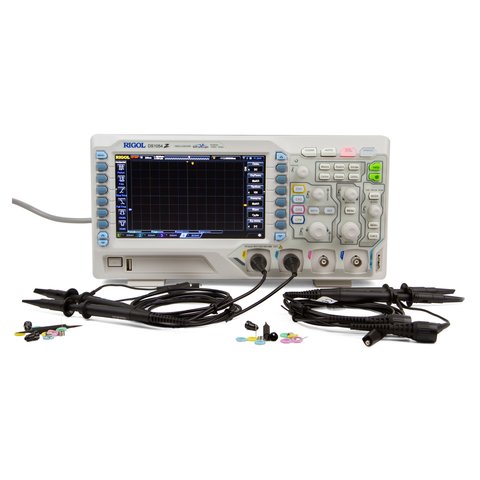

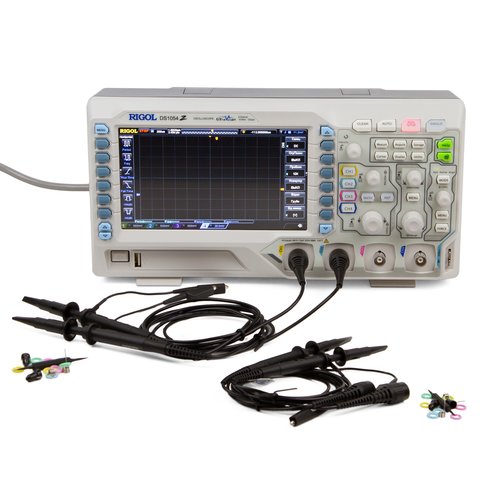

  • Цифровий осцилограф RIGOL DS1054Z (1 шт.)
  • Кабель живлення (1 шт.)
  • Пасивні щупи (4 шт.)
  • USB-кабель (1 шт.)

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Чому в DS1054Z вертикальна роздільність лише 8 біт?
Це класичний восьмибітний осцилограф: 256 рівнів квантування на всю висоту екрана. Для перегляду форми сигналу, пошуку несправностей і навчання цього вистачає, а дрібні відхилення на великому сигналі такий прилад уже не розрізнить. Натомість він дає чотири канали при смузі 50 МГц, дискретизацію 1,0 Гвиб/с і пам'ять 12 МБ. Дванадцятибітні моделі RIGOL це серія DHO.
Що таке технологія UltraVision?
Фірмова технологія RIGOL, яка відповідає за швидке оновлення екрана й градації яскравості осцилограми: частіші ділянки видно яскравіше, рідкісні тьмяніше. Разом із записом 30 000 осцилограм на секунду це дозволяє побачити збій, який трапляється нечасто. Діапазон вертикальної чутливості від 1 мВ/под до 10 В/под.
Чи можна розширити пам'ять DS1054Z?
Так, стандартні 12 МБ розширюються до 24 МБ як опція. Подвоєння пам'яті означає вдвічі довше вікно при тій самій частоті вибірки, і для аналізу пакетів на шині це часто важливіше за смугу. Математика тут базова: додавання, віднімання, множення, швидке перетворення Фур'є та налаштування користувачем. Чотири канали й 8-бітна роздільність лишаються незмінними.
Навіщо в осцилографі вентилятор?

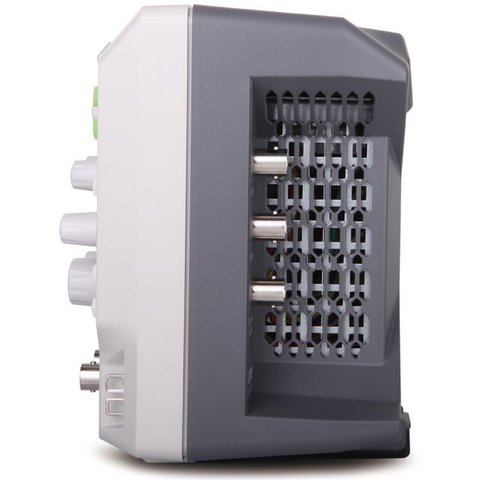

Спосіб охолодження тут саме вентилятор, а споживана потужність до 50 Вт. Настільний прилад з такою потужністю пасивно не охолодити, і це одна з відмінностей від компактних моделей на живленні 12 В. Практичний наслідок: у тихій лабораторії шум чути, а вентиляційні отвори не можна закривати паперами. Вага приладу 3,8 кг, габарити 313,1 × 160,8 × 122,4 мм.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • чотириканальний
Смуга пропускання
  • 50 МГц
Тип
  • настільний
Частота дискретизації
  • 1 Гвиб/с
Об'єм пам'яті
  • 12 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Чому в DS1054Z вертикальна роздільність лише 8 біт?

Це класичний восьмибітний осцилограф: 256 рівнів квантування на всю висоту екрана. Для перегляду форми сигналу, пошуку несправностей і навчання цього вистачає, а дрібні відхилення на великому сигналі такий прилад уже не розрізнить. Натомість він дає чотири канали при смузі 50 МГц, дискретизацію 1,0 Гвиб/с і пам'ять 12 МБ. Дванадцятибітні моделі RIGOL це серія DHO.

Що таке технологія UltraVision?

Фірмова технологія RIGOL, яка відповідає за швидке оновлення екрана й градації яскравості осцилограми: частіші ділянки видно яскравіше, рідкісні тьмяніше. Разом із записом 30 000 осцилограм на секунду це дозволяє побачити збій, який трапляється нечасто. Діапазон вертикальної чутливості від 1 мВ/под до 10 В/под.

Чи можна розширити пам'ять DS1054Z?

Так, стандартні 12 МБ розширюються до 24 МБ як опція. Подвоєння пам'яті означає вдвічі довше вікно при тій самій частоті вибірки, і для аналізу пакетів на шині це часто важливіше за смугу. Математика тут базова: додавання, віднімання, множення, швидке перетворення Фур'є та налаштування користувачем. Чотири канали й 8-бітна роздільність лишаються незмінними.

Навіщо в осцилографі вентилятор?

Спосіб охолодження тут саме вентилятор, а споживана потужність до 50 Вт. Настільний прилад з такою потужністю пасивно не охолодити, і це одна з відмінностей від компактних моделей на живленні 12 В. Практичний наслідок: у тихій лабораторії шум чути, а вентиляційні отвори не можна закривати паперами. Вага приладу 3,8 кг, габарити 313,1 × 160,8 × 122,4 мм.
