Цифровий осцилограф RIGOL DHO914S

Код: 915165
Цифровий осцилограф RIGOL DHO914S
Все про товар
Опис
Характеристики
47 926 ₴
Ціна з ПДВ

Все про товар

Товар в дорозі
5 (1)
Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
3 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
4-канальний осцилограф із вбудованим генератором довільних сигналів, смугою пропускання 125 МГц, частотою дискретизації 1,25 Гвиб/с, 12-розрядним АЦП і пам'яттю 50 МБ Читати далі
47 926 ₴
Ціна з ПДВ
47 926 ₴
Ціна з ПДВ

Опис

RIGOL DHO914S – це компактний, високопродуктивний та економічний 4-х канальний цифровий осцилограф. Попри невеликі габарити, прилад вирізняється чудовими характеристиками: максимальна частота дискретизації 1,25 Гвиб/с, швидкість захоплення 1 000 000 осц/с (режим Ultra Acquire), максимальна пам'ять зберігання 50 МБ, висока роздільна здатність по вертикалі 12 біт і низький рівень шуму . Роз'єм живлення USB Type-C дозволяє живити пристрій як від стандартного адаптера живлення, так і від павербанку і проводити вимірювання в польових умовах.

Особливості

  • Наднизький рівень власних шумів
  • Підтримує графік Боде та функція AFG (вбудований одноканальний генератор сигналів довільної форми)
  • Вертикальна роздільна здатність 12 біт
  • Аналогова смуга пропускання до 125 МГц, 4 аналогові канали
  • 16 цифрових каналів (16-канальний логічний пробник RIGOL PLA2216 - опція)
  • Максимальна частота дискретизації в режимі реального часу 1,25 Гвиб/с
  • Максимальна глибина пам'яті 50 МБ
  • Можливість запису і відтворення до 500 000 осцилограм
  • Діапазон чутливості за вертикаллю 200 мкВ/под~10 В/под
  • У режимі Ultra Acquire максимальна швидкість збору даних становить 1 000 000 осц/с
  • Підтримка 256-рівневої функції цифрового світіння в градаціях сірого в реальному часі
  • Різні математичні операції, вбудований потужний аналіз БПФ, функції пошуку піків
  • Функція пошуку і навігації по осцилограмах, що дає змогу швидко виявляти аномалії сигналу
  • Дисплей: кольоровий, сенсорний РК, діагоналлю 17,8 см високої чіткості з роздільною здатністю 1024 × 600 пікселів
  • Оновлені органи управління Flex для зручнішої інтерактивної взаємодії

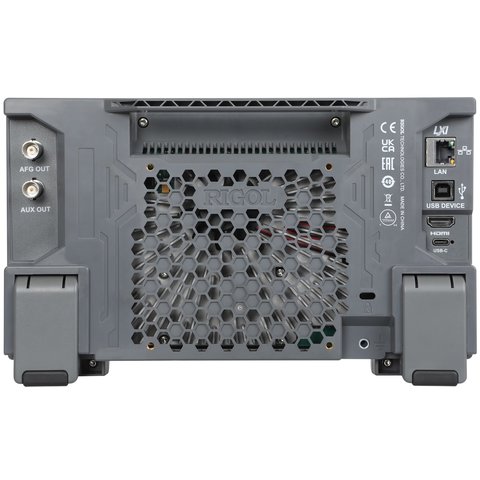

  • Зовнішні інтерфейси стандартної комплектації USB Host, USB Device, LAN, HDMI
  • Новий ергономічний дизайн, зручне керування
  • Підтримка онлайн оновлення

Технічні характеристики

Модель DHO914 DHO914S DHO924 DHO924S
Смуга пропускання 125 МГц 250 МГц
Час наростання ≤2,8 нс ≤1,4 нс
Графік Боде та функція AFG - ✓ - ✓
Кількість каналів 4
Макс. швидкість захоплення осцилограм 30 000 осц/с (векторний режим)
1 000 000 осц/с (режим UltraAcquire)
Частота дискретизації 1,25 Гвиб/с
Макс. глибина пам'яті 50 МБ

Вертикальна роздільна здатність

12 біт
Виявлення піків захоплення збоїв тривалістю 1,6 нс
Дисплей 7'' ємнісний сенсорний РК, 1024 × 600
Напруга живлення DC 12 В, 4 A
Потужність макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників)
Габарити 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г)
Вага 1,78 кг (без опаковання) / 2,78 кг (в опакованні)

Посібник користувача

PDF  Завантажити посібник користувача для RIGOL DHO914S (англ.).

Повні технічні характеристики

PDF  Завантажити повні технічні характеристики для RIGOL DHO914S (англ.).

Комплектація

  • Цифровий осцилограф RIGOL DHO914S — 1 шт.
  • Пасивний щуп PVP3150 (150 МГц) — 4 шт.
  • Мережевий кабель живлення – 1 шт
  • Кабель USB – 1 шт
  • Посібник користувача – 1 шт

Питання та відповіді

Чим DHO914S повільніший за DHO924S?
Смугою 125 МГц проти 250 МГц і часом наростання ≤2,8 нс проти ≤1,4 нс у RIGOL DHO924S. Решта однакова: 4 канали, 12 біт, дискретизація 1,25 Гвиб/с, пам'ять 50 МБ, графік Боде й генератор. Тож DHO914S достатньо для сигналів з повільнішими фронтами, а комплектні щупи PVP3150 розраховані на 150 МГц. Екран 7 дюймів.
Скільки каналів має генератор DHO914S?
Один: вбудований генератор сигналів довільної форми одноканальний. Разом із ним прилад будує графік Боде, тобто частотну характеристику схеми. Для задач, де потрібні два незалежні вихідні сигнали, його не вистачить. Сам осцилограф має 4 аналогові канали, 16 цифрових доступні з опційним пробником PLA2216.
Що ловить піковий детектор DHO914S?
Збої тривалістю від 1,6 нс, навіть на повільних розгортках, коли звичайна дискретизація такі імпульси пропустила б. У режимі UltraAcquire прилад захоплює до 1 000 000 осц/с, у векторному режимі 30 000 осц/с. Запис і відтворення вміщують до 500 000 осцилограм, а пошук і навігація допомагають швидко знайти аномалію.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • чотириканальний
  • з 16-канальнм логічним аналізатором
Тип
  • настільний
  • з вбудованим генератором
  • сенсорний
Частота дискретизації
  • 1,25 Гвиб/с
Об'єм пам'яті
  • 50 МБ
Смуга пропускання
  • 125 МГц

Відгуки клієнтів

Часто задавані питання

Чим DHO914S повільніший за DHO924S?

Смугою 125 МГц проти 250 МГц і часом наростання ≤2,8 нс проти ≤1,4 нс у <a href="{{p,915167}}">RIGOL DHO924S</a>. Решта однакова: 4 канали, 12 біт, дискретизація 1,25 Гвиб/с, пам'ять 50 МБ, графік Боде й генератор. Тож DHO914S достатньо для сигналів з повільнішими фронтами, а комплектні щупи PVP3150 розраховані на 150 МГц. Екран 7 дюймів.

Скільки каналів має генератор DHO914S?

Один: вбудований генератор сигналів довільної форми одноканальний. Разом із ним прилад будує графік Боде, тобто частотну характеристику схеми. Для задач, де потрібні два незалежні вихідні сигнали, його не вистачить. Сам осцилограф має 4 аналогові канали, 16 цифрових доступні з опційним пробником PLA2216.

Що ловить піковий детектор DHO914S?

Збої тривалістю від 1,6 нс, навіть на повільних розгортках, коли звичайна дискретизація такі імпульси пропустила б. У режимі UltraAcquire прилад захоплює до 1 000 000 осц/с, у векторному режимі 30 000 осц/с. Запис і відтворення вміщують до 500 000 осцилограм, а пошук і навігація допомагають швидко знайти аномалію.
