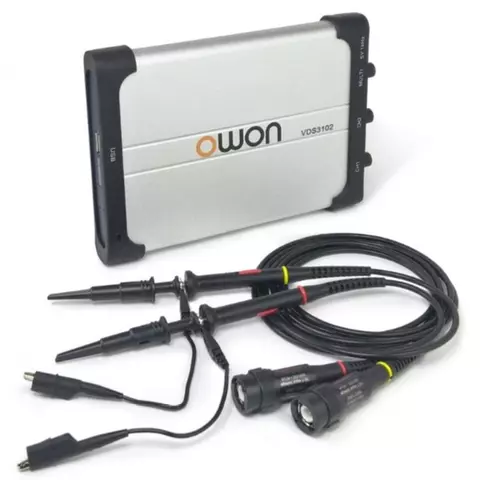

OWON VDS3102 – двоканальний цифровий USB-осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с та глибиною пам'яті 10 МБ. Компактний та недорогий прилад має відмінні технічні характеристики віртуального осцилографа, що уможливлює його використання як в домашніх, так і в промислових умовах. Також він може використовуватися в освітніх цілях.
| Смуга пропускання | 100 МГц |
| Час наростання | ≤5,8 нс |
| Кількість каналів | 2 + 1 |
| Частота дискретизації | 1 Гвиб/с |
| Глибина пам'яті | 10 МБ |
| Роздільна здатність по вертикалі | 8 біт |
| Швидкість розгортки | від 5 нс/под до 100 с/под |
| Чутливість по вертикалі | від 5 мВ/под до 5 В/под |
| Режими входу | DC, AC, GND |
| Вхідний опір | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Ізоляція каналів | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальна вхідна напруга | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коефіцієнт розподілу | 1X, 10X, 100X, 1000X |
| Умови синхронізації | Edge, Pulse, Video, Slope, Alternate |
| Курсорні вимірювання | △V, △T |
| Автоматичні вимірювання | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математичні функції | додавання, віднімання, множення, ділення, інверсія, ШПФ |
| Фігури Ліссажу | є, ±3º |
| Інтерфейс | USB 2.0 |
| Живлення | ≤5 В / 1,5 A |
| Споживана потужність | ≤6,5 Вт |
| Розміри | 170 × 120 × 18 мм |
| Вага | 0,26 кг |
Завантажити інструкцію користувача для OWON VDS3102 (англ.)
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Ширша смуга піднімає верхню частоту, форму якої прилад передає без завалу, і скорочує власний фронт: 5,8 нс тут проти більшого значення в молодшої моделі. Решта збігається — дискретизація 1 Гвиб/с, пам'ять 10 МБ, розв'язка USB, той самий набір запуску. Якщо швидких сигналів у роботі немає, <a href="{{p,888004}}">OWON VDS2062</a> закриває завдання повністю.
Вона розриває зв'язок між землею комп'ютера й землею вимірювального входу. Виграш подвійний: у сигнал не лізуть перешкоди від блока живлення ноутбука, а сам комп'ютер захищений, якщо в схемі щось піде не так. Для USB-осцилографа це найважливіша конструктивна деталь, бо саме через землю такі прилади й убивають ноутбуки.
Це власна швидкодія вхідного тракту: навіть ідеально різкий перепад прилад намалює з таким фронтом. Виміряний фронт завжди складається з реального й приладового, тому при роботі з перепадами коротшими за десяток наносекунд похибка стає помітною. Параметр жорстко пов'язаний зі смугою пропускання, яка тут становить 100 МГц.
Додавання, віднімання, множення, ділення й швидке перетворення Фур'є. Множення двох каналів дає миттєву потужність, коли на одному напруга, а на другому струм; віднімання перетворює два входи в один диференціальний. ШПФ показує спектр, і його можна тримати на екрані одночасно з осцилограмою або режимом X-Y.
