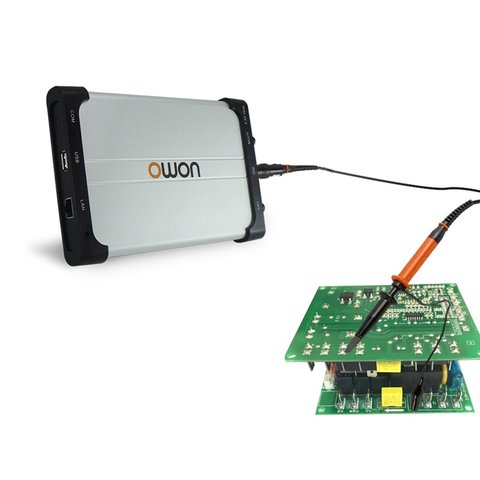

OWON VDS3102 – двухканальный цифровой USB-осциллограф с полоской пропускания 100 МГц, частотой дискретизации 1 ГВыб/с и объемом памяти 10 MБ. Компактный и недорогой прибор обладает отличными техническими характеристиками виртуального осциллографа, что делает возможным его использование как в домашних, так и в промышленных условиях. Также он может использоваться в образовательных целях.
| Полоса пропускания | 100 МГц |
| Время нарастания фронта | ≤5,8 нс |
| Количество каналов | 2+1 |
| Частота дискретизации | 1 ГВыб/с |
| Объем памяти | 10 МБ |
| Разрешение по вертикали | 8 бит |
| Скорость развертки | от 5 нс/дел до 100 с/дел |
| Усиление по вертикали | от 5 мВ/дел до 5 В/дел |
| Режимы по входу | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное напряжение по входу | 40 В (PK - PK) (DC+AC, PK - PK) |
| Коэффициент деления | 1X, 10X, 100X, 1000X |
| Условия синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Курсорные измерения | △V, △T |
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математические функции | сложение, вычитание, умножение, деление, инверсия, БПФ |
| Фигуры Лиссажу | ±3º |
| Интерфейс | USB 2.0 |
| Питание | ≤5 В / 1,5 A |
| Потребляемая мощность | ≤6,5 Вт |
| Габариты | 170 × 120 × 18 мм |
| Вес | 0,26 кг |
Загрузить руководство пользователя OWON VDS3102 (англ.)
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Более широкая полоса поднимает верхнюю частоту, форму которой прибор передает без завала, и сокращает собственный фронт: 5,8 нс здесь против большего значения у младшей модели. Остальное совпадает — дискретизация 1 Гвыб/с, память 10 МБ, развязка USB, тот же набор запуска. Если быстрых сигналов в работе нет, <a href="{{p,888004}}">OWON VDS2062</a> закрывает задачу полностью.
Она разрывает связь между землей компьютера и землей измерительного входа. Выигрыш двойной: в сигнал не лезут помехи от блока питания ноутбука, а сам компьютер защищен, если в схеме что-то пойдет не так. Для USB-осциллографа это самая важная конструктивная деталь, ведь именно через землю такие приборы и убивают ноутбуки.
Это собственное быстродействие входного тракта: даже идеально резкий перепад прибор нарисует с таким фронтом. Измеренный фронт всегда складывается из реального и приборного, поэтому при работе с перепадами короче десятка наносекунд погрешность становится заметной. Параметр жестко связан с полосой пропускания, которая здесь составляет 100 МГц.
Сложение, вычитание, умножение, деление и быстрое преобразование Фурье. Умножение двух каналов дает мгновенную мощность, когда на одном напряжение, а на втором ток; вычитание превращает два входа в один дифференциальный. БПФ показывает спектр, и его можно держать на экране одновременно с осциллограммой или режимом X-Y.
