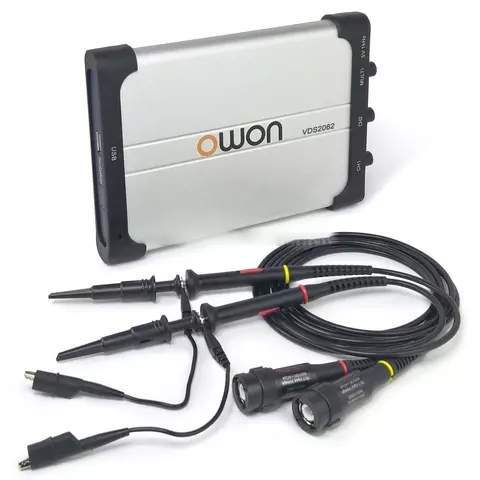

OWON VDS2062 – двоканальний цифровий USB-осцилограф зі смугою пропускання 60 МГц, частотою дискретизації 1 Гвиб/с та глибиною пам'яті 10 МБ. Компактний та недорогий прилад має відмінні технічні характеристики віртуального осцилографа, що уможливлює його використання як в домашніх, так і в промислових умовах. Також він може використовуватися в освітніх цілях.
| Смуга пропускання | 60 МГц |
| Час наростання | ≤5,8 нс |
| Кількість каналів | 2 + 1 |
| Частота дискретизації | 1 Гвиб/с |
| Глибина пам'яті | 10 МБ |
| Роздільна здатність по вертикалі | 8 біт |
| Швидкість розгортки | від 5 нс/под до 100 с/под |
| Чутливість по вертикалі | від 5 мВ/под до 5 В/под |
| Режими входу | DC, AC, GND |
| Вхідний опір | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Ізоляція каналів | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальна вхідна напруга | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коефіцієнт розподілу | 1X, 10X, 100X, 1000X |
| Умови синхронізації | Edge, Pulse, Video, Slope, Alternate |
| Курсорні вимірювання | △V, △T |
| Автоматичні вимірювання | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математичні функції | додавання, віднімання, множення, ділення, інверсія, ШПФ |
| Фігури Ліссажу | є, ±3º |
| Інтерфейс | USB 2.0 |
| Живлення | ≤5 В / 1,5 A |
| Споживана потужність | ≤6,5 Вт |
| Розміри | 170 × 120 × 18 мм |
| Вага | 0,26 кг |
Завантажити інструкцію користувача для OWON VDS2062 (англ.)
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Тим, хто працює з мікроконтролерними схемами, живленням, аудіо, приводами й шинами на кілька мегабіт: усе це лягає в шістдесят мегагерц із запасом на гармоніки фронту. Тісно стає на швидких послідовних інтерфейсах і тактових сигналах у сотні мегагерц. VDS2062 дає при цьому дискретизацію 1 Гвиб/с і пам'ять 10 МБ.
Довгий запис на повній швидкості. При короткому буфері прилад на повільній розгортці розріджує вибірку, і вузький збій між двома точками просто зникає. Десять мегабайт дозволяють тримати темп 1 Гвиб/с на помітному інтервалі, тому пакет обміну по шині разом із коротким викидом у ньому видно за один захват.
Один канал відкладається по горизонталі, другий по вертикалі, і замість двох ліній у часі виходить фігура. Так дивляться фазовий зсув між сигналами, знімають вольт-амперну характеристику й перевіряють симетрію каналів. Прилад показує цей режим одночасно зі звичайною осцилограмою, як і результат ШПФ.
Так, і саме для нього прилад часто й беруть: ціна невелика, а характеристики повноцінні — смуга 60 МГц, дискретизація 1 Гвиб/с, розширений запуск за фронтом, відео, нахилом, тривалістю імпульсу й по черзі. Мінус у тому, що потрібен комп'ютер, тобто в аудиторії на кожне місце має бути ноутбук. Вертикальна чутливість від 5 мВ/под до 5 В/под.
