Цифровий осцилограф FNIRSI 5012H

Код: 895990
Цифровий осцилограф FNIRSI 5012H
Все про товар
Опис
Характеристики
Відео
4 233 ₴
3 995 ₴
Ціна з ПДВ

Все про товар

Бестселер
5 (1)
0.6 кг
Наявність на складі:
  • Львів
Гарантія: 6 місяців
Портативний одноканальний осцилограф. Частота дискретизації 500 Мвиб/с, смуга пропускання 100 МГц. TFT-дисплей (2,4"), літієва батарея 3000 мАг (до 8 годин роботи). Читати далі
4 233 ₴
3 995 ₴
Ціна з ПДВ
4 233 ₴
3 995 ₴
Ціна з ПДВ

Також вас можуть зацікавити

Портативний цифровий осцилограф FNIRSI 150
Бестселер
ID: 895991

Портативний цифровий осцилограф FNIRSI 150

5 (2)
1 453 ₴
940 ₴
Ціна з ПДВ
Портативний одноканальний осцилограф зі смугою пропускання 200 кГц, частотою дискретизації 1 Мвиб/с, глибиною пам'яті 1 кБ і 2,4" TFT-дисплеєм.
Наявність на складі:
  • Львів
ID: 895991 0.5 кг
Цифровий осцилограф FNIRSI DSO PRO
Бестселер
ID: 910523

Цифровий осцилограф FNIRSI DSO PRO

4 (1)
2 434 ₴
2 115 ₴
Ціна з ПДВ
Мініатюрний одноканальний осцилограф з 3 режимами розгортки, смугою пропускання 5 МГц, частотою дискретизації 20 МВиб/с та глибиною пам'яті 40 кБ
Наявність на складі:
  • Львів
ID: 910523 0.5 кг
Цифровий осцилограф FNIRSI 1C15+
Бестселер
ID: 910522

Цифровий осцилограф FNIRSI 1C15+

5 (1)
4 185 ₴
3 666 ₴
Ціна з ПДВ
Портативний одноканальний цифровий осцилограф зі смугою пропускання 110 МГц, частотою дискретизації 500 МВиб/с, об'ємом пам'яті 240 кБ та 2,4" TFT-дисплеєм.
Наявність на складі:
  • Львів
ID: 910522 0.5 кг
Цифровий осцилограф FNIRSI DPOX180H
Бестселер
ID: 916294

Цифровий осцилограф FNIRSI DPOX180H

8 733 ₴
7 990 ₴
Ціна з ПДВ
Портативний двоканальний цифровий осцилограф зі смугою пропускання до 180 МГц, частотою дискретизації до 500 Мвиб/с, вбудованим генератором і технологією флоурісценції
Наявність на складі:
  • Львів
ID: 916294 1 кг

Опис

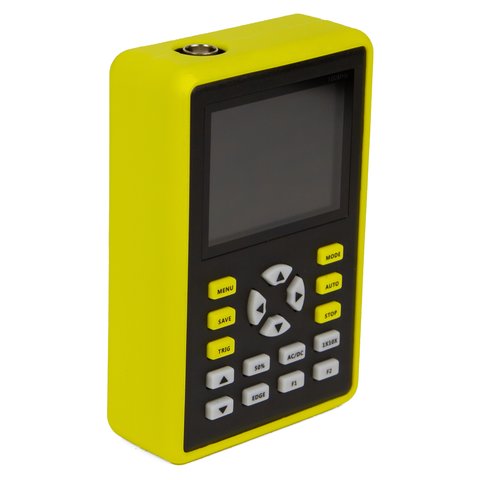

FNIRSI 5012H – це портативний одноканальний цифровий осцилограф. Частота дискретизації 500 Мвиб/с, смуга пропускання 100 МГц. Оснащений кольоровим 2,4-дюймовим TFT-дисплеєм, живиться від вбудованої літієвої батареї 3000 мАг, що забезпечує до 8 годин безперервної роботи.

Особливості

  • Компактність.
  • Функція післясвітіння.
  • 2.4-дюймовий кольоровий екран.
  • 100 МГц аналоговий вхід, 500 Мвиб/с частота дискретизації (1X = 5 МГц, 10X = 100 МГц).
  • Потужний файловий менеджер: підтримка перегляду та видалення ескізів тощо.
  • До 12 параметрів вимірювання: за напругою VPP, VP, Vmax, Vmin, Vavg, Vrms, частотні, Duty +, Duty-, Time +, Time-, Time.
  • Функція запуску (одиночна, нормальна, автоматична).
  • Можливість збереження сигналів натисканням на одну кнопку.
  • Функція автоматичного вимірювання.
  • Вбудована пам'ять 64 МБ, максимальне зберігання 2000 сигналів.
  • Функція паузи дозволяє будь-якої миті заморозити сигнал.
  • Функція регулювання яскравості екрану.
  • Вбудований літієвий акумулятор 3000 мАг, що забезпечує до 8 годин безперервного використання.
  • Неслизький силіконовий чохол.

Технічні характеристики

Кількість каналів 1
Смуга пропускання 100 МГц
Частота дискретизації 500 МВиб/с
Глибина запису 128 Кб

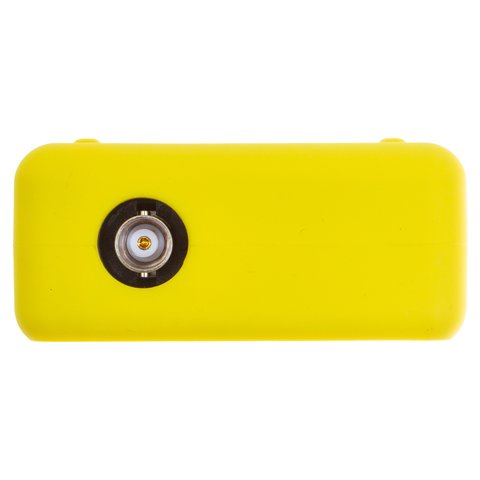

Вхідні параметри
Режими входу DC, AC
Вхідний імпеданс 1 МОм, 25 пФ
Коефіцієнт розподілу стандартних пробників 1 Х, 10 Х
Максимальна вхідна напруга 80 В (1 X), 800 В (10 Х)
Горизонтальна розгортка
Коефіцієнт розгортки 50 с/под - 6 нс/под
Вертикальна розгортка
Коефіцієнт розгортки 50 мВ/под - 100 В/под
Час наростання < 3 нс
Вертикальна роздільна здатність 8 біт
Точність напруги ± 2%
Точність частоти ± 0,01%
Система синхронізації
Режими синхронізації автоматичний, нормальний, одиночний
Режим тригера за фронтом (що спадає або наростає)
Система вимірювання
Автоматичні вимірювання VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-
Курсорні вимірювання XY, тригер Y
Загальні характеристики
Дисплей кольоровий TFT-дисплей, 2.4 дюйма, 320 × 240 пікселів
Живлення вбудована літієва батарея 3000 мАг, 8 годин безперервної роботи

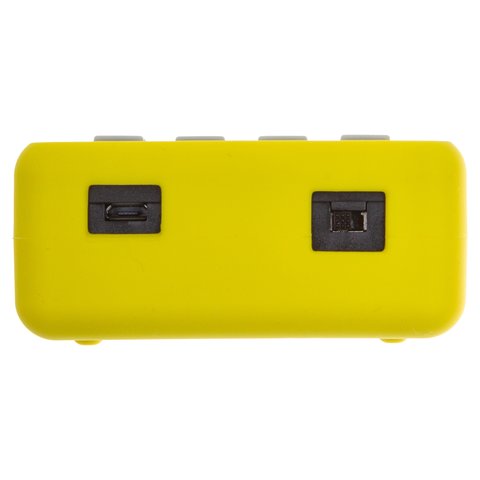

Інтерфейс Micro-USB
Вбудована пам'ять 64 МБ
Габарити 144 × 74 × 33 мм
Вага нетто 388 г

Посібник користувача

PDF  Завантажити посібник користувача для FNIRSI 5012H (англ.).

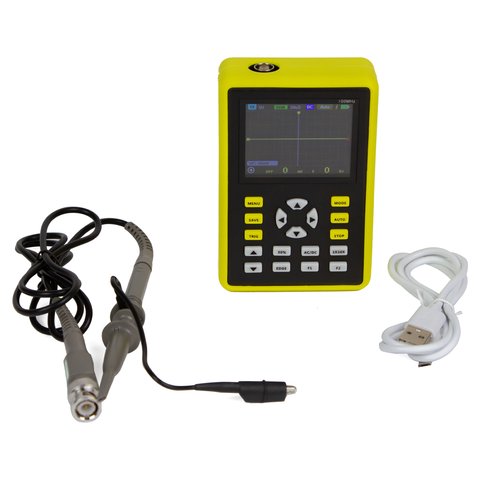

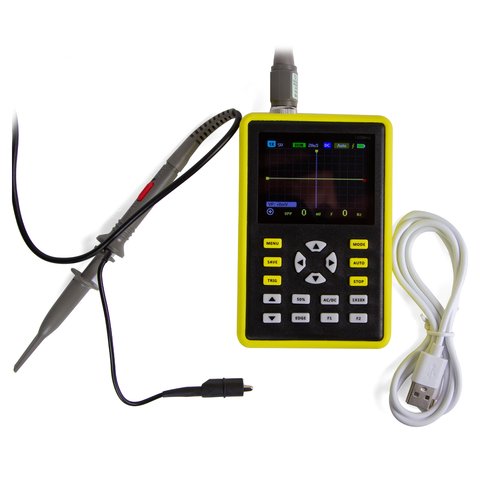

Комплектація

  • Цифровий осцилограф FNIRSI 5012H — 1 шт.
  • Вимірювальний щуп — 1 шт.
  • Кабель micro-USB — 1 шт.
  • Посібник користувача (англ.) — 1 шт.

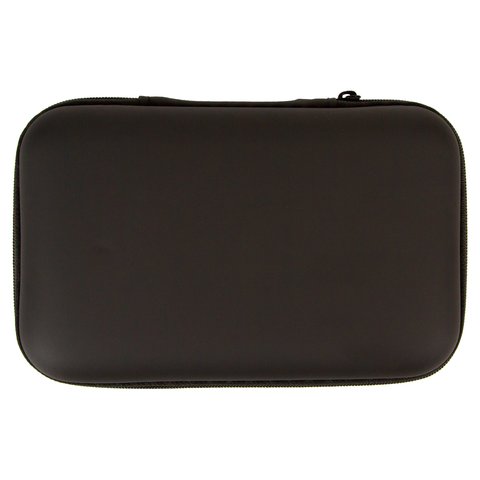

  • Сумка для зберігання та транспортування — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Чому смуга FNIRSI 5012H залежить від дільника щупа?
Бо аналоговий вхід приладу заявлений так: у положенні 1× смуга 5 МГц, у положенні 10× – повні 100 МГц. Причина у вхідній ємності 25 пФ при опорі 1 МОм: без дільника вона разом із джерелом утворює фільтр, який зрізає високі частоти. Тому цифру «100 МГц» у характеристиках треба читати разом із дільником, і працювати на високих частотах можна лише в положенні 10×.
Яка глибина запису у FNIRSI 5012H?
128 Кб при частоті дискретизації 500 МВиб/с. Це коротке вікно: на повній швидкості пам'ять заповнюється за частку мілісекунди, тому довгі процеси дивляться на повільній розгортці, де дискретизація автоматично знижується. Коефіцієнт розгортки від 50 с/под до 6 нс/под, час наростання менше 3 нс, вертикальна роздільна здатність 8 біт, точність напруги ±2%.
Наскільки малий екран у FNIRSI 5012H?
Кольоровий екран на 2,4 дюйма, і це найменший дисплей у портативній лінійці. Плюс у габаритах: прилад справді кишеньковий і живиться через micro-USB. Мінус у тому, що з дванадцяти параметрів вимірювання одночасно видно лише частину, а форму сигналу разом із таблицею значень доводиться перемикати. Є функція післясвітіння й файловий менеджер із переглядом ескізів.
Яку напругу тримає вхід FNIRSI 5012H?
80 В із дільником 1× і 800 В із дільником 10×, вхідний імпеданс 1 МОм із ємністю 25 пФ. Це вдвічі більший запас, ніж у двоканальних моделей серії 1000, де межа 40 і 400 В відповідно. Вертикальний коефіцієнт від 50 мВ/под до 100 В/под. Прилад одноканальний, тому для порівняння двох сигналів у часі він не годиться, а от для контролю одного вузла запасу по напрузі достатньо.

Характеристики

Кількість каналів
  • одноканальний
Смуга пропускання
  • 100 МГц
Тип
  • портативний
Частота дискретизації
  • 500 МВиб/с
Діагональ екрану
  • 2,4" TFT дисплей
Об'єм пам'яті
  • 128 кБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Чому смуга FNIRSI 5012H залежить від дільника щупа?

Бо аналоговий вхід приладу заявлений так: у положенні 1× смуга 5 МГц, у положенні 10× – повні 100 МГц. Причина у вхідній ємності 25 пФ при опорі 1 МОм: без дільника вона разом із джерелом утворює фільтр, який зрізає високі частоти. Тому цифру «100 МГц» у характеристиках треба читати разом із дільником, і працювати на високих частотах можна лише в положенні 10×.

Яка глибина запису у FNIRSI 5012H?

128 Кб при частоті дискретизації 500 МВиб/с. Це коротке вікно: на повній швидкості пам'ять заповнюється за частку мілісекунди, тому довгі процеси дивляться на повільній розгортці, де дискретизація автоматично знижується. Коефіцієнт розгортки від 50 с/под до 6 нс/под, час наростання менше 3 нс, вертикальна роздільна здатність 8 біт, точність напруги ±2%.

Наскільки малий екран у FNIRSI 5012H?

Кольоровий екран на 2,4 дюйма, і це найменший дисплей у портативній лінійці. Плюс у габаритах: прилад справді кишеньковий і живиться через micro-USB. Мінус у тому, що з дванадцяти параметрів вимірювання одночасно видно лише частину, а форму сигналу разом із таблицею значень доводиться перемикати. Є функція післясвітіння й файловий менеджер із переглядом ескізів.

Яку напругу тримає вхід FNIRSI 5012H?

80 В із дільником 1× і 800 В із дільником 10×, вхідний імпеданс 1 МОм із ємністю 25 пФ. Це вдвічі більший запас, ніж у двоканальних моделей серії 1000, де межа 40 і 400 В відповідно. Вертикальний коефіцієнт від 50 мВ/под до 100 В/под. Прилад одноканальний, тому для порівняння двох сигналів у часі він не годиться, а от для контролю одного вузла запасу по напрузі достатньо.
