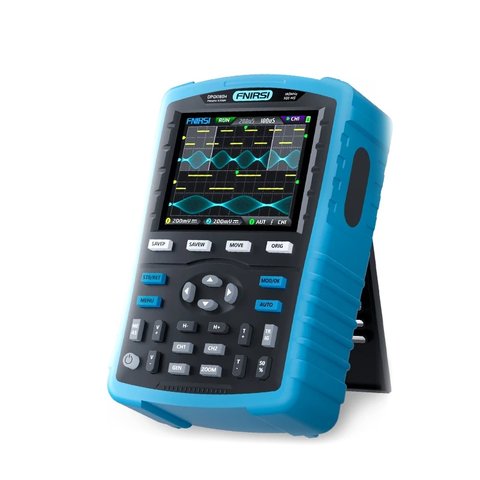

Цифровий осцилограф FNIRSI DPOX180H

Код: 916294
Цифровий осцилограф FNIRSI DPOX180H
Все про товар
Опис
Характеристики
Відео
8 733 ₴
7 990 ₴
Ціна з ПДВ

Все про товар

Бестселер
1 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Портативний двоканальний цифровий осцилограф зі смугою пропускання до 180 МГц, частотою дискретизації до 500 Мвиб/с, вбудованим генератором і технологією флоурісценції Читати далі
8 733 ₴
7 990 ₴
Ціна з ПДВ
8 733 ₴
7 990 ₴
Ціна з ПДВ

Опис

FNIRSI DPOX180H – це портативний двоканальний цифровий осцилограф зі смугою пропускання кожного каналу до 180 МГц з частотою дискретизації до 500 Мвиб/с, вбудованим генератором (синус 20 МГц, меандр, трикутник, імпульс, постійна напруга тощо, загалом 14 стандартних вбудованих форм сигналів) і технологією флуоресценції, яка максимально наближує вигляд форми сигналу до аналогових осцилографів на ЕПТ.

Особливості

  • Висока чутливість від 5 мВ/под, забезпечує можливість аналізу сигналів низького рівня
  • Широка часова база від 5 нс до 50 с, дозволяє детально розглянути як швидкоплинні, так і повільні зміни
  • Висока швидкість оновлення осцилограм 5000 осц/с, значно збільшує ймовірність захоплення одноразових сплесків і ''ілюзорних'' сигналів, що важливо для аналізу неперіодичних сигналів
  • Технологія цифрового фосфору – використовується градієнт кольору для інформування про частоту повторення форми сигналу
  • Вбудований генератор з можливістю генерації 14 стандартних форм сигналів і можливістю повторення осцилограми (вихідна напруга 1 В, частота 20 МГц для синуса, 10 МГц для інших форм)
  • 2,8-дюймовий дисплей IPS, роздільна здатність 320 × 240
  • Захоплення осцилограм у режимі реального часу: auto, single, regular; rising-edge trigger mode, falling-edge trigger mode
  • Функція ZOOM – забезпечує зручний інструмент масштабування в діапазоні від 2 до 1000 для детального аналізу
  • Обмеження смуги частот до 20 МГц для фільтрування високочастотних перешкод за потреби
  • Функція клонування, що дозволяє генерувати захоплений осцилографом сигнал
  • Вбудований акумулятор 3000 мАг забезпечує автономність до 3,5 години
  • Швидка функція автоналаштування, автоматично встановлює налаштування для більшості періодичних сигналів
  • Аналіз у частотній області FFT: зручний інструмент для швидкого аналізу сигналу за допомогою БПФ
  • Вбудована пам'ять на 120 Мб для збереження до 250 налаштувань, або 90 форм сигналів для перегляду і подальшого аналізу

Технічні характеристики

Кількість каналів 2
Смуга пропускання 180 МГц (можливе обмеження до 20 МГц)
Швидкість наростання сигналу 2,5 нс
Частота дискретизації 500 МВиб/с
Тип входу DC/AC (відкритий/закритий)
Вхідний імпеданс 1 МОм
Вхідна ємність 18 пФ
Вбудована пам'ять 120 кБ
Чутливість від 5 мВ/под до 10 В/под (1X), похибка: ±2%
Період синхронізації від 5 нс/под до 50 с/под, похибка 0.01% з функцією ZOOM
Діапазон вимірювань 40 мВ ~ 80 В (1X)
Режим синхронізації auto / single / regular
Умови синхронізації передній фронт / задній фронт
Курсорні вимірювання частота, період, амплітуда
Масштабування ZOOM за часом підтримується
Цифрова технологія флуоресценці підтримується
Автоматичне обмеження смуги пропускання підтримується
Технологія колірної температури підтримується
Режим скролінгу підтримується
Зберігання знімків екрана 90
Зберігання форм хвилі 250 груп
Захоплення сигналів 500
Менеджер форм хвилі підтримується
Виведення форми хвиль підтримується
Режим X-Y підтримується
Аналіз Фур'є (FFT) підтримується
Захист від високої напруги підтримується
Інтерфейс заряджання та передавання даних USB
Автоматичне вимкнення від 5 хвилин до 2 годин
Максимальна вхідна напруга 400 В
Дисплей 2,8-дюймовий, 320 × 240 пікселів, тип матриці: IPS
Оновлення вбудованого ПЗ підтримується
Вбудований акумулятор 3000 мАг (до 3,5 години роботи в режимі очікування)
Автоматичні вимірювання 12 вимірювань
Вбудований генератор сигналів 14 типів стандартних функцій
Габарити 135 × 90 × 40 мм
Вага 680 г

Відео

Youtube video

Комплектація

  • Цифровий осцилограф FNIRSI DPOX180H — 1 шт.
  • Високочастотний щуп з дільником 200 МГц (1X та 10X) — 2 шт.
  • Адаптер живлення 5 В 2 А — 1 шт.
  • USB-кабель заряджання та передачі даних — 1 шт.
  • Посібник користувача — 1 шт.

Питання та відповіді

Що дає технологія цифрового фосфору в DPOX180H?
Яскравість точки на екрані залежить від того, як часто сигнал через неї проходить, і градієнт кольору показує це прямо. Замість однієї лінії видно щільність: де сигнал стабільний, там колір насичений, де гуляє — блідий. Разом зі швидкістю оновлення 5000 осцилограм на секунду це основний спосіб побачити рідкісну аномалію серед нормальних періодів. Дисплей IPS на 2,8 дюйма з роздільністю 320 × 240.
Навіщо в DPOX180H функція ZOOM із кратністю до 1000?
Вона розтягує вибраний фрагмент запису, не змінюючи умов захоплення. Пам'ять приладу 120 кБ, і при діапазоні розгортки від 5 нс/под до 50 с/под у неї вміщується довгий фрагмент, у якому цікава подія займає крихітну частину. ZOOM дозволяє знайти цю подію й розглянути її з кратністю від 2 до 1000, замість того щоб перезапускати захоплення з іншою розгорткою. Похибка за часом 0,01%.
Чому смуга DPOX180H обмежується двадцятьма мегагерцами за вибором?
Це фільтр проти високочастотних завад. Повна смуга приладу 180 МГц, але коли треба подивитися пульсації живлення чи слабкий сигнал датчика, весь шум вище двадцяти мегагерц лише заважає. Увімкнене обмеження лишає корисну складову. Чутливість приладу починається від 5 мВ/под, і саме на таких масштабах фільтр потрібен найбільше. Похибка вимірювання амплітуди ±2%.
Який щуп іде в комплекті DPOX180H?
Високочастотний щуп із дільником на 200 МГц, що перемикається між положеннями 1X і 10X. Тут комплектація зроблена правильно: смуга щупа з запасом відносно смуги приладу в 180 МГц, тому вузьким місцем тракту він не стає. Вхідний імпеданс осцилографа 1 МОм із вхідною ємністю 18 пФ, діапазон вимірювань від 40 мВ до 80 В у положенні 1X.

Характеристики

Діагональ екрану
  • 2,8" TFT дисплей
Кількість каналів
  • двоканальний
Тип
  • портативний
Частота дискретизації
  • 500 МВиб/с
Об'єм пам'яті
  • 128 кБ
Смуга пропускання
  • 180 МГц

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Що дає технологія цифрового фосфору в DPOX180H?

Яскравість точки на екрані залежить від того, як часто сигнал через неї проходить, і градієнт кольору показує це прямо. Замість однієї лінії видно щільність: де сигнал стабільний, там колір насичений, де гуляє — блідий. Разом зі швидкістю оновлення 5000 осцилограм на секунду це основний спосіб побачити рідкісну аномалію серед нормальних періодів. Дисплей IPS на 2,8 дюйма з роздільністю 320 × 240.

Навіщо в DPOX180H функція ZOOM із кратністю до 1000?

Вона розтягує вибраний фрагмент запису, не змінюючи умов захоплення. Пам'ять приладу 120 кБ, і при діапазоні розгортки від 5 нс/под до 50 с/под у неї вміщується довгий фрагмент, у якому цікава подія займає крихітну частину. ZOOM дозволяє знайти цю подію й розглянути її з кратністю від 2 до 1000, замість того щоб перезапускати захоплення з іншою розгорткою. Похибка за часом 0,01%.

Чому смуга DPOX180H обмежується двадцятьма мегагерцами за вибором?

Це фільтр проти високочастотних завад. Повна смуга приладу 180 МГц, але коли треба подивитися пульсації живлення чи слабкий сигнал датчика, весь шум вище двадцяти мегагерц лише заважає. Увімкнене обмеження лишає корисну складову. Чутливість приладу починається від 5 мВ/под, і саме на таких масштабах фільтр потрібен найбільше. Похибка вимірювання амплітуди ±2%.

Який щуп іде в комплекті DPOX180H?

Високочастотний щуп із дільником на 200 МГц, що перемикається між положеннями 1X і 10X. Тут комплектація зроблена правильно: смуга щупа з запасом відносно смуги приладу в 180 МГц, тому вузьким місцем тракту він не стає. Вхідний імпеданс осцилографа 1 МОм із вхідною ємністю 18 пФ, діапазон вимірювань від 40 мВ до 80 В у положенні 1X.
