Портативний цифровий осцилограф FNIRSI 150
Все про товар
- Львів
Також вас можуть зацікавити
Опис

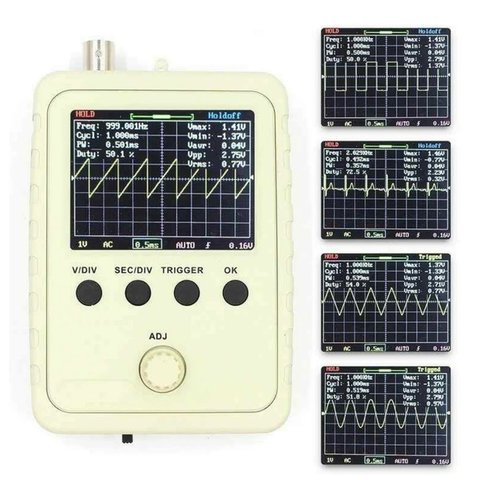

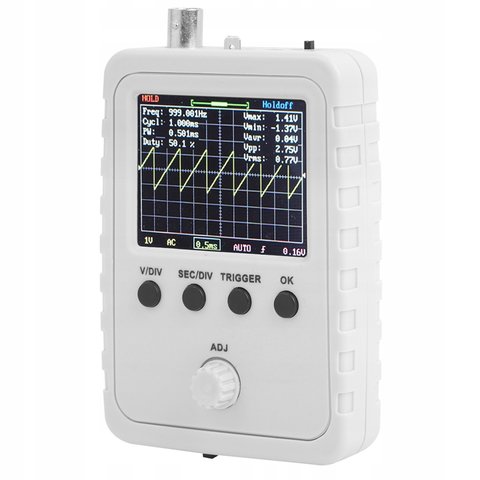

FNIRSI 150 – це цифровий портативний осцилограф, вага якого становить лише 100 г. FNIRSI 150 використовується для зображення осцилограм, вимірювання частоти, періоду і прогальності сигналу, а також для вимірювання декількох видів напруги. Осцилограф оснащений 2,4-дюймовим TFT-дисплеєм з яскравим підсвічуванням.
Особливості
- Компактність і точність вимірювань.

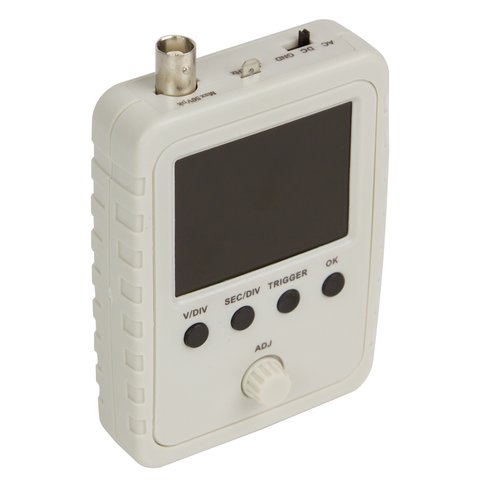

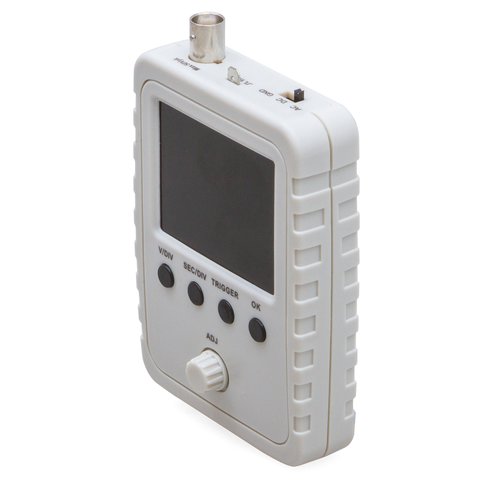

- На передній панелі осцилографа розташовані чотири кнопки і ручка енкодера:
- V/DIV – налаштування вертикальної розгортки;
- SEC/DIV – налаштування горизонтальної розгортки;
- TRIGGER – налаштування режиму та типу синхронізації;
- OK – режим HOLD, увімкнення/вимкнення вимірювання;
- ADJ – зміна обраного параметра.
- Використовується для діагностування та налагодження аудіопідсилювачів, автомобільних давачів, імпульсних блоків живлення.
Технічні характеристики
| Кількість вимірювальних каналів | 1 |
| Ширина смуги вхідного сигналу | 0 - 200 кГц |
| Вертикальна чутливість | 5 мВ/под - 20 В/под |
| Максимальна похибка вимірювання амплітуди | 5% |
| Розрядність АЦП | 12 біт |
| Вхідний опір | 1 МОм |
| Вхідна напруга |
макс 50 В |

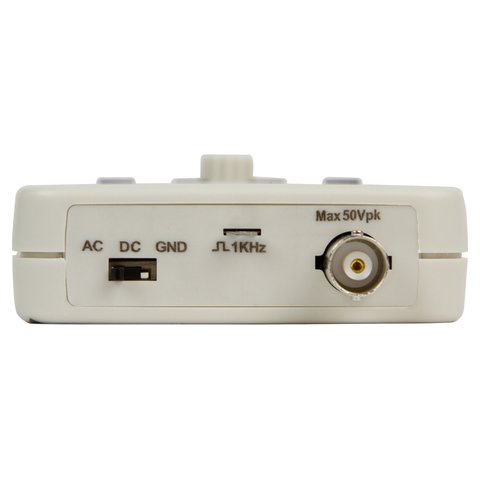

| Режим входу | DC, AC, GND |
| Максимальна частота дискретизації в реальному часі | 1 Мвиб/с |
| Розгортка | 10 мкс/под - 500 с/под |
| Довжина буфера пам'яті | 1024 кб |
| Режими вимірювання | автоматичний, нормальний, одиночний імпульс |
| Тригер синхронізації | фронт / спад |
| Положення тригера | 1/2 розміру буфера |
| Дисплей | TFT, 320 × 240 (2,4 дюйма) кольоровий |

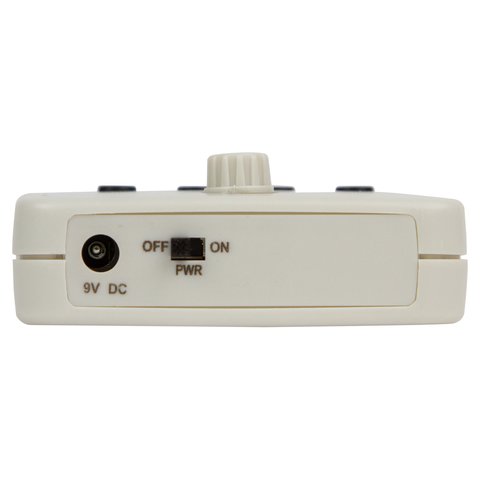

| Напруга живлення |
9 В DС |
| Споживаний струм | 120 мА |
| Габаритні розміри | 115 × 75 × 22 мм |
| Вага (без кабелів і блоку живлення) | 100 г |
Комплектація

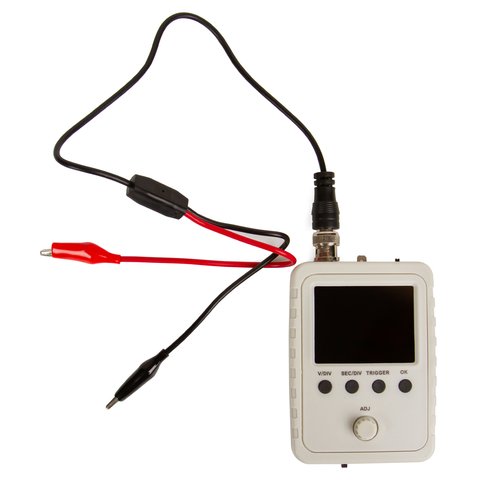

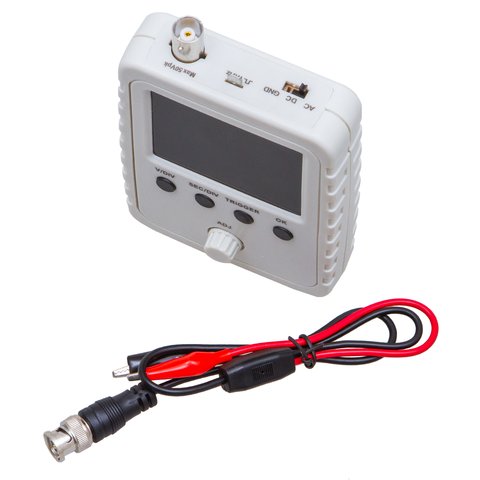

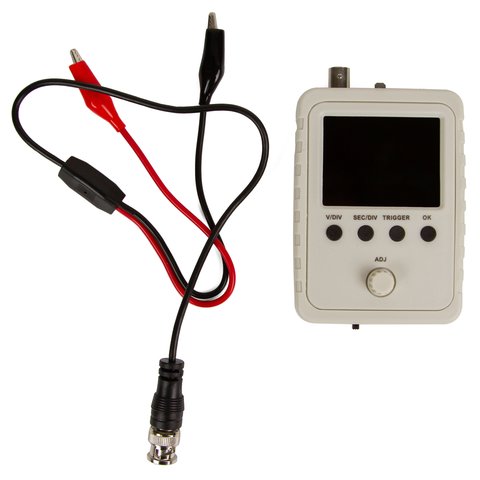

- Портативний цифровий осцилограф FNIRSI 150 — 1 шт.
- Вимірювальний щуп — 1 шт.
- Інструкція користувача — 1 шт.
Блок живлення в комплект не входить.
Осцилографи та робота з ними
Характеристики
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Смуга пропускання |
|
| Діагональ екрану |
|
Відео
Відгуки клієнтів
Часто задавані питання
Чому смуга FNIRSI 150 обмежена двомастами кілогерцами?
Бо частота дискретизації в реальному часі становить 1 Мвиб/с, і на більшу смугу її просто не вистачає. Це не урізаний осцилограф, а прилад під інший клас сигналів: діапазон вхідного сигналу від 0 до 200 кГц покриває звукову техніку, автомобільні датчики й низькочастотну автоматику. Цифрові шини й тактові лінії таким приладом не дивляться, там потрібні хоча б десятки мегагерц.
Навіщо в FNIRSI 150 дванадцятибітний АЦП при вузькій смузі?
Розрядність і смуга відповідають за різні речі. Дванадцять біт дають у шістнадцять разів дрібніший крок по вертикалі, ніж вісім, тому прилад бачить малі зміни амплітуди, і саме це потрібно на аудіосигналах і виходах датчиків, де сигнал слабкий. Смуга ж відповідає за швидкість, а не за деталізацію. Максимальна похибка вимірювання амплітуди при цьому 5%, вертикальна чутливість від 5 мВ/под до 20 В/под.
Для яких задач створений FNIRSI 150?
Виробник називає діагностику й налагодження аудіопідсилювачів та автомобільних датчиків. Логіка в габаритах і живленні: прилад важить 100 г, має один канал і поміщається в кишеню, тому його беруть туди, куди настільний осцилограф не понесеш. Керування зведене до чотирьох кнопок і енкодера: V/DIV, SEC/DIV, TRIGGER і OK для режиму HOLD. Буфер пам'яті 1024 кб.
Яку напругу можна подавати на вхід FNIRSI 150?
Не більше 50 В, вхідний опір 1 МОм. Це найнижча межа серед портативних приладів FNIRSI, і вона визначає сферу застосування жорсткіше за смугу: мережеві кола 230 В таким приладом не дивляться навіть через дільник. Режими входу DC, AC і GND, розгортка від 10 мкс/под до 500 с/под, режими вимірювання: автоматичний, нормальний і одиночний імпульс.
