Цифровий осцилограф FNIRSI DSO PRO

Код: 910523
Цифровий осцилограф FNIRSI DSO PRO
Все про товар
Опис
Характеристики
Відео
2 434 ₴
2 115 ₴
Ціна з ПДВ

Все про товар

Бестселер
4 (1)
0.5 кг
Наявність на складі:
  • Львів
Гарантія: 6 місяців
Мініатюрний одноканальний осцилограф з 3 режимами розгортки, смугою пропускання 5 МГц, частотою дискретизації 20 МВиб/с та глибиною пам'яті 40 кБ Читати далі
2 434 ₴
2 115 ₴
Ціна з ПДВ
2 434 ₴
2 115 ₴
Ціна з ПДВ

Опис

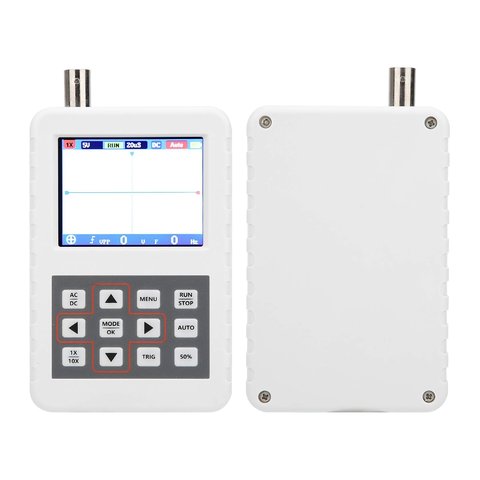

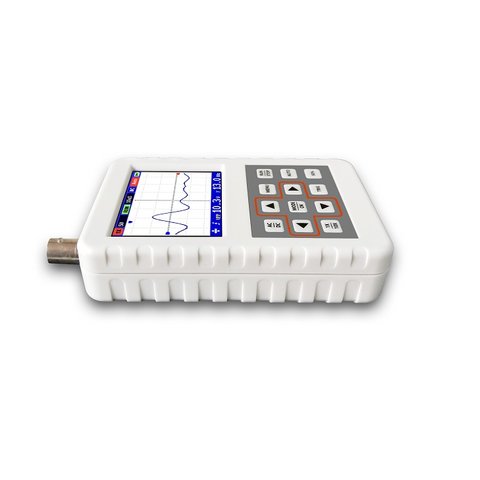

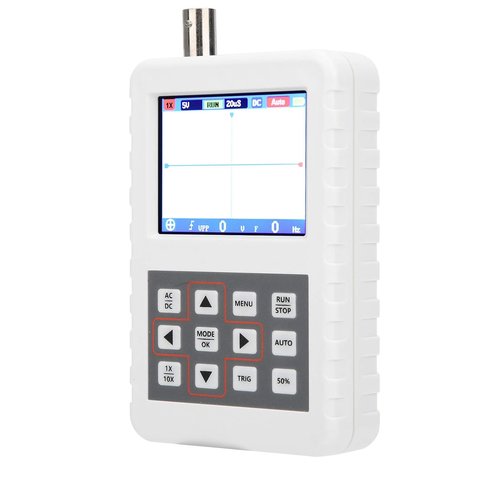

DSO FNIRSI PRO – це високопродуктивний повнофункціональний портативний осцилограф із частотою дискретизації в реальному часі до 20 МВиб/с та аналоговою смугою пропускання 5 МГц, глибиною пам'яті 40 кБ та вбудованою пам'яттю 16 МБ, обладнаний 2,4-дюймовим високочітким РК-екраном з роздільною здатністю 320 × 240. Завдяки повній функції розгортки (одинарний, стандартний, автоматичний режими) можна вільно використовувати як періодичний аналоговий сигнал, так і аперіодичний цифровий сигнал. Режим довготермінового базового сканування дозволяє відстежувати повільні зміни сигналу. Вимірювані сигнали можуть відображатися без складних налаштувань. DSO FNIRSI PRO є чудовим вибором для технічного обслуговування та досліджень і розробок.

Особливості

  • Три режими розгортки: одинарний, стандартний, автоматичний
  • Технологія стиснення пам'яті
  • Відображення сигналу на дисплеї без мерехтіння та підсмикування
  • Швидке збереження форми сигналу з максимальним обсягом зберігання 500 зображень форм сигналу
  • Зручне керування файлами форм сигналу з підтримкою пошуку за мініатюрами, перегляду, детального перегляду, обертання зображення, видалення та інших функцій
  • Функція паузи, яка дозволяє довільно фіксувати зображення форми хвилі
  • Широкий діапазон вимірювання напруги: щуп 1X може вимірювати від 0 до 40 В, щуп 10X може вимірювати від 40 до 800 В
  • Вбудована літій-іонна акумуляторна батарея на 1200 мА·год, яка забезпечує до 3 годин безперервної роботи
  • Денний та нічний режими дисплея
  • Широка сфера застосування: електроніка, ремонт побутової техніки, технічне обслуговування автомобілів, налаштування обладнання, дослідницька та освітня діяльність, розробка продуктів

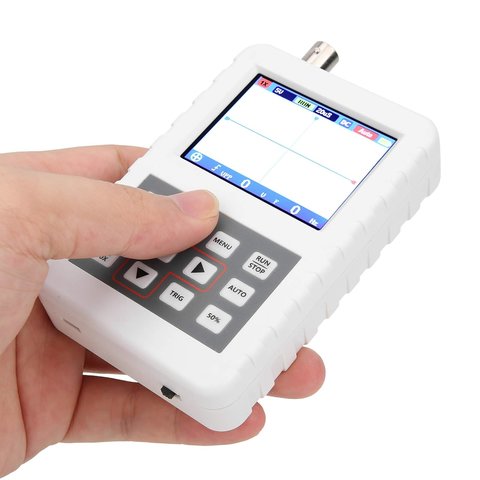

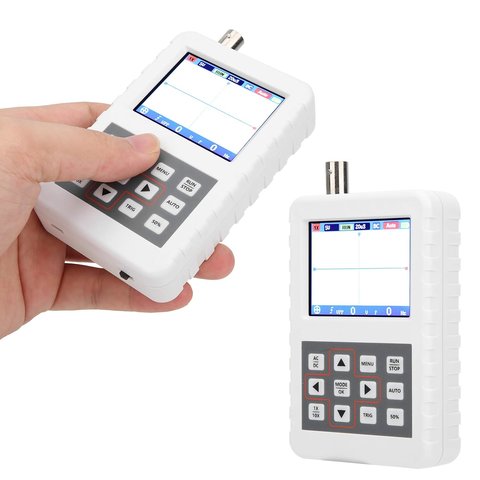

  • Ергономічний дизайн, невелика вага, зручність транспортування та перенесення

Характеристики

Технічні характеристики
Кількість каналів 1
Пропускна здатність аналогового сигналу 5 МГц
Максимальна частота дискретизації в реальному часі 20 МВиб/с
Глибина пам'яті 40 кБ
Діапазон горизонтальної часової розгортки 50 с/под - 250 нс/под
Вертикальна розгортка 50 мВ/под - 200 В/под
Максимальна вхідна напруга 40 В (щуп 1X), 800 В (щуп 10X)
Режим з'єднання Змінний/постійний струм
Вхідний імпеданс 1 МОм
Точність АЦП 8 біт
Режими розгортки одинарний, стандартний, автоматичний
Фронт розгортки Фронт, що спадає або наростає
Автоматичні вимірювання 11 параметрів (VPP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Time-, Time)
Фізичні характеристики
Дисплей 2,4”, TFT, 320 × 240 мм
Джерело живлення Літій-іонна батарея 1200 мА·год
Габарити 107 мм × 70 мм × 24 мм
Вага 150 г

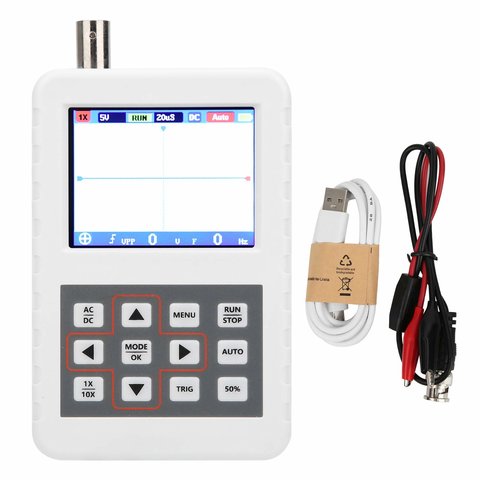

Комплектація

  • Осцилограф DSO FNIRSI PRO — 1 шт.
  • Вимірювальний щуп BNC — 1 шт.
  • Кабель для передачі даних micro-USB — 1 шт.
  • Інструкція користувача (англ.) — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Що побачить одноканальний осцилограф на 5 МГц?
Аналогова смуга 5 МГц при дискретизації 20 МВиб/с підходить для живлення, звукових трактів, сигналів давачів і повільних шин. Канал тут один, тому порівняти два сигнали між собою не вийде, і це головне обмеження. Натомість прилад поміщається в руці, має 2,4-дюймовий екран 320 × 240 і три режими розгортки: одинарний, стандартний, автоматичний.
Скільки знімків зберігає DSO PRO?
До 500 зображень форм сигналу у вбудованій пам'яті на 16 МБ, з пошуком за мініатюрами, переглядом, обертанням і видаленням. Глибина пам'яті самого захвату при цьому 40 кБ. Для сервісу це зручно: знімок несправної форми лишається в приладі як доказ, а не переписується від руки. Є також функція паузи для фіксації зображення.
Яку напругу бере DSO PRO зі щупом 10X?
Максимальна вхідна напруга 40 В зі щупом 1X і 800 В зі щупом 10X, вхідний імпеданс 1 МОм. Перемикач поділу на щупі тут визначає не лише масштаб, а й безпеку: у положенні 1X мережеві вимірювання неприпустимі. Вертикальна розгортка працює в межах 50 мВ/под - 200 В/под, точність АЦП 8 біт, а режим з'єднання перемикається між змінним і постійним струмом.
Скільки DSO PRO працює від батареї?
До 3 годин безперервної роботи від вбудованої літій-іонної батареї на 1200 мА·год. Для приладу, який дістають на кілька хвилин, цього вистачає надовго. Є денний та нічний режими дисплея, а технологія стиснення пам'яті дозволяє тримати довший запис у невеликій глибині пам'яті. Діапазон горизонтальної розгортки 50 с/под - 250 нс/под.

Характеристики

Кількість каналів
  • одноканальний
Об'єм пам'яті
  • 40 кБ
Тип
  • портативний
Діагональ екрану
  • 2,4" TFT дисплей
Частота дискретизації
  • 20 МВиб/с
Смуга пропускання
  • 5 МГц

Відео

Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Що побачить одноканальний осцилограф на 5 МГц?

Аналогова смуга 5 МГц при дискретизації 20 МВиб/с підходить для живлення, звукових трактів, сигналів давачів і повільних шин. Канал тут один, тому порівняти два сигнали між собою не вийде, і це головне обмеження. Натомість прилад поміщається в руці, має 2,4-дюймовий екран 320 × 240 і три режими розгортки: одинарний, стандартний, автоматичний.

Скільки знімків зберігає DSO PRO?

До 500 зображень форм сигналу у вбудованій пам'яті на 16 МБ, з пошуком за мініатюрами, переглядом, обертанням і видаленням. Глибина пам'яті самого захвату при цьому 40 кБ. Для сервісу це зручно: знімок несправної форми лишається в приладі як доказ, а не переписується від руки. Є також функція паузи для фіксації зображення.

Яку напругу бере DSO PRO зі щупом 10X?

Максимальна вхідна напруга 40 В зі щупом 1X і 800 В зі щупом 10X, вхідний імпеданс 1 МОм. Перемикач поділу на щупі тут визначає не лише масштаб, а й безпеку: у положенні 1X мережеві вимірювання неприпустимі. Вертикальна розгортка працює в межах 50 мВ/под - 200 В/под, точність АЦП 8 біт, а режим з'єднання перемикається між змінним і постійним струмом.

Скільки DSO PRO працює від батареї?

До 3 годин безперервної роботи від вбудованої літій-іонної батареї на 1200 мА·год. Для приладу, який дістають на кілька хвилин, цього вистачає надовго. Є денний та нічний режими дисплея, а технологія стиснення пам'яті дозволяє тримати довший запис у невеликій глибині пам'яті. Діапазон горизонтальної розгортки 50 с/под - 250 нс/под.
