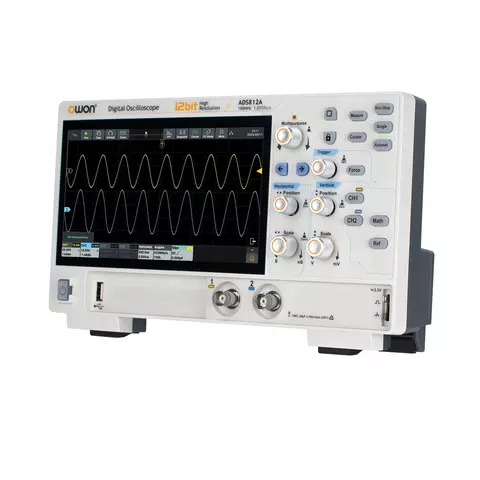

OWON ADS812A – це двоканальний цифровий осцилограф зі смугою пропускання 100 МГц, максимальною частотою дискретизації 1,25 Гвиб/с та швидкістю захоплення осцилограм 700 000 осц/с. Також прилад оснащений вбудованим частотоміром, вольтметром та аналізатором спектра ШПФ.
| Модель | ADS802A | ADS812A | ADS822A | ADS804A | ADS814A | ADS824A |
|---|---|---|---|---|---|---|
| Смуга пропускання (-3 дБ) | 70 МГц | 100 МГц | 200 МГц | 70 МГц | 100 МГц | 200 МГц |
| Кількість каналів | 2 | 4 | ||||
| Макс. частота дискретизації | 1,25 Гвиб/с (один канал), 625 Мвиб/с (два канали), 6250 Мвиб/с (всі канали) | |||||
| Режими реєстрації | звичайний, піки, висока роздільна здатність, усереднення, сегментований | Точність коефіцієнта посилення за постійним струмом | 3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ) | |||
| Макс. швидкість захоплення осцилограм | до 700 000 осц/с | Макс. глибина пам'яті | 50 МБ | |||
| Діапазон вертикальної чутливості | 500 мкВ/под – 10 В/под | Вертикальна роздільна здатність | 12 біт | |||
| Діапазон частоти вибірки | 1 нс/под – 1000 с/под, крок 1-2-5 | Точність часової розгортки | ±25 ppm (тип.) | |||
| Вхідний опір | 1 МОм ±2%, паралельно з 20 пФ ±5 пФ | |||||
| Коефіцієнт ділення щупа | 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань | |||||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN | |||||
| Декодування шин | RS232/UART, I²C, SPI, CAN, LIN | |||||
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay (A↑-B↑), Delay (A↑-B↓), Delay (A↓-B↑), Delay (A↓-B↓), Phase (A↑-B↑), Phase (A↑-B↓), Phase (A↓-B↑), Phase (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓), FFR (A↓-B↑), FFF (A↓-B↓), LRR (A↑-B↑), LRF (A↑-B↓), LFR (A↓-B↑), LFF (A↓-B↓） | |||||
| Математична обробка сигналів | +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот) | |||||
| Частотомір | 6-розрядний максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа |
|||||
| Вольтметр | постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV) | |||||
| Інтерфейси зв'язку | HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN | |||||
| Дисплей | 7" (1024×600), ємнісний мультитач | |||||
| Інтерфейс живлення | Type-C (зовнішній павербанк має забезпечувати 12 В/3 А) підтримка літієвої батареї 12 В/5000 мАг (опціонально) |
|||||
| Габарити (Ш × В × Г) | 260 мм × 160 мм × 78 мм | |||||
| Вага | ≈1,5 кг (без опаковання) | |||||
Завантажити посібник користувача для OWON ADS812A (англ.).
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
RS232/UART, I²C, SPI, CAN і LIN — набір закриває і плату з мікроконтролером, і автомобільну електрику. Декодування означає, що осцилограф показує не рівні на екрані, а розібрані байти й адреси поруч з осцилограмою, і за тими самими шинами вміє запускатися. Без цього доводиться рахувати біти вручну по фронтах. Смуга пропускання приладу 100 МГц, глибина пам'яті 50 МБ.
Runt ловить імпульс, який перетнув нижній поріг, але не дотягнув до верхнього: класична ознака просідання живлення або слабкого драйвера шини. Timeout спрацьовує, коли сигнал завис у одному стані довше заданого часу, тобто коли обмін обірвався. Обидва випадки за звичайним запуском по фронту не видно, бо формально фронт там або є, або його немає зовсім. У переліку є ще Video, Pulse, Slope, Windows, Nth та Logic.
Між двома захватами осцилограф деякий час обробляє й малює попередній, і в цю паузу рідкісна аномалія не потрапляє. Що більше захватів на секунду, то менша сумарна сліпа зона: збій, який трапляється раз на кілька тисяч періодів, знаходиться за хвилини, а не за півдня спостережень. Прилад тримає такий темп разом із глибиною пам'яті 50 МБ і вертикальною роздільністю 12 біт.
Ці моделі з різних серій, хоч і схожі за ціною. ADS812A дає 100 МГц, 1,25 Гвиб/с і 50 МБ пам'яті. <a href="{{p,926687}}">OWON ADS912A</a> побудований на архітектурі X-Vision II: смуга 125 МГц, дискретизація 2 Гвиб/с, пам'ять 100 МБ, чутливість від 200 мкВ/под, плюс опціональні 16-канальний логічний аналізатор і генератор довільної форми на 30 МГц. Другий варіант має сенс, якщо в роботі є цифрові шини.
