Цифровий осцилограф SIGLENT SDS1104X-E

Код: 874773
Цифровий осцилограф SIGLENT SDS1104X-E
Все про товар
Опис
Характеристики
Відео
30 914 ₴
Ціна з ПДВ

Все про товар

Товар в дорозі
5 (1)
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
6 кг Гарантія: 36 місяців
4-канальний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с, пам'яттю 14 МБ і дисплеєм 7.0", захопленням 400.000 осц/сек. Читати далі
30 914 ₴
Ціна з ПДВ
30 914 ₴
Ціна з ПДВ

Також вас можуть зацікавити

Цифровий осцилограф RIGOL DS1104Z S Plus
Бестселер
ID: 869164

Цифровий осцилограф RIGOL DS1104Z-S Plus

5 (1)
45 195 ₴
Ціна з ПДВ
4 аналогових канали, 16 цифрових каналів (опція), смуга пропускання 100 МГц, частота дискретизації 1 Гвиб/с (8 каналів), 500 Мвиб/с (16 каналів), 7" дисплей і запис до 30,000 осц/с. Двоканальний генератор сигналів на 25 МГц.
Наявність на складі:
  • Львів
ID: 869164 6 кг 110, 220
Цифровий осцилограф RIGOL DS1104Z Plus
Бестселер
ID: 869163

Цифровий осцилограф RIGOL DS1104Z Plus

4 (1)
32 637 ₴
Ціна з ПДВ
4 аналогових канали, 16 цифрових каналів (опція), смуга пропускання 100 МГц, частота дискретизації 1 Гвиб/с (8 каналів), 500 Мвиб/с (16 каналів), 7" дисплей і запис до 30,000 осц/с.
Наявність на складі:
  • Львів
ID: 869163 6 кг 110, 220
Цифровий осцилограф RIGOL DHO914S
Товар в дорозі
ID: 915165

Цифровий осцилограф RIGOL DHO914S

5 (1)
47 926 ₴
Ціна з ПДВ
4-канальний осцилограф із вбудованим генератором довільних сигналів, смугою пропускання 125 МГц, частотою дискретизації 1,25 Гвиб/с, 12-розрядним АЦП і пам'яттю 50 МБ
ID: 915165 3 кг

Опис

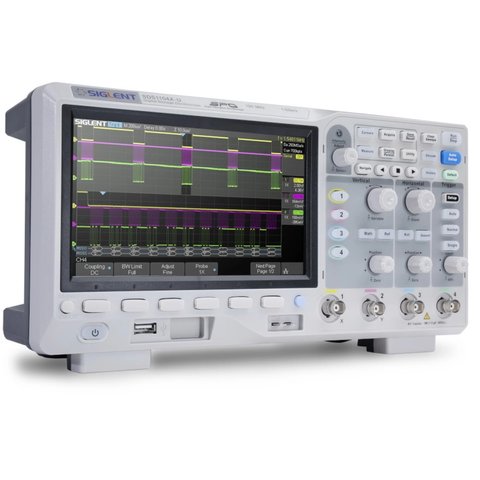

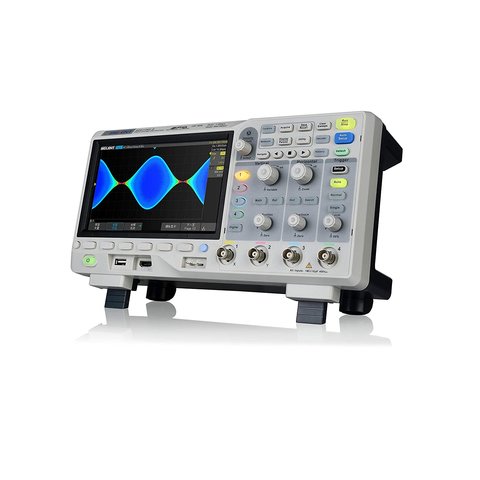

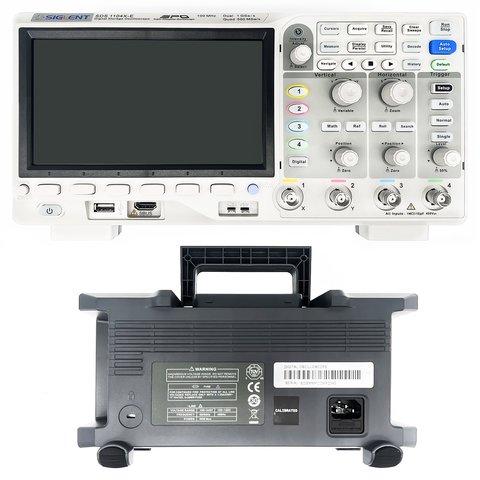

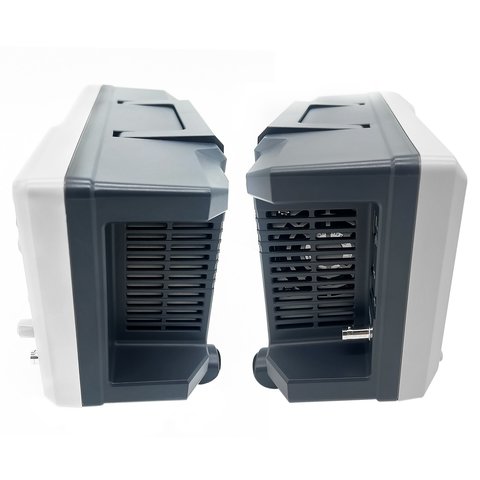

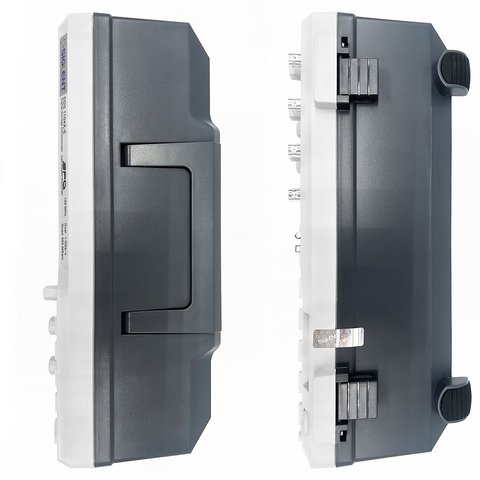

SIGLENT SDS1104X-E – чотириканальний фосфорний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/сек і стандартною глибиною пам'яті до 14 МБ.

Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм – до 400 000 осц/сек в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн точок.

Особливості

  • Технологія фосфорних осцилографів нового покоління
  • Низький рівень фонового шуму
  • 38 типів автоматичних вимірювань
  • Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
  • Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
  • Апаратна високошвидкісна функція Pass/Fail
  • Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480
  • Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
  • Підтримка багатомовного відображення і вбудованої онлайн підтримки

Відео

Youtube video

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Технічні характеристики

  SDS1072X-E SDS1102X-E SDS1202X-E SDS1104X-E
Смуга пропускання 70 МГц 100 МГц 200 МГц 100 МГц
Канали 2 + 1 зовн. 2 + 1 зовн. 2 + 1 зовн. 4
Частота дискретизації 1 Гвиб/с
Максимальна глибина пам'яті 14 МБ/кан (один канал); 7 МБ/кан (два канали)
Швидкість захоплення осцилограм 400,000 осц/сек (режим сегментованої вибірки)
Типи запуску Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video
Вертикальна чутливість 500 мкВ/под - 10 В/под
Математичні операції додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціація, інтеграція, квадратний корінь
ШПФ (обробка) 1 млн точок
Автоматичні вимірювання 38 типів: підрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання
Декодування I2C, SPI, UART/RS232, CAN, LIN

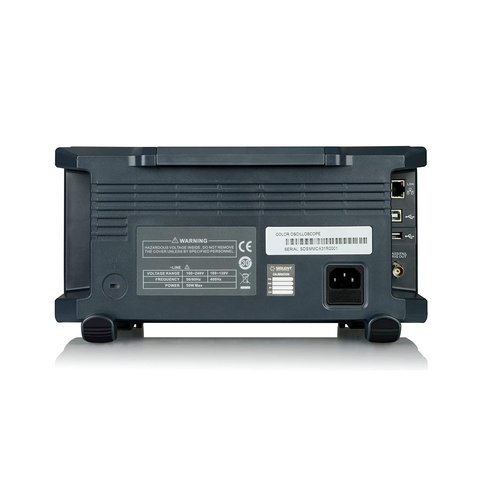

Ввід/вивід USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
Дисплей 7", TFT (800 × 480)
Живлення AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс.

Огляд функцій

Функція осцилографа SIGLENT 1

Функція осцилографа SIGLENT 2

Функція осцилографа SIGLENT 3

Функція осцилографа SIGLENT 4

Функція осцилографа SIGLENT 5

Функція осцилографа SIGLENT 6

Функція осцилографа SIGLENT 7

Функція осцилографа SIGLENT 8

Функція осцилографа SIGLENT 9

Функція осцилографа SIGLENT 10

Функція осцилографа SIGLENT 11

Короткий посібник

PDF  Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)

Посібник з програмування

PDF  Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)

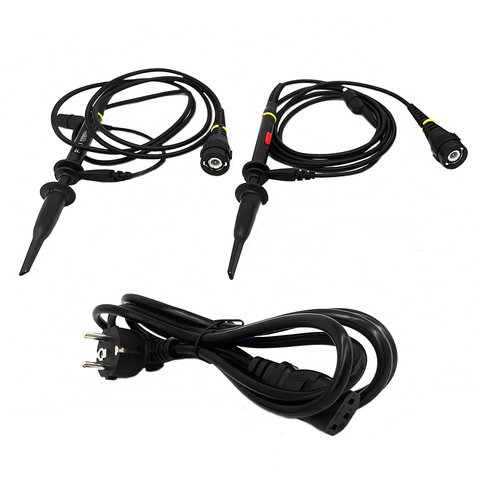

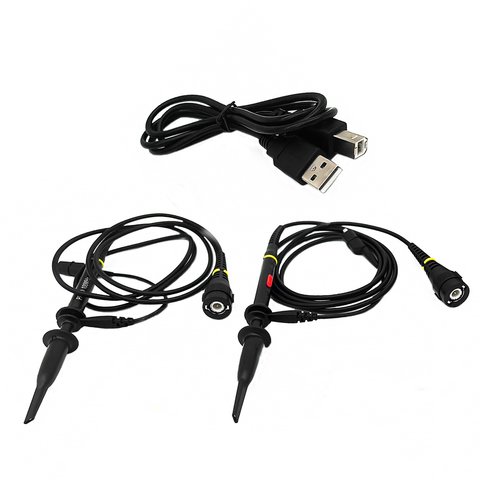

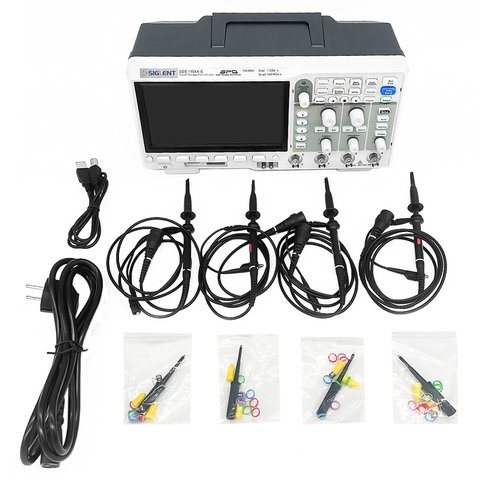

Комплектація

  • Фосфорний цифровий осцилограф SIGLENT SDS1104X-E — 1 шт.
  • Пасивний щуп 1x 10x — 4 шт.
  • USB-кабель — 1 шт.
  • Кабель живлення — 1 шт.
  • Компакт-диск — 1 шт.
  • Посібник користувача — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Що означає «фосфорний осцилограф»?
Так називають прилади, які малюють осцилограму з градаціями яскравості: ділянки, куди сигнал потрапляє частіше, світяться сильніше за поодинокі. Аналоговий осцилограф робив це фізично, через післясвітіння люмінофора, цифровий відтворює ефект обчисленням. Користь у тому, що рідкісний збій видно як тьмяний слід поверх основної картини, а не як окремий кадр, який треба спіймати. SDS1104X-E тримає до 400 000 осц/сек у режимі сегментованої вибірки.
Чому пам'ять SDS1104X-E ділиться навпіл при роботі двома каналами?
Буфер у приладі спільний: одному каналу дістається 14 МБ, двом — по 7 МБ на кожен. Це стосується і частоти дискретизації, яка тут становить 1 Гвиб/с. При виборі приладу орієнтуватися варто на конфігурацію, у якій ви реально працюєте, а не на максимальні цифри з першого рядка таблиці. Смуга пропускання моделі 100 МГц при чотирьох аналогових каналах.
Що дає апаратна функція Pass/Fail?
Прилад порівнює кожну осцилограму із заданим коридором допуску і видає ознаку проходження чи браку, причому робить це апаратно, без затримки на програмну обробку. У серії X-E для цього є окремий вихід Pass/Fail поруч із Trigger Out і зовнішнім входом запуску. Так осцилограф вбудовується в конвеєрну перевірку, де оператор не дивиться на екран, а стежить за лічильником браку.
SDS1104X-E чи SDS1104X HD?
Обидва чотириканальні зі смугою 100 МГц, але покоління різні. SDS1104X-E працює з дискретизацією 1 Гвиб/с і пам'яттю до 14 МБ. SIGLENT SDS1104X HD має 12-розрядний перетворювач, 2 Гвиб/с, до 100 МБ пам'яті й сенсорний екран 10,1 дюйма замість семидюймового. Різниця відчутна там, де важлива вертикальна роздільність або довгий запис; для звичайного налагодження вистачає й старшої моделі.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • чотириканальний
Смуга пропускання
  • 100 МГц
Тип
  • настільний
  • фосфорний
Частота дискретизації
  • 1 Гвиб/с
Об'єм пам'яті
  • 14 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Що означає «фосфорний осцилограф»?

Так називають прилади, які малюють осцилограму з градаціями яскравості: ділянки, куди сигнал потрапляє частіше, світяться сильніше за поодинокі. Аналоговий осцилограф робив це фізично, через післясвітіння люмінофора, цифровий відтворює ефект обчисленням. Користь у тому, що рідкісний збій видно як тьмяний слід поверх основної картини, а не як окремий кадр, який треба спіймати. SDS1104X-E тримає до 400 000 осц/сек у режимі сегментованої вибірки.

Чому пам'ять SDS1104X-E ділиться навпіл при роботі двома каналами?

Буфер у приладі спільний: одному каналу дістається 14 МБ, двом — по 7 МБ на кожен. Це стосується і частоти дискретизації, яка тут становить 1 Гвиб/с. При виборі приладу орієнтуватися варто на конфігурацію, у якій ви реально працюєте, а не на максимальні цифри з першого рядка таблиці. Смуга пропускання моделі 100 МГц при чотирьох аналогових каналах.

Що дає апаратна функція Pass/Fail?

Прилад порівнює кожну осцилограму із заданим коридором допуску і видає ознаку проходження чи браку, причому робить це апаратно, без затримки на програмну обробку. У серії X-E для цього є окремий вихід Pass/Fail поруч із Trigger Out і зовнішнім входом запуску. Так осцилограф вбудовується в конвеєрну перевірку, де оператор не дивиться на екран, а стежить за лічильником браку.

SDS1104X-E чи SDS1104X HD?

Обидва чотириканальні зі смугою 100 МГц, але покоління різні. SDS1104X-E працює з дискретизацією 1 Гвиб/с і пам'яттю до 14 МБ. <a href="{{p,917685}}">SIGLENT SDS1104X HD</a> має 12-розрядний перетворювач, 2 Гвиб/с, до 100 МБ пам'яті й сенсорний екран 10,1 дюйма замість семидюймового. Різниця відчутна там, де важлива вертикальна роздільність або довгий запис; для звичайного налагодження вистачає й старшої моделі.
