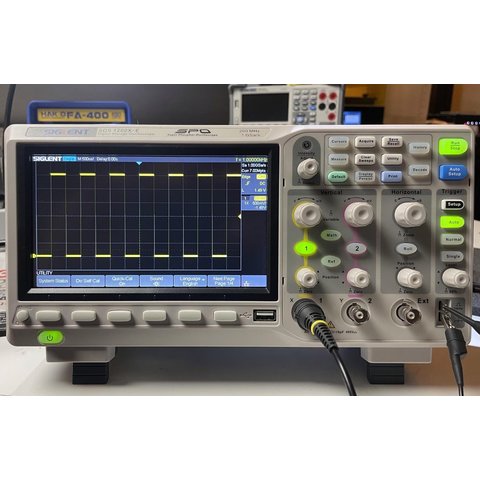

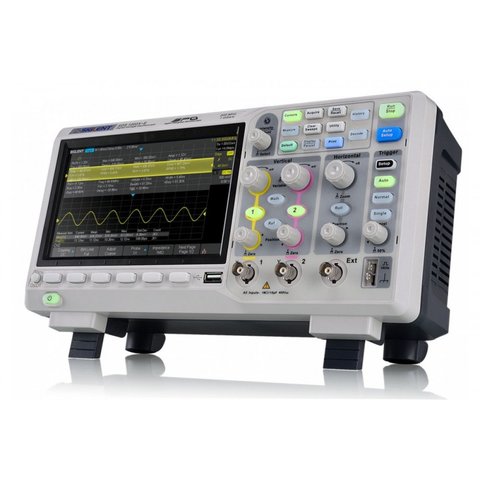

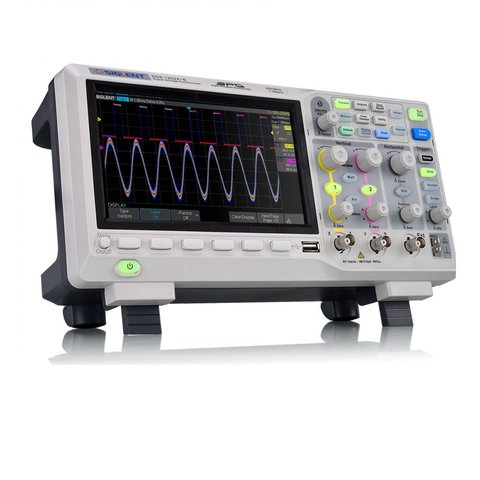

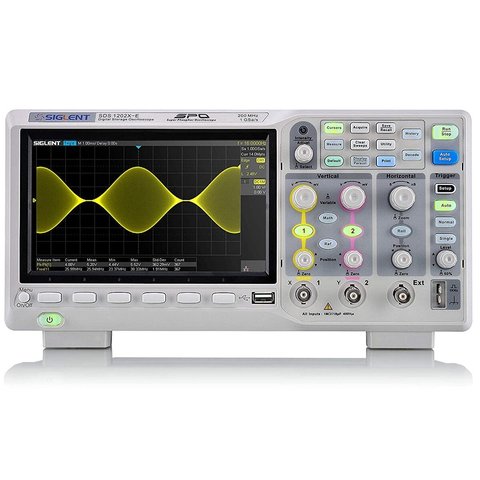

Фосфорний цифровий осцилограф SIGLENT SDS1202X-E
Все про товар
Також вас можуть зацікавити
Опис
SIGLENT SDS1202X-E – двоканальний фосфорний осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/с і стандартною глибиною пам'яті до 14 МБ.
Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм – до 400 000 осц/с в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн. точок.
Особливості
- Технологія фосфорних осцилографів нового покоління
- Низький рівень фонового шуму
- 38 типів автоматичних вимірювань
- Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480
- Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
- Підтримка багатомовного відображення і вбудованої онлайн-підтримки
Відео
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Технічні характеристики
| SDS1072X-E | SDS1102X-E | SDS1202X-E | |
|---|---|---|---|
| Смуга пропускання | 70 МГц | 100 МГц | 200 МГц |
| Канали | 2 + 1 зовн. | 2 + 1 зовн. | 2 + 1 зовн. |
| Частота дискретизації | 1 Гвиб/с | ||
| Максимальна глибина пам'яті | 14 МБ/кан (один канал); 7 МБ/кан (два канали) | ||
| Швидкість захоплення осцилограм | 400,000 осц/с (режим сегментованої вибірки) | ||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video | ||
| Вертикальна чутливість | 500 мкВ/под - 10 В/под | ||
| Математичні операції | додавання, віднімання, множення, ділення, ШПФ, диференціація, інтеграція, квадратний корінь | ||
| ШПФ (обробка) | 1 млн точок | ||
| Автоматичні вимірювання | 38 типів: підрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання | ||
| Декодування | I2C, SPI, UART/RS232, CAN, LIN | ||
| Ввід/вивід | USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger | ||
| Дисплей | 7", TFT (800 × 480) | ||
| Живлення | AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс. | ||
Огляд функцій











Короткий посібник
Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)
Інструкція користувача
Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)
Посібник з програмування
Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)
Комплектація
- Фосфорний цифровий осцилограф SIGLENT SDS1202X-E — 1 шт.
- Пасивний щуп 1x 10x — 2 шт.
- USB-кабель — 1 шт.
- Кабель живлення — 1 шт.
- Диск з ПЗ — 1 шт.
- Посібник користувача — 1 шт.
Осцилографи та робота з ними
Характеристики
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Відео
Відгуки клієнтів
Часто задавані питання
Чи переплачувати за чотириканальний SDS1204X-E, якщо є SDS1202X-E?
Ні, якщо сигналів два: вхід і вихід схеми, такт і дані. <a href="{{p,876393}}">SIGLENT SDS1204X-E</a> має чотири канали, а SDS1202X-E два плюс зовнішній вхід, при однаковій смузі 200 МГц, 1 Гвиб/с, пам'яті до 14 МБ і ШПФ на 1 млн точок. У комплекті SDS1202X-E два пасивні щупи 1x 10x замість чотирьох.
Навіщо SDS1202X-E окремий вхід Ext Trigger?
Зовнішній вхід синхронізації запускає розгортку від сигналу, який не треба показувати на екрані, наприклад від тактового генератора чи сигналу керування. Так обидва аналогові канали лишаються вільними для досліджуваних сигналів. Поряд вихід Trigger Out для синхронізації інших приладів, Pass/Fail, USB-Host, USB-Device і LAN.
Наскільки малий сигнал розгляне SDS1202X-E?
Вертикальна чутливість починається від 500 мкВ/под, тобто половини мілівольта на поділку, і доходить до 10 В/под. Разом з низьким рівнем фонового шуму це дозволяє розглядати пульсації живлення й сигнали давачів без зовнішнього підсилювача. 38 типів автоматичних вимірювань мають підрахунок статистики.
