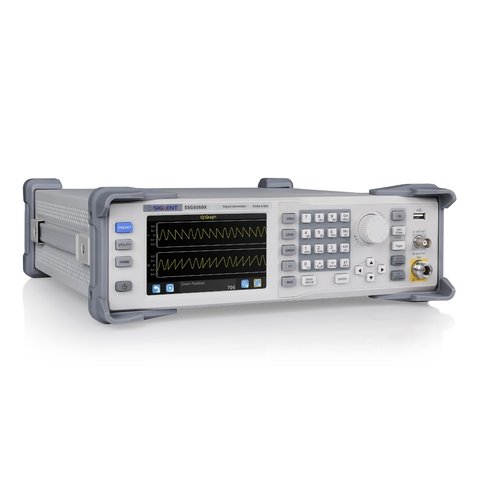

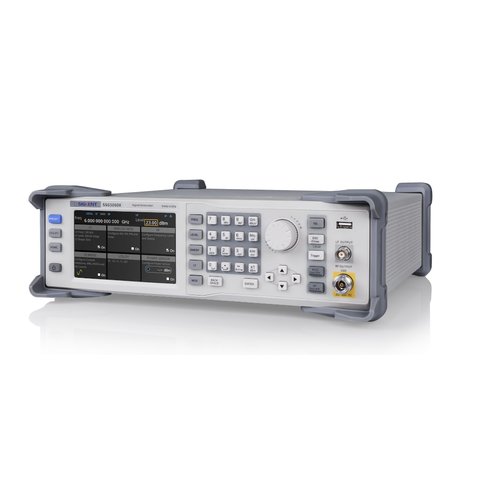

SIGLENT SSG5060X – це одноканальний генератор сигналів з частотним діапазоном 9 кГц~6 ГГц (у CW-режимі). Пристрій генерує векторні та аналогові сигнали. Серія SSG5000X відрізняється чудовими показниками фазового шуму, спектральної чистоти, смуги пропускання, EVM та вимірювання вихідної потужності.
SIGLENT SSG5060X – це потужний та надійний генератор сигналів, який ідеально підходить для досліджень та розробки, а також для навчальних та виробничих цілей.
| Модель | SSG5040X | SSG5060X | SSG5040X-V | SSG5060X-V |
| Діапазон частот | 9 кГц - 4 ГГц (у CW-режимі) |
9 кГц - 6 ГГц (у CW-режимі) |
9 кГц - 4 ГГц (у CW-режимі); 10 МГц - 4 ГГц (у IQ-режимі) |
9 кГц - 6 ГГц (у CW-режимі); 10 МГц - 6 ГГц (у IQ-режимі) |
| Роздільна здатність по частоті | 0,001 Гц | |||
| Роздільна здатність по амплітуді | 0,01 дБ | |||
| Рівень точності | 0,7 дБ (типово) | |||
| Фазовий шум | -120 дБн/Гц @ 1 ГГц, 20 кГц зрушення (типово) | |||
| Дисплей | 5-дюймовий ємнісний сенсорний екран, RGB (800×480) | |||
| Габарити | 338×113×369 мм | |||
| Вага | 5,3 кг | |||
Завантажити посібник користувача для SIGLENT SSG5060X (англ.).
Завантажити додаткові характеристики для SIGLENT SSG5060X (англ.).
Завантажити короткий посібник для SIGLENT SSG5060X (англ.).
| Кількість каналів |
|
| Максимальна частота сигналу |
|
За таблицею серії ні: режим IQ від 10 МГц до 6 ГГц мають лише версії з літерою V, як <a href="{{p,894918}}">генератор сигналів SIGLENT SSG5060X-V</a>. Проте в особливостях SSG5060X перелічено вбудовані файли 5G-NR і LTE, диференціальні виходи I/Q та входи зовнішньої I/Q-модуляції, тож наявність цих функцій варто уточнити. Аналогові AM, FM і PM є.
Кабелі, атенюатори й адаптери між генератором і об'єктом послаблюють сигнал по-різному на різних частотах. Програмована корекція площинності вносить поправку за частотою, щоб на вході об'єкта рівень лишався заданим. Власна точність рівня SSG5060X 0,7 дБ (типово) при роздільності 0,01 дБ, діапазон від 9 кГц до 6 ГГц.

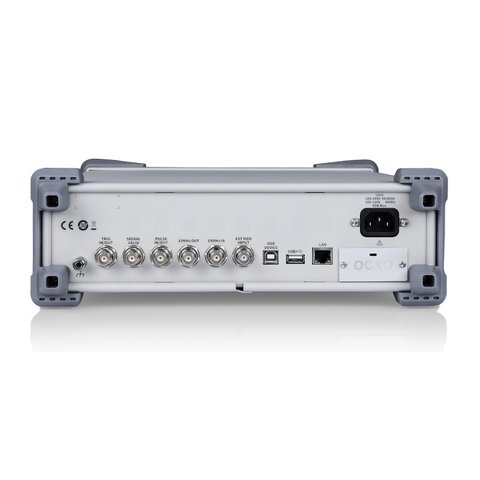

Вага 5,3 кг, габарити 338×113×369 мм. Керування з 5-дюймового ємнісного сенсорного екрана 800×480, мишею і клавіатурою або дистанційно. Стандартні інтерфейси USB Host, USB Device (USBTMC) і LAN з VXI-11, Socket і Telnet, додатково GPIB. У комплекті кабель живлення, USB-кабель, короткий посібник і гарантійний талон.
