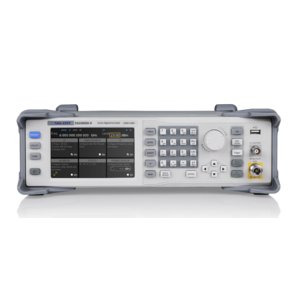

Генератор сигналов SIGLENT SSG5060X

Код: 894913
Генератор сигналов SIGLENT SSG5060X
Все о товаре
Описание
Характеристики
462 151 ₴
Цена с НДС

Все о товаре

Бренд: SIGLENT
Официальный дистрибьютор
Сертификат SIGLENT
9 кг Гарантия: 36 месяцев
Товар под заказ. Актуальная цена и сроки поставки требуют уточнения.
Одноканальный генератор сигналов с частотным диапазоном 9 кГц~6 ГГц (в CW-режиме). Разрешение по частоте: 0,001 Гц. Типы модуляции: AM, FM, PM. Читать далее
462 151 ₴
Цена с НДС
462 151 ₴
Цена с НДС

Описание

SIGLENT SSG5060X – это одноканальный генератор сигналов с частотным диапазоном 9 кГц ~ 6 ГГц (в CW-режиме). Устройство генерирует векторные и аналоговые сигналы. Серия SSG5000X отличается превосходными показателями фазового шума, спектральной чистоты, полосы пропускания, EVM и измерения выходной мощности.

SIGLENT SSG5060X – это мощный и надежный генератор сигналов, который идеально подходит для исследований и разработки, а также в учебных и производственных целях.

Особенности

  • Диапазон частот: 9 кГц - 6 ГГц (в CW-режиме).
  • Разрешение по частоте: 0,001 Гц.
  • Фазовый шум: -120 дБн/Гц @ 1 ГГц, 20 кГц сдвиг (типично).
  • Программируемая пользователем коррекция плоскостности.
  • Типы модуляции: AM, FM, PM.
  • Наличие встроенных файлов сигналов стандартной цифровой связи: 5G-NR, LTE, WCDMA, WLAN, Bluetooth, CDMA.
  • Аналоговые дифференциальные выходы I/Q.
  • Входы внешней аналоговой I/Q-модуляции.
  • 5-дюймовый емкостный сенсорный экран, поддержка мыши и клавиатуры.
  • Возможность дистанционного управления.
  • Стандартные интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet).
  • Дополнительный интерфейс: GPIB.

Технические характеристики

Модель SSG5040X SSG5060X SSG5040X-V SSG5060X-V
Диапазон частот 9 кГц - 4 ГГц
(в CW-режиме)
9 кГц - 6 ГГц
(в CW-режиме)
9 кГц - 4 ГГц
(в CW-режиме);
10 МГц - 4 ГГц
(в IQ-режиме)
9 кГц - 6 ГГц
(в CW-режиме);
10 МГц - 6 ГГц
(в IQ-режиме)
Разрешение по частоте 0,001 Гц
Разрешение по амплитуде 0,01 дБ
Уровень точности 0,7 дБ (типично)
Фазовый шум -120 дБн/Гц @ 1 ГГц, 20 кГц сдвиг (типично)
Дисплей 5-дюймовый емкостный сенсорный экран, RGB (800×480)
Габариты 338×113×369 мм
Вес 5,3 кг

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SSG5060X (англ.).

Дополнительные характеристики

PDF  Загрузить дополнительные характеристики для SIGLENT SSG5060X (англ.).

Краткое руководство

PDF  Загрузить краткое руководство для SIGLENT SSG5060X (англ.).

Комплектация

  • Генератор сигналов SIGLENT SSG5060X — 1 шт.
  • Краткое руководство — 1 шт.
  • Гарантийный талон — 1 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.

Вопросы и ответы

Подойдет ли SSG5060X как источник сигнала для проверки радиоприемников?
Подойдет. Генератор выдает сигнал в диапазоне от 9 кГц до 6 ГГц в CW-режиме и поддерживает модуляции AM, FM и PM, так что на вход приемника можно подать как чистую несущую, так и модулированный сигнал. Уровень выставляется с разрешением 0,01 дБ при точности 0,7 дБ (типично), а частота с шагом 0,001 Гц. Фазовый шум -120 дБн/Гц на 1 ГГц при сдвиге 20 кГц (типично) важен, когда проверяют избирательность приемника по соседнему каналу.
Зачем в SSG5060X коррекция плоскостности?
Кабели, аттенюаторы и адаптеры между генератором и объектом ослабляют сигнал по-разному на разных частотах. Программируемая коррекция плоскостности вносит поправку по частоте, чтобы на входе объекта уровень оставался заданным. Собственная точность уровня SSG5060X 0,7 дБ (типично) при разрешении 0,01 дБ, диапазон от 9 кГц до 6 ГГц.
Сколько весит SSG5060X и как им управлять?
Вес 5,3 кг, габариты 338×113×369 мм. Управление с 5-дюймового емкостного сенсорного экрана 800×480, мышью и клавиатурой или удаленно. Стандартные интерфейсы USB Host, USB Device (USBTMC) и LAN с VXI-11, Socket и Telnet, дополнительно GPIB. В комплекте кабель питания, USB-кабель, краткое руководство и гарантийный талон.

Характеристики

Количество каналов
  • одноканальный
Максимальная частота сигнала
  • 6 ГГц

Отзывы клиентов

Часто задаваемые вопросы

Подойдет ли SSG5060X как источник сигнала для проверки радиоприемников?

Подойдет. Генератор выдает сигнал в диапазоне от 9 кГц до 6 ГГц в CW-режиме и поддерживает модуляции AM, FM и PM, так что на вход приемника можно подать как чистую несущую, так и модулированный сигнал. Уровень выставляется с разрешением 0,01 дБ при точности 0,7 дБ (типично), а частота с шагом 0,001 Гц. Фазовый шум -120 дБн/Гц на 1 ГГц при сдвиге 20 кГц (типично) важен, когда проверяют избирательность приемника по соседнему каналу.

Зачем в SSG5060X коррекция плоскостности?

Кабели, аттенюаторы и адаптеры между генератором и объектом ослабляют сигнал по-разному на разных частотах. Программируемая коррекция плоскостности вносит поправку по частоте, чтобы на входе объекта уровень оставался заданным. Собственная точность уровня SSG5060X 0,7 дБ (типично) при разрешении 0,01 дБ, диапазон от 9 кГц до 6 ГГц.

Сколько весит SSG5060X и как им управлять?

Вес 5,3 кг, габариты 338×113×369 мм. Управление с 5-дюймового емкостного сенсорного экрана 800×480, мышью и клавиатурой или удаленно. Стандартные интерфейсы USB Host, USB Device (USBTMC) и LAN с VXI-11, Socket и Telnet, дополнительно GPIB. В комплекте кабель питания, USB-кабель, краткое руководство и гарантийный талон.
