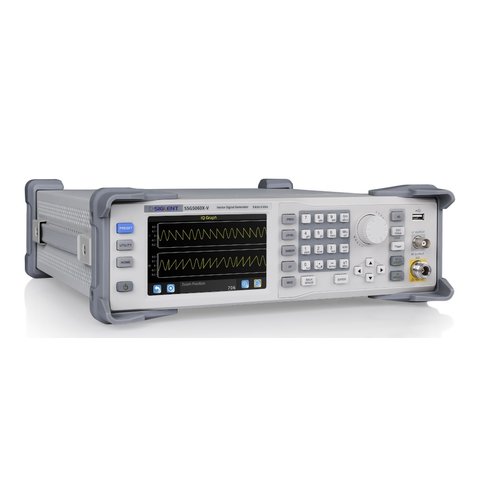

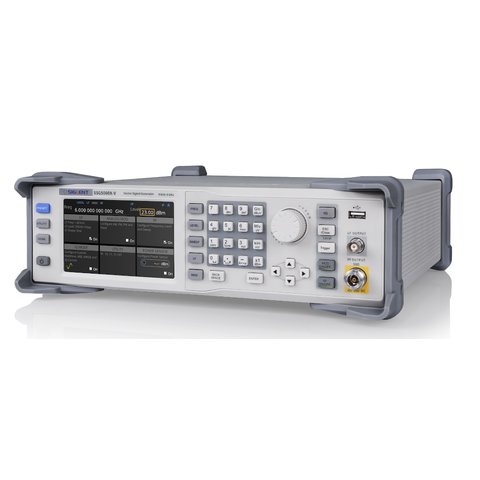

SIGLENT SSG5060X-V – це одноканальний генератор сигналів з частотним діапазоном 9 кГц~6 ГГц (у CW-режимі) та 10 МГц~6 ГГц (у IQ-режимі).. Пристрій генерує векторні та аналогові сигнали. Серія SSG5000X відрізняється чудовими показниками фазового шуму, спектральної чистоти, смуги пропускання, EVM та вимірювання вихідної потужності.
Внутрішній генератор IQ-модуляції та функція відтворення форми сигналу дозволяють створювати найскладніші типи сигналів. SIGLENT SSG5060X-V – це потужний та надійний генератор сигналів, який ідеально підходить для досліджень та розробки, а також для навчальних та виробничих цілей.
| Модель | SSG5040X | SSG5060X | SSG5040X-V | SSG5060X-V |
| Діапазон частот | 9 кГц - 4 ГГц (у CW-режимі) |
9 кГц - 6 ГГц (у CW-режимі) |
9 кГц - 4 ГГц (у CW-режимі); 10 МГц - 4 ГГц (у IQ-режимі) |
9 кГц - 6 ГГц (у CW-режимі); 10 МГц - 6 ГГц (у IQ-режимі) |
| Роздільна здатність по частоті | 0,001 Гц | |||
| Роздільна здатність по амплітуді | 0,01 дБ | |||
| Рівень точності | 0,7 дБ (типово) | |||
| Фазовий шум | -120 дБн/Гц @ 1 ГГц, 20 кГц зрушення (типово) | |||
| Дисплей | 5-дюймовий ємнісний сенсорний екран, RGB (800×480) | |||
| Габарити | 338×113×369 мм | |||
| Вага | 5,3 кг | |||
Завантажити посібник користувача для SIGLENT SSG5060X-V (англ.).
Завантажити додаткові характеристики для SIGLENT SSG5060X-V (англ.).
Завантажити короткий посібник для SIGLENT SSG5060X-V (англ.).
| Кількість каналів |
|
| Максимальна частота сигналу |
|
Векторну модуляцію. У таблиці SSG5060X-V має режим IQ від 10 МГц до 6 ГГц, а <a href="{{p,894913}}">генератор сигналів SIGLENT SSG5060X</a> лише безперервний сигнал від 9 кГц до 6 ГГц. Внутрішній генератор IQ-модуляції і функція відтворення форми сигналу дозволяють V-версії формувати цифрові сигнали зв'язку. Фазовий шум, дисплей і вага 5,3 кг однакові.

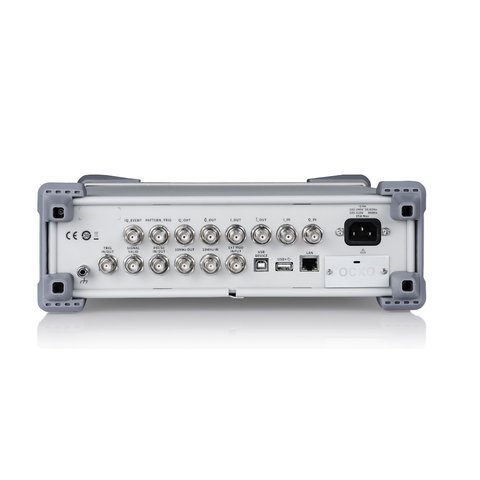

Вбудовані файли сигналів 5G-NR, LTE, WCDMA, WLAN, Bluetooth і CDMA. Окрім внутрішнього генератора IQ прилад має аналогові диференціальні виходи I/Q і входи зовнішньої аналогової I/Q-модуляції. Діапазон IQ від 10 МГц до 6 ГГц. Аналогові модуляції AM, FM і PM доступні у всьому діапазоні від 9 кГц. Роздільна здатність по частоті 0,001 Гц.
Фазовий шум -120 дБн/Гц на 1 ГГц при зрушенні 20 кГц (типово). Рівень задається з роздільною здатністю 0,01 дБ, точність рівня 0,7 дБ (типово). Роздільна здатність по частоті 0,001 Гц. Корекцію площинності можна запрограмувати самому, щоб компенсувати втрати кабелів на різних частотах. Екран 5-дюймовий ємнісний сенсорний 800×480.
