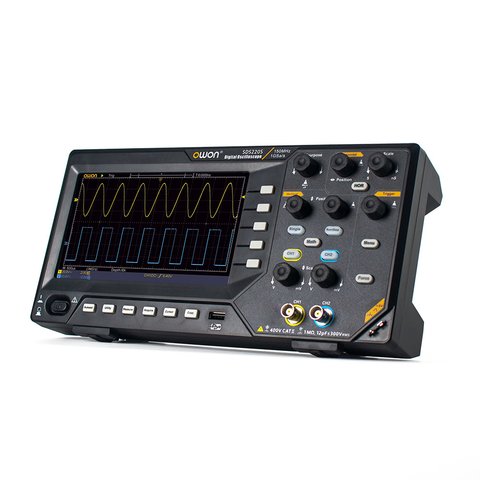

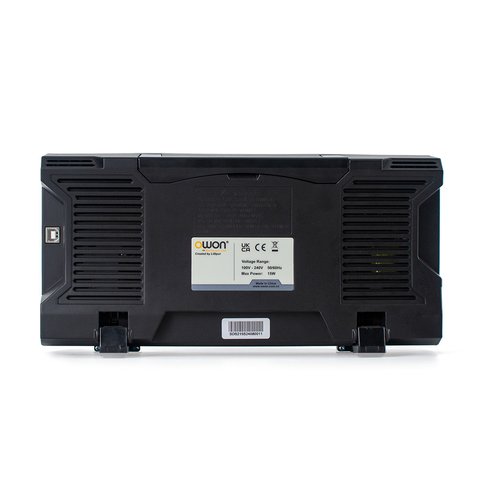

OWON SDS220S — це високопродуктивний 2-канальний цифровий осцилограф із частотою дискретизації 1 Гвиб/с та смугою пропускання 200 МГц, який дозволяє виконувати швидкий і точний аналіз кількох сигналів одночасно, з вбудованим генератором сигналів зі смугою пропускання 25 МГц та частотою дискретизації 125 Мвиб/с. Осцилограф підтримує різні режими збору даних, включаючи стандартний режим, виявлення піків і функцію усереднення значень, а 7-дюймовий сенсорний дисплей забезпечує чіткий і детальний перегляд сигналів та дозволяє легко масштабувати та панорамувати зображення.
| Модель | ||||||
|---|---|---|---|---|---|---|
| SDS210 | SDS210S | SDS215 | SDS215S | SDS220 | SDS220S | |
| Осцилограф | ||||||
| Смуга пропускання | 100 МГц | 150 МГц | 200 МГц | |||
| Кількість каналів | 2 | |||||
| Частота дискретизації | макс. 1 Гвиб/с | |||||
| Режими вибірки | Стандартний, виявлення піків, усереднення | |||||
| Режими входу | Змінний струм (AC), постійний струм (DC), земля (GND) | |||||
| Вхідний імпеданс | 1 МОм ± 2%, паралельно 20 пФ ± 5 пФ | |||||
| Коефіцієнт ділення | 1×, 10×, 100×, 1000× | |||||
| Довжина запису | 20 М | |||||
| Горизонтальна шкала | 2 нс/под. – 1000 с/под., крок 1-2-5 | |||||
| Вертикальна чутливість | 2 мВ/под. ~ 10 В/под. | |||||
| Автоматичні вимірювання | Час (Period), частота, середнє значення, пік-пік (PK-PK), середньоквадратичне значення (RMS), максимум, мінімум, верхнє/нижнє значення (Top/Base), амплітуда, викид напруги за/до фронту (Overshoot/Preshoot), час наростання/спадання, тривалість позитивного/негативного імпульсу (+PulseWidth/-PulseWidth), позитивна/негативна прогальність (+Duty Cycle/-Duty Cycle), затримка A→B (Delay A→B), середньоквадратичне значення циклу (Cycle RMS), курсорне значення циклу (Cursor RMS), коефіцієнт заповнення екрану (Screen Duty), фаза (Phase), лічильник позитивних/негативних імпульсів (+PulseCount/-PulseCount), лічильник висхідних/спадних фронтів (RiseEdgeCnt/FallEdgeCnt), площа (Area), площа циклу (Cycle Area) | |||||
| Математичні функції | ＋, －, ×, ÷, ШПФ | |||||
| Зберігання сигналів | 16 сигналів | |||||
| Тип тригера | За фронтом, відео | |||||
| Інтерфейс | USB-хост/пристрій | |||||
| Частотомір | 6-розрядний | |||||
| Генератор сигналів | ||||||
| SDS210S | SDS215S | SDS220S | ||||
| Стандартні сигнали | Синусоїдальний, прямокутний, пилкоподібний, імпульсний, білий шум, довільної форми | |||||
| Сигнали довільної форми | Кардинальний синус, зростання за експонентою, спадання за експонентою, понад 160 функцій Гаусса | |||||
| Макс. вихідна частота | 25 МГц | |||||
| Частота сигналів довільної форми | 0,1 Гц ~ 5 МГц | |||||
| Частота дискретизації | 125 МВиб/с | |||||
| Амплітуда (при 50 Ом) | 0,005 В пік-пік ~ 3 В пік-пік | |||||
| Діапазон зсуву постійного струму | ±(3 В) (високий імпеданс) | |||||
| Кількість каналів | 1 | |||||
| Довжина сигналу | 8 К | |||||
| Вертикальна розгортка | 14 біт | |||||
| Вхідний імпеданс навантаження | 50 Ом | |||||
| Загальні характеристики | ||||||
| Діапазон напруги | 100 - 240 В, 50/60 Гц | |||||
| Макс. потужність | 15 Вт | |||||
| Дисплей | 7-дюймовий РК дисплей (800 × 480) | |||||
| Габарити | 301 × 152 × 70 мм | |||||
| Вага | 1,1 кг | |||||
Завантажити коротку інструкцію до цифрових осцилографів OWON серії SDS200 (англ.)
Завантажити інструкцію з програмування цифрових осцилографів OWON серії SDS200 (англ.)
Завантажити інструкцію користувача до цифрових осцилографів OWON серії SDS200 (англ.)
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Генератор працює до 25 МГц із дискретизацією 125 Мвиб/с і амплітудою від 1 мВ до 10 В. Співвідношення тут зручне: власний сигнал генератора осцилограф бачить із восьмиразовим запасом по смузі, тому спотворення на виході схеми видно чисто, без внеску самого приладу. Це і є сенс приладу два в одному для налагодження фільтрів і підсилювачів.
Чотири арифметичні дії над сигналами двох каналів, додавання, віднімання, множення й ділення, плюс швидке перетворення Фур'є. Віднімання тут найкорисніше: різниця двох каналів дає диференціальний сигнал без окремого пробника, а це основа вимірювань на шинах живлення й у диференціальних лініях. ШПФ показує склад частот замість форми.
До 1000 с/под, тобто на одну поділку екрана припадає більш ніж чверть години. У такому режимі осцилограф перетворюється на реєстратор повільних процесів: прогрів радіатора, заряджання акумулятора, дрейф опорної напруги за зміну. Верхня межа шкали 2 нс/под, і між цими двома крайніми значеннями крок стандартний, 1-2-5. Довжина запису 20 М зберігається на будь-якій швидкості.
За наявність генератора сигналів. Смуга 200 МГц, дискретизація до 1 Гвиб/с, довжина запису 20 М, вертикальна чутливість від 2 мВ/под до 10 В/под, 30 автоматичних вимірювань, пасивне охолодження й підтримка SCPI однакові в обох. Версія без генератора це <a href="{{p,920720}}">SDS220</a>, і вибір зводиться до того, чи потрібне джерело сигналу в тому ж корпусі.
