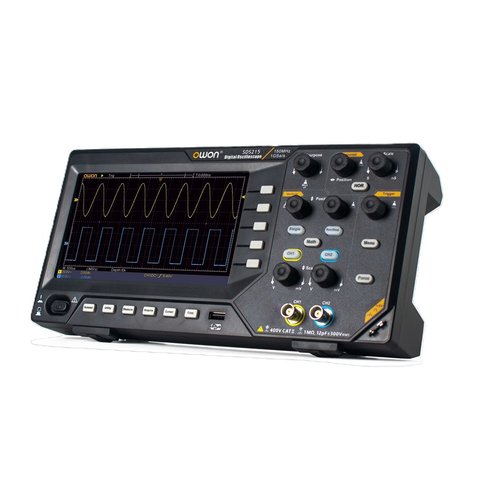

Цифровий осцилограф OWON SDS215

Код: 920718
Цифровий осцилограф OWON SDS215
Все про товар
Опис
Характеристики
Відео
12 826 ₴
11 750 ₴
Ціна з ПДВ

Все про товар

Бестселер
4 (3)
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
1.5 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Цифровий запам'ятовувальний 2-канальний осцилограф з частотою дискретизації 1 Гвиб/с, смугою пропускання 150 МГц, глибиною пам’яті 20 МБ, оснащений 7-дюймовим РК дисплеєм Читати далі
12 826 ₴
11 750 ₴
Ціна з ПДВ
12 826 ₴
11 750 ₴
Ціна з ПДВ

Опис

OWON SDS215 — це високопродуктивний 2-канальний цифровий осцилограф із частотою дискретизації 1 Гвиб/с, смугою пропускання 150 МГц і глибиною пам’яті 20 Мт на вимірювання, що забезпечує швидкий і точний аналіз кількох сигналів одночасно. Осцилограф підтримує різні режими збору даних, включаючи стандартний режим, виявлення піків і функцію усереднення значень, а 7-дюймовий сенсорний дисплей забезпечує чіткий і детальний перегляд сигналів та дозволяє легко масштабувати та панорамувати зображення.

Особливості

  • Осцилограф має частоту дискретизації в реальному часі 1 Гвиб/с і смугу пропускання 150 МГц;
  • Підтримує 30 автоматичних вимірювань форми сигналу та курсорні вимірювання;
  • Аналіз спектру сигналу за допомогою швидкого перетворення Фур'є, яке перетворює сигнали в часовій області в компоненти частотної області, допомагаючи вимірювати гармоніки, спотворення, шум і вібрацію у системі;
  • Вбудований високоточний 6-розрядний частотомір;
  • 2 USB роз’єми: USB роз’єм на передній панелі дозволяє експортувати результати вимірювань і результатів тестів на USB накопичувач, а USB роз’єм на задній панелі призначений для експорту результатів вимірювань на ПК або безпосереднього моніторингу роботи осцилографа за допомогою ПК;
  • Підтримка зв'язку з ПК через інтерфейс USB-пристрою, функцій SCPI та LabVIEW;
  • Система пасивного охолодження: завдяки відсутності вентилятора осцилограф має надзвичайно низький рівень шуму;
  • Програмне забезпечення для ПК для дистанційного керування приладом та вторинної розробки

Технічні характеристики

  Модель
SDS210 SDS210S SDS215 SDS215S SDS220 SDS220S
  Осцилограф
Смуга пропускання 100 МГц 150 МГц 200 МГц
Кількість каналів 2
Частота дискретизації макс. 1 Гвиб/с
Режими вибірки Стандартний, виявлення піків, усереднення
Режими входу Змінний струм (AC), постійний струм (DC), земля (GND)
Вхідний імпеданс 1 МОм ± 2%, паралельно 20 пФ ± 5 пФ
Коефіцієнт ділення 1×, 10×, 100×, 1000×
Довжина запису 20 М
Горизонтальна шкала 2 нс/под. – 1000 с/под., крок 1-2-5
Вертикальна чутливість 2 мВ/под. ~ 10 В/под.
Автоматичні вимірювання Час (Period), частота, середнє значення, пік-пік (PK-PK), середньоквадратичне значення (RMS), максимум, мінімум, верхнє/нижнє значення (Top/Base), амплітуда, викид напруги за/до фронту (Overshoot/Preshoot), час наростання/спадання, тривалість позитивного/негативного імпульсу (+PulseWidth/-PulseWidth), позитивна/негативна прогальність (+Duty Cycle/-Duty Cycle), затримка A→B (Delay A→B), середньоквадратичне значення циклу (Cycle RMS), курсорне значення циклу (Cursor RMS), коефіцієнт заповнення екрану (Screen Duty), фаза (Phase), лічильник позитивних/негативних імпульсів (+PulseCount/-PulseCount), лічильник висхідних/спадних фронтів (RiseEdgeCnt/FallEdgeCnt), площа (Area), площа циклу (Cycle Area)
Математичні функції +, -, ×, ÷, ШПФ
Зберігання сигналів 16 сигналів
Тип тригера За фронтом, відео
Інтерфейс USB-хост/пристрій
Частотомір 6-розрядний
  Генератор сигналів
  SDS210S SDS215S SDS220S
Стандартні сигнали Синусоїдальний, прямокутний, пилкоподібний, імпульсний, довільної форми
Сигнали довільної форми Кардинальний синус, зростання за експонентою, спадання за експонентою, понад 160 функцій Гаусса
Макс. вихідна частота 25 МГц
Частота сигналів довільної форми 0,1 Гц ~ 5 МГц
Частота дискретизації 125 МВиб/с
Амплітуда (при 50 Ом) 0,005 В пік-пік ~ 3 В пік-пік
Діапазон зсуву постійного струму ±(3 В) (високий імпеданс)
Кількість каналів 1
Довжина сигналу 8 К
Вертикальна розгортка 14 біт
Вхідний імпеданс навантаження 50 Ом
  Загальні характеристики
Діапазон напруги 100 - 240 В, 50/60 Гц
Макс. потужність 15 Вт
Дисплей 7-дюймовий РК дисплей (800 × 480)
Габарити 301 × 152 × 70 мм
Вага 1,1 кг

Завантаження

Коротка інструкція

PDF  Завантажити коротку інструкцію до цифрових осцилографів OWON серії SDS200 (англ.)

Інструкція з програмування

PDF  Завантажити інструкцію з програмування цифрових осцилографів OWON серії SDS200 (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача до цифрових осцилографів OWON серії SDS200 (англ.)

Комплектація

  • Осцилограф OWON SDS215 — 1 шт.
  • Пасивні щупи на 100 МГц — 1 комплект
  • Калібратор щупів — 1 шт.
  • USB кабель — 3 шт.
  • Шнур живлення — 1 шт.
  • Коротка інструкція користувача — 1 шт.

Питання та відповіді

Чим смуга 150 МГц у SDS215 відрізняється від ста мегагерц?
Частотою, до якої прилад передає амплітуду без завалу. Дискретизація в обох випадках однакова, до 1 Гвиб/с, тому на 150 МГц припадає менше вибірок на період, і форма швидкого фронту відтворюється грубіше. Решта збігається до цифри: довжина запису 20 М, вертикальна чутливість від 2 мВ/под до 10 В/под, 30 автоматичних вимірювань. Молодша модель серії це SDS210.
Що дають тридцять автоматичних вимірювань SDS215?
Вони знімають рутину: амплітуда, період, частота, час наростання, прогальність та інші параметри рахуються приладом і виводяться числом, замість того, щоб відкладати їх курсорами вручну. Курсорні вимірювання при цьому теж лишаються для випадків, коли треба виміряти щось нестандартне. Разом із ними працює аналіз спектра через швидке перетворення Фур'є та шестирозрядний частотомір.
Чи змінюється дискретизація SDS215 порівняно з молодшою моделлю?
Ні, максимальна частота дискретизації в усій серії однакова, до 1 Гвиб/с. Змінюється тільки аналогова смуга. При виборі це варто врахувати: старша модель не стає швидшою в захопленні, вона лише передає ширший спектр без завалу. Довжина запису 20 М, режими вибірки три: стандартний, виявлення піків та усереднення.
Чому в комплекті SDS215 щупи на 100 МГц?
Це реальне обмеження, яке варто врахувати: смуга приладу 150 МГц, а комплектні пасивні щупи розраховані на 100 МГц, тобто на верхніх частотах вузьким місцем стане саме щуп, а не осцилограф. Щоб отримати паспортну смугу, потрібні щупи з відповідним запасом. У коробці також калібратор щупів, три USB-кабелі, шнур живлення й коротка інструкція.

Характеристики

Кількість каналів
  • двоканальний
Смуга пропускання
  • 150 МГц
Тип
  • настільний
Частота дискретизації
  • 1 Гвиб/с
Об'єм пам'яті
  • 20 МБ
Діагональ екрану
  • 7,0" LCD-дисплей

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Чим смуга 150 МГц у SDS215 відрізняється від ста мегагерц?

Частотою, до якої прилад передає амплітуду без завалу. Дискретизація в обох випадках однакова, до 1 Гвиб/с, тому на 150 МГц припадає менше вибірок на період, і форма швидкого фронту відтворюється грубіше. Решта збігається до цифри: довжина запису 20 М, вертикальна чутливість від 2 мВ/под до 10 В/под, 30 автоматичних вимірювань. Молодша модель серії це <a href="{{p,920716}}">SDS210</a>.

Що дають тридцять автоматичних вимірювань SDS215?

Вони знімають рутину: амплітуда, період, частота, час наростання, прогальність та інші параметри рахуються приладом і виводяться числом, замість того, щоб відкладати їх курсорами вручну. Курсорні вимірювання при цьому теж лишаються для випадків, коли треба виміряти щось нестандартне. Разом із ними працює аналіз спектра через швидке перетворення Фур'є та шестирозрядний частотомір.

Чи змінюється дискретизація SDS215 порівняно з молодшою моделлю?

Ні, максимальна частота дискретизації в усій серії однакова, до 1 Гвиб/с. Змінюється тільки аналогова смуга. При виборі це варто врахувати: старша модель не стає швидшою в захопленні, вона лише передає ширший спектр без завалу. Довжина запису 20 М, режими вибірки три: стандартний, виявлення піків та усереднення.

Чому в комплекті SDS215 щупи на 100 МГц?

Це реальне обмеження, яке варто врахувати: смуга приладу 150 МГц, а комплектні пасивні щупи розраховані на 100 МГц, тобто на верхніх частотах вузьким місцем стане саме щуп, а не осцилограф. Щоб отримати паспортну смугу, потрібні щупи з відповідним запасом. У коробці також калібратор щупів, три USB-кабелі, шнур живлення й коротка інструкція.
