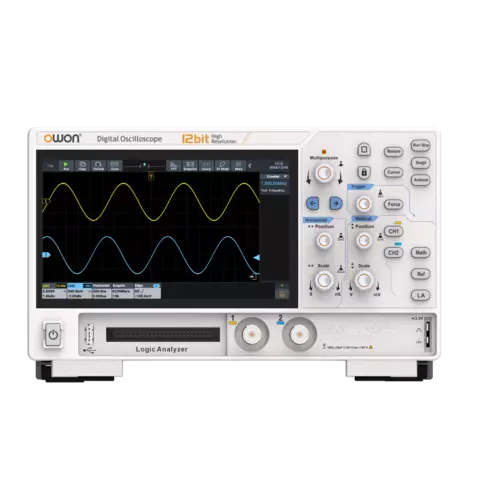

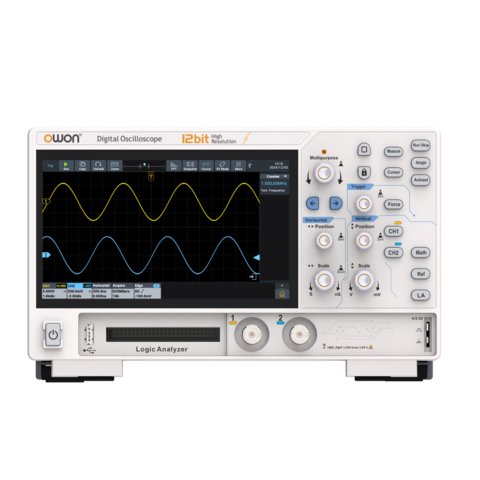

OWON ADS922A – це двоканальний осцилограф зі смугою пропускання 250 МГц, глибиною пам'яті 100 МБ, частотою дискретизації 2 Гвиб/с і вертикальною роздільною здатністю 12 біт. Опціонально може бути оснащений одноканальним генератором сигналів довільної форми 30 МГц. Має функції декодування I²C, SPI, RS232/UART, CAN, LIN.
Модель виконана на базі новітньої технології X-Vision II, яка забезпечує швидкість захоплення осцилограм до 700 000 осц/с, низький рівень шумів, глибину пам'яті 100 МБ та високу роздільну здатність. ADS912A підтримує одночасний аналіз аналогових та цифрових сигналів, автоматичний аналіз шин, побудову діаграм Боде та інші функції для виконання завдань у галузі розробки, навчання та досліджень.
| Модель | ADS912A | ADS922A | ADS914A | ADS924A | |
|---|---|---|---|---|---|
| Смуга пропускання (-3 дБ) | 125 МГц | 250 МГц | 125 МГц | 250 МГц | |
| Кількість каналів | 2 | 4 | |||
| Макс. частота дискретизації | 2 Гвиб/с (один канал) 1 Гвиб/с (два канали) 500 Мвиб/с (всі канали) | ||||
| Режими реєстрації | звичайний, піки, висока роздільна здатність, усереднення, сегментований | Точність коефіцієнта посилення за постійним струмом | 3% (≤1 мВ) 2% (≥2 мВ) |
||
| Макс. швидкість захоплення осцилограм | до 700 000 осц/с | Макс. глибина пам'яті | 100 МБ | ||
| Діапазон вертикальної чутливості | 200 мкВ/под-10 В/под | Вертикальна роздільна здатність | 12 біт | ||
| Діапазон частоти вибірки | 1 нс/под - 1000 с/под, крок 1-2-5 | Точність часової розгортки | ±25 ppm (тип.) | ||
| Вхідний опір | 1 МОм ±2%, паралельно з 20 пФ ±5 пФ | ||||
| Коефіцієнт ділення щупа | 1,00 мкX-1,00 MX, крок 1-2-5, підтримка користувацьких налаштувань | ||||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN | ||||
| Декодування шин | RS232/UART, I²C, SPI, CAN, LIN | ||||
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) | ||||
| Математична обробка сигналів | +, –, *, /, &&, ||, ^, !, інтеграл, похідна, квадратний корінь, функції (Lg / Ln / Exp / Abs / синус / косинус / тангенс), ШПФ, ШПФ середньоквадр., користувацькі функції, цифрові фільтри (НЧ, ВЧ, смуговий, відхилення смуги частот) | ||||
| Частотомір | 6-розрядний максимальна частота відповідає максимальній аналоговій смузі пропускання осцилографа |
||||
| Вольтметр | постійний струм, змінний струм + середньоквадратична напруга (AC+DCrms), змінний струм (ACrms); роздільна здатність: 4 розряди (ACV/DCV) | ||||
| Генератор сигналів довільної форми (опціонально) | |||||
| Макс. вихідна частота | 30 МГц, одиночна | Частота дискретизації | 160 Мвиб/с | ||
| Стандартні форми сигналів | синусоїдальний, прямокутний, пилкоподібний, імпульсний, шум | ||||
| Довільні форми | 28 вбудованих форм | ||||
| Вертикальна роздільність | 14 біт | Частота довільних форм | 1 мкГц ~ 10 МГц | ||
| Довжина довільних форм сигналів | 2-8 тис. точок | Амплітуда | 2 мВпік-пік ~ 10 Впік-пік, 1 мВпік-пік ~ 5 Впік-пік (50 Ом) | ||
| Опір | 50 Ом (тип) | Модуляція | AM, FM, PM, FSK | ||
| Загальні характеристики | |||||
| Інтерфейси зв'язку | HDMI, USB-пристрій, USB-хост, тригерний вихід (P/F), LAN | ||||
| Дисплей | 7" (1024×600), ємнісний мультитач | ||||
| Інтерфейси живлення | Type-C (зовнішній повербанк має забезпечувати 12 В/4 А) підтримка літієвої батареї 12 В/5000 мАг (опціонально) |
||||
| Габарити (Ш × В × Г) | 260 мм × 160 мм × 78 мм | ||||
| Вага | ≈1,5 кг (без опаковання) | ||||
Завантажити посібник користувача для OWON ADS922A (англ.).
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Смуга пропускання |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Перетворювач у приладі спільний, і його ресурс ділиться між увімкненими входами: один канал отримує 2 Гвиб/с, два канали по 1 Гвиб/с, при повному завантаженні лишається 500 Мвиб/с. Для смуги 250 МГц навіть нижнє значення дає чотири вибірки на період верхньої частоти. Але при виборі приладу орієнтуватися варто на той режим, у якому ви реально працюєте.
Удвічі довший запис при тій самій частоті дискретизації. Практичну різницю видно на повільних процесах зі швидкими деталями: пуск двигуна, тривалий обмін по шині, перехідний процес у джерелі живлення. Там, де <a href="{{p,926680}}">OWON ADS802A</a> з його 50 МБ вимушено розріджує вибірку, ADS922A ще тримає повний темп. Швидкість захвату в обох однакова, 700 000 осц/с.
Це найменша амплітуда, яку цифровий вхід ще розпізнає як зміну рівня. Звичайні логічні рівні проходять із великим запасом, а от сигнали низьковольтних інтерфейсів або сильно затухла довга лінія можуть опинитися нижче межі. Поріг спрацьовування задається користувачем, динамічний діапазон входу ±30 В плюс поріг, вхідний опір 100 кОм при ємності 8 пФ.
Обидва прилади працюють у смузі 250 МГц. ADS922A — двоканальний, з 2 Гвиб/с, 100 МБ і опціональним логічним аналізатором. <a href="{{p,930557}}">UNI-T MSO1254HD</a> одразу чотириканальний, має 16 цифрових каналів у базі, дискретизацію 2,5 Гвиб/с і мільйон осцилограм на секунду. Другий одразу готовий змішаний прилад, перший дешевший і компактніший, якщо цифрові канали потрібні не завжди.
