Опис

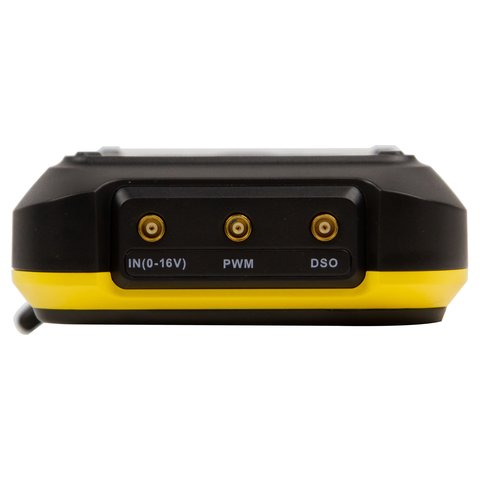

FNIRSI DSO-TC2 – це портативний компактний цифровий осцилограф з вбудованим ESR-тестером та генератор тестових ШІМ-сигналів. Оснащений широкоформатним кольоровим TFT-дисплеєм. Живиться від вбудованої літієвої батареї, що перезаряджається.

FNIRSI-TC2 працює в режимі осцилографа та тестера компонентів. При натисканні на кнопку живлення ви потраплятимете в інтерфейс вибору режиму. Натисніть клавіші зі стрілками [Вгору]/ [Вниз] для вибору. Виберіть "Mos Test" і натисніть [OK], щоб увійти в режим тестування компонентів. Виберіть режим "Осцилограф", натисніть клавішу [OK], щоб увійти в режим осцилографа.

У режимі Mos Test можна тестувати різні типи транзисторів, визначати тип пристрою, полярність виводів, hFE, напругу увімкнення, ємність з'єднання. Також можна тестувати ємність, опір, компоненти індуктивності тощо.

FNIRSI DSO-TC2 – це ідеальний пристрій для швидкого сполучення транзисторів, виявлення змішаних поверхневих компонентів, а також для тестування невеликих партій компонентів. У режимі осцилографа пристрій використовується для перевірки форми сигналу.

Особливості

  • Багатофункціональність: цифровий осцилограф, тестер електронних компонентів, генератор ШІМ-сигналів та інші функції в одному пристрої.
  • Осцилограф має частоту дискретизації у реальному часі 2,5 Мвиб/с та смугу пропускання 200 кГц.
  • Завдяки повній функції запуску (одиничний, звичайний, автоматичний), його можна використовувати як для періодичних аналогових сигналів, так і для аперіодичних цифрових сигналів.
  • Вимірювання сигналу напруги ±400 В.
  • Режим автоматичних вимірювань.
  • Автономний генератор ШІМ-сигналів (80 кГц/5,0) з регульованим коефіцієнтом заповнення.
  • Пристрій автоматично виявляє та вимірює різні транзистори: NPN-транзистори, N-канальні та P-канальні польові транзистори, перехідні польові транзистори, діоди, подвійні діоди, тиристори тощо, а також пасивні компоненти (резистори, котушки індуктивності, конденсатори тощо).
  • Автоматичне визначення полярності виводів.

Технічні характеристики

Осцилограф
Частота дискретизації у реальному часі 2,5 Мвиб/с
Аналогова смуга пропускання 0 ~ 200 кГц
Вхідний опір 1 МОм
Режим входу AC/DC
Діапазон тестової напруги щуп 1:1: 80 Vpp (±40 В)
щуп 10:1: 800 Vpp (±400 В)
Вертикальна чутливість 10 мВ/под ~ 10 В/под (з кроком 1-2-5)
Вертикальне зміщення регульоване, з індикацією
Діапазон горизонтальної розгортки 10 мкс/под ~ 500 с/под (з кроком 1 1-2-5)
Режими запуску автоматичний, звичайний та одиничний
Типи запуску за фронтом (що спадає/росте)
Рівень запуску регульований, з індикацією
Заморожування сигналу є (функція утримання HOLD)
Автоматичні вимірювання максимум, мінімум, середнє значення, середньоквадратичне значення, пік-пік, частота, період, коефіцієнт заповнення
ШІМ-вихід частота: 0 ~ 80 кГц, коефіцієнт заповнення: 0 ~ 100%, амплітуда: 5,0 В
ESR-тестер
Категорія Діапазон Характеристики
Тріод + збільшення hfe, напруга база-емітер Ube, Ic/Ie, зворотний струм відсікання, колектор-емітер Iceo, Ices, пряме падіння напруги на захисному діоді Uf
Діод пряме падіння напруги <5 В пряме падіння напруги, ємність переходу, зворотний струм витоку
Стабілітрон 0,01 В ~ 4,5 В (випробувальна зона 1-2-3) пряме падіння напруги, зворотна напруга пробою
0,01 В ~ 24 В (випробувальна зона К-А-А) зворотна напруга пробою
Польовий транзистор JFET ємність затвора Cg, струм стоку Id при Vgs, пряме падіння напруги на захисному діоді Uf
IGBT струм стоку Id при Vgs, пряме падіння напруги на захисному діоді Uf
MOSFET напруга увімкнення Vt, ємність затвора Cg, опір сток-витік Rds, пряме падіння напруги на захисному діоді Uf
SCRS напруга увімкнення <5 В, струм спрацьовування затвора <6 мА напруга затвора
Симістор
Ємність 25 пФ ~ 100 мФ ємність, коефіцієнт втрат Vloss
Опір 0,01 Ом ~ 50 МОм опір
Індуктивність 10 мкГн ~ 1000 мкГн індуктивність, опір DC
Батареї 0,1 В ~ 4,5 В напруга, позитивна та негативна полярність
Вхідна напруга 0 ~ 16 В напруга
Температура (давач DS18B20) + температура
Вологість (давач DHT1) + вологість
ШІМ-вихід 1,5 кГц ~ 9,99 МГц *
Декодування сигналів інфрачервоного пульта дистанційного керування NEC протокол інфрачервоного керування зображення коду користувача та коду даних, а також зображення відповідної інфрачервоної хвилі
Загальні характеристики
Дисплей 2,4-дюймовий кольоровий TFT-екран зі світлодіодним підсвічуванням

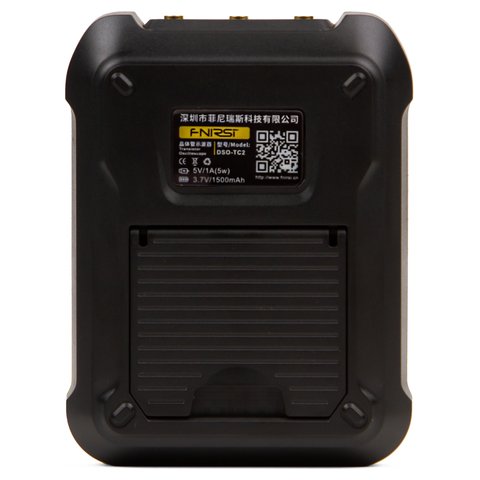

Живлення літієва акумуляторна батарея ємністю 1500 мАг

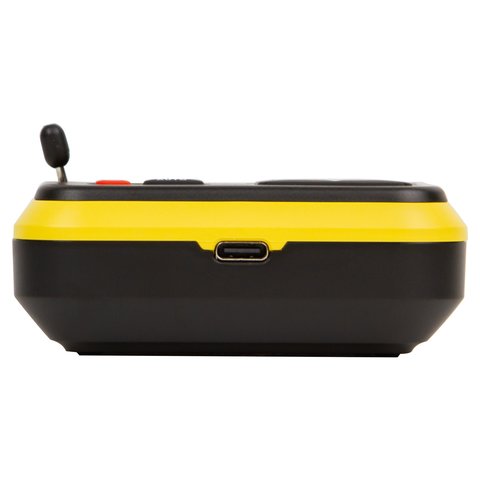

Заряджання USB Type-C (+5 В)
Габарити 79 мм × 31 мм × 103 мм
Вага 296,6 г

Посібник користувача

PDF  Завантажити посібник користувача для FNIRSI DSO-TC2 (англ.).

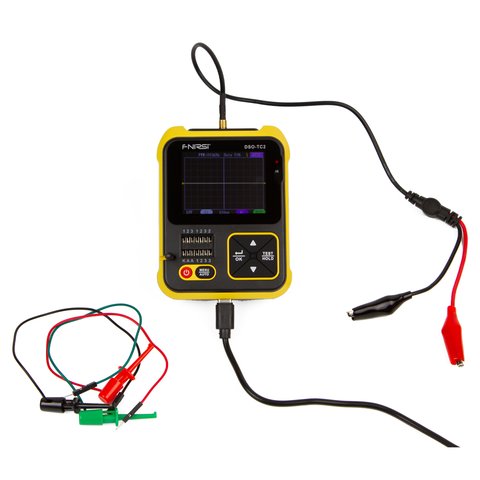

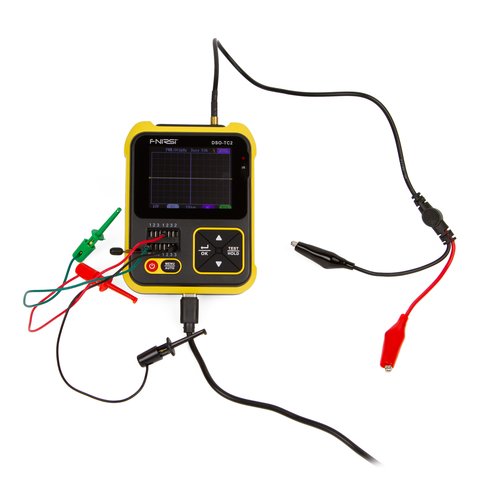

Комплектація

  • Цифровий осцилограф + тестер компонентів FNIRSI DSO-TC2 — 1 шт.
  • Посібник користувача — 1 шт.
  • Кабель Type-C — 1 шт.
  • Щуп для тестування компонентів — 1 шт.
  • Пакувальна коробка — 1 шт.
  • Адаптер — 1 шт.
  • Стандартний осцилографічний щуп — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

Які компоненти перевіряє FNIRSI DSO-TC2?
У режимі Mos Test прилад автоматично визначає тип і полярність виводів транзисторів, діодів, подвійних діодів, стабілітронів, польових транзисторів JFET і MOSFET, IGBT, тиристорів і симісторів, показує hFE, напругу увімкнення, ємність переходу. Пасивні компоненти теж вимірюються: ємність 25 пФ ~ 100 мФ, опір 0,01 Ом ~ 50 МОм, індуктивність 10 мкГн ~ 1000 мкГн. Є перевірка батарей 0,1 В ~ 4,5 В і декодування ІЧ-пульта NEC. Схожий прилад 3 в 1: FNIRSI DSO-TC3.
Яку напругу можна подавати на осцилограф DSO-TC2?
З щупом 1:1 діапазон тестової напруги 80 Vpp (±40 В), з щупом 10:1 до 800 Vpp (±400 В). Вхідний опір 1 МОм, режим входу AC/DC. Осцилограф має частоту дискретизації в реальному часі 2,5 Мвиб/с і аналогову смугу 0 ~ 200 кГц, тож розрахований на звукові, силові й повільні цифрові сигнали. Вертикальна чутливість 10 мВ/под ~ 10 В/под, горизонтальна розгортка 10 мкс/под ~ 500 с/под. Запуск автоматичний, звичайний та одиничний, за фронтом.
Чи вміє DSO-TC2 генерувати сигнал?
Так, автономний генератор ШІМ-сигналів видає частоту 0 ~ 80 кГц з коефіцієнтом заповнення 0 ~ 100% і амплітудою 5,0 В. Це зручно для перевірки сервоприводів, драйверів і входів мікроконтролерів без окремого генератора. Живлення від літієвої акумуляторної батареї ємністю 1500 мАг із заряджанням через USB Type-C (+5 В). Дисплей 2,4-дюймовий кольоровий TFT. Габарити 79 мм × 31 мм × 103 мм, вага 296,6 г, у комплекті стандартний осцилографічний щуп, щуп для компонентів, кабель і адаптер.
