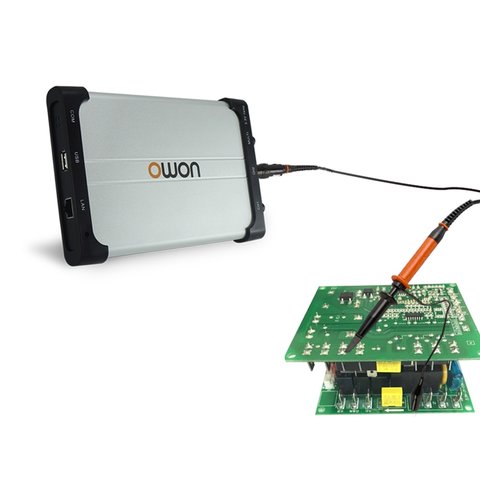

OWON VDS2062 – двухканальный цифровой USB-осциллограф с полоской пропускания 60 МГц, частотой дискретизации 1 ГВыб/с и объемом памяти 10 MБ. Компактный и недорогой прибор обладает отличными техническими характеристиками виртуального осциллографа, что делает возможным его использование как в домашних, так и в промышленных условиях. Также он может использоваться в образовательных целях.
| Полоса пропускания | 60 МГц |
| Время нарастания фронта | ≤5,8 нс |
| Количество каналов | 2+1 |
| Частота дискретизации | 1 ГВыб/с |
| Объем памяти | 10 МБ |
| Разрешение по вертикали | 8 бит |
| Скорость развертки | от 5 нс/дел до 100 с/дел |
| Усиление по вертикали | от 5 мВ/дел до 5 В/дел |
| Режимы по входу | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное напряжение по входу | 40 В (PK - PK) (DC+AC, PK - PK) |
| Коэффициент деления | 1X, 10X, 100X, 1000X |
| Условия синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Курсорные измерения | △V, △T |
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математические функции | сложение, вычитание, умножение, деление, инверсия, БПФ |
| Фигуры Лиссажу | ±3º |
| Интерфейс | USB 2.0 |
| Питание | ≤5 В / 1,5 A |
| Потребляемая мощность | ≤6,5 Вт |
| Габариты | 170 × 120 × 18 мм |
| Вес | 0,26 кг |
Загрузить руководство пользователя OWON VDS2062 (англ.)
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Тем, кто работает с микроконтроллерными схемами, питанием, аудио, приводами и шинами на несколько мегабит: всё это ложится в шестьдесят мегагерц с запасом на гармоники фронта. Тесно становится на быстрых последовательных интерфейсах и тактовых сигналах в сотни мегагерц. VDS2062 дает при этом дискретизацию 1 Гвыб/с и память 10 МБ.
Длинную запись на полной скорости. При коротком буфере прибор на медленной развертке прореживает выборку, и узкий сбой между двумя точками просто исчезает. Десять мегабайт позволяют держать темп 1 Гвыб/с на заметном интервале, поэтому пакет обмена по шине вместе с коротким выбросом в нем виден за один захват.
Один канал откладывается по горизонтали, второй по вертикали, и вместо двух линий во времени выходит фигура. Так смотрят фазовый сдвиг между сигналами, снимают вольт-амперную характеристику и проверяют симметрию каналов. Прибор показывает этот режим одновременно с обычной осциллограммой, как и результат БПФ.
Да, и именно для него прибор часто и берут: цена невелика, а характеристики полноценные — полоса 60 МГц, дискретизация 1 Гвыб/с, расширенный запуск по фронту, видео, наклону, длительности импульса и поочередно. Минус в том, что нужен компьютер, то есть в аудитории на каждое место должен быть ноутбук. Вертикальная чувствительность от 5 мВ/дел до 5 В/дел.
