Опис

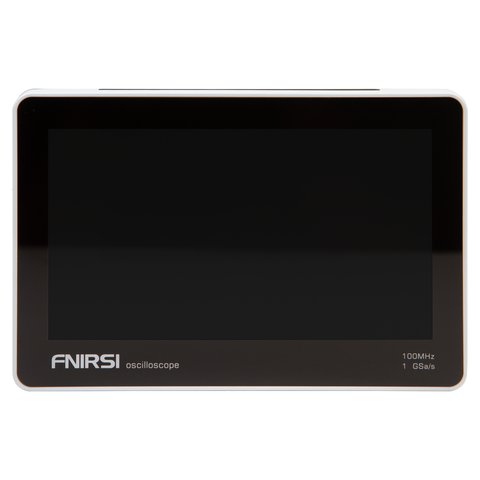

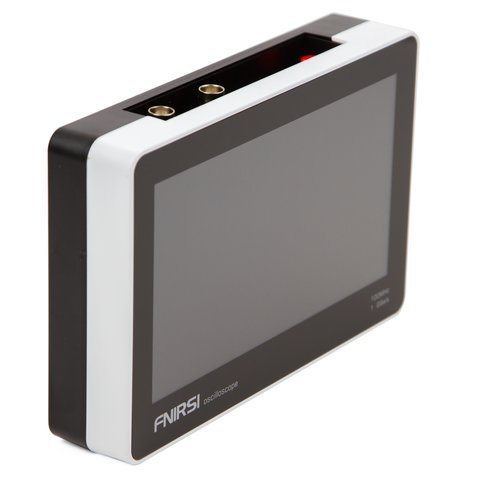

FNIRSI 1013D – це портативний двоканальний осцилограф зі смугою пропускання до 100 МГц. Осцилограф оснащений кольоровим 7-дюймовим дисплеєм для зображення форми сигналу та вбудованою літієвою батареєю, що забезпечує до 4 годин безперервної роботи. Вертикальна роздільна здатність: 8 біт; частота дискретизації у реальному часі: 1 ГВиб/с.
Прилад має внутрішню пам'ять об'ємом 1 Гб для зберігання 1000 сигналів та інтерфейс USB для підключення до комп'ютера. Осцилограф призначений для діагностики та налаштування радіо- та електронної апаратури.
Особливості
- Компактний та функціональний.
- Великий сенсорний 7-дюймовий TFT-дисплей (800 × 480 пікселів).
- Захист від високої напруги: вбудований модуль забезпечує захист до 400 В.
- Оснащений вбудованим генератором на 1 кГц з можливістю калібрувати щупи.
- Можливість зберегти до 1000 форм сигналів та до 1000 знімків екрану.
- Функція автоматичного вимірювання.
- Функція Roll.
- Функція Ліссажу.
- Функція регулювання яскравості екрану.

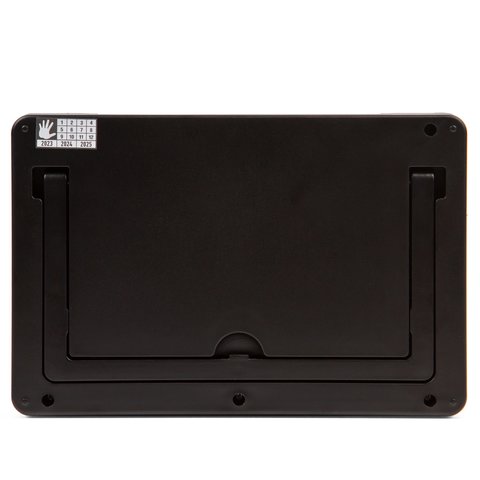

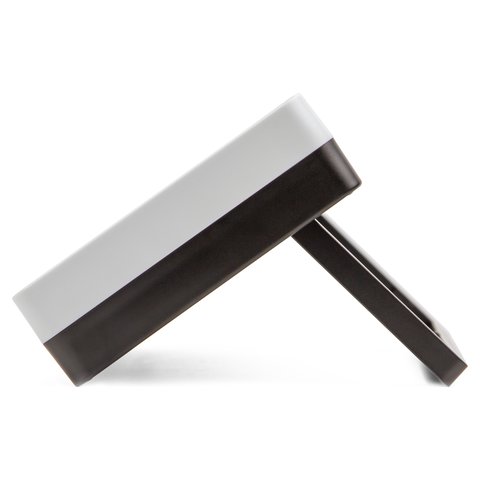

- Оснащений підставкою для настільного використання.
Технічні характеристики
| Кількість каналів | 2 |
| Смуга пропускання | 100 МГц |
| Частота дискретизації | 1 ГВиб/с |
| Глибина запису | 240 Кб |
| Вхідні параметри | |
|---|---|
| Розв'язка входу | DC, AC |
| Вхідний імпеданс | 1 МОм |
| Встановлення коефіцієнту загасання давача | 1 Х, 10 Х |
| Максимальна вхідна напруга | 40 В (1 X), 400 В (10 Х) |
| Горизонтальна система | |
| Коефіцієнт розгортки | 50 с / под - 10 нс / под |
| Вертикальна система | |
| Вертикальна розгортка | 50 мВ / под - 500 В / под |
| Час наростання | < 3 нс |
| Вертикальна роздільна здатність | 8 біт |
| Точність напруги | ± 2% |
| Точність частоти | ± 0,01% |
| Система синхронізації | |
| Режими синхронізації | автоматичний, нормальний, одиничний |
| Режим тригера | за фронтом (що спадає / наростає) |
| Система вимірювання | |
| Автоматичні вимірювання | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорні вимірювання | XY, тригер Y |
| Загальні характеристики | |
| Дисплей | кольоровий TFT-дисплей, 7 дюймів, 800 × 480 пікселів |
| Живлення | вбудована літієва батарея 6000 мАг, 4 години безперервної роботи, 5 годин заряджання |

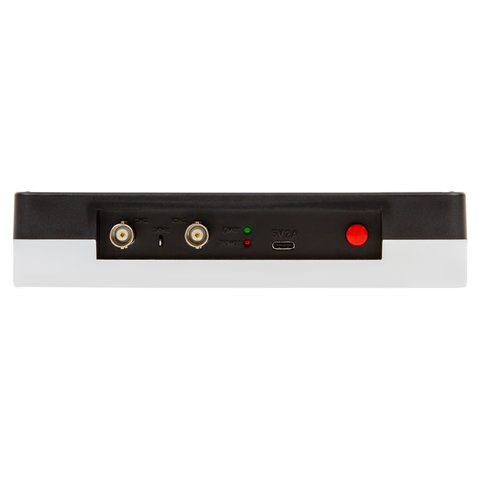

| Інтерфейс | USB (5 В / 2 А) |
| Вбудована пам'ять | 1 Гб |
| Зберігання форми хвилі | 1000 зображень + 1000 сигналів |
| Габарити | 184 × 124 × 50 мм |
| Вага нетто | 650 г |

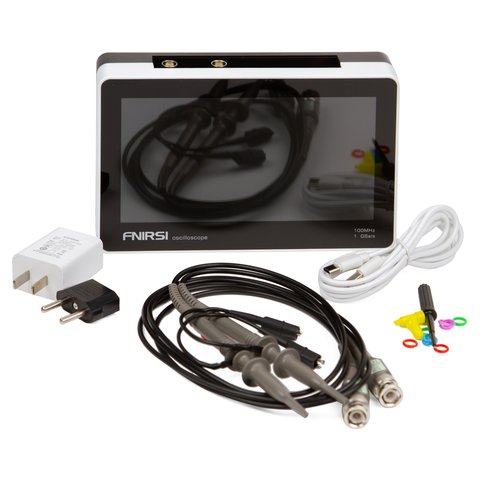

Комплектація
- Цифровий осцилограф FNIRSI 1013D — 1 шт.
- Щуп для осцилографа — 2 шт.
- USB-кабель — 1 шт.
- Блок живлення — 1 шт.
- Адаптер живлення — 1 шт.
- Інструкція з експлуатації — 1 шт.
Осцилографи та робота з ними
Характеристики
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Відео
Відгуки клієнтів
Часто задавані питання
Наскільки точний FNIRSI 1013D по напрузі?
Точність напруги ±2%, вертикальна роздільна здатність 8 біт. Для портативного приладу за таку ціну це нормальний рівень: він дозволяє впевнено оцінити амплітуду й форму сигналу, але не годиться для метрологічних задач. Смуга пропускання 100 МГц, частота дискретизації 1 ГВиб/с, час наростання менше 3 нс, глибина запису 240 кБ, вертикальна розгортка від 50 мВ/под до 500 В/под.
Яку напругу витримує вхід FNIRSI 1013D?
З дільником 1× це 40 В, з дільником 10× уже 400 В, і на цю ж межу розрахований вбудований модуль захисту від високої напруги. Вхідний імпеданс 1 МОм. Мережеві кола через це дивляться тільки в положенні 10×, і перевіряти положення перемикача на щупі треба до підключення, а не після. Коефіцієнт розгортки від 50 с/под до 10 нс/под.
Навіщо в FNIRSI 1013D вбудований генератор на 1 кГц?
Для калібрування щупів. Пасивний щуп із дільником 10× має підстроювальний конденсатор, і якщо він розстроєний, прямокутний сигнал на екрані виглядає із завалом або викидом на фронті, а всі виміри амплітуди йдуть із помилкою. Генератор дає еталонний меандр 1 кГц, під який щуп і підкручують. Це разова процедура при кожній зміні щупа, і без вбудованого джерела її нічим робити.
FNIRSI 1013D чи 1014D — де між ними різниця?
Смуга, дискретизація, пам'ять і дисплей у них однакові. Розходяться два пункти. Точність напруги: ±2% у FNIRSI 1013D проти ±5% у <a href="{{p,902549}}">FNIRSI 1014D</a>. Генератор: у першому це лише меандр 1 кГц для калібрування щупів, у другому – повноцінний генератор сигналів. Вибір тут між точнішим вимірюванням і наявністю джерела сигналу в тому ж корпусі.
