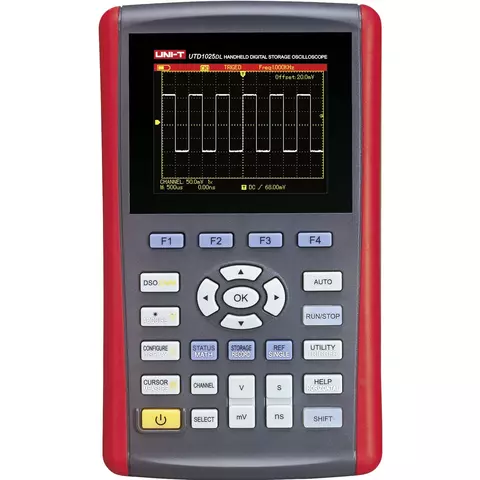

UNI-T UTD1050DL – це легкий та портативний осцилограф зі смугою пропускання 25 МГц та частотою дискретизації 250 Мвиб/с. Портативний цифровий осцилограф UNI-T UTD1050DL також має функції мультиметра, а саме дозволяє вимірювати постійну та змінну напругу/струм, опір, ємність, а також здійснювати перевірку провідності електричного кола та тестування діодів.
Завантажити програмне забезпечення для цифрового осцилографа UNI-T UTD1050DL.
| Смуга пропускання | 50 МГц |
| Період наростання | ≤ 7 нс |
| Дискретизація в реальному часі | 250 Мвиб/с |
| Вертикальна розгортка | 5 мВ/под ～ 20 В/под |
| Глибина пам'яті | 12 kpts |
| Швидкість сканування | 10 нс - 50 с/под |
| Типи запуску | Edge, Pulse, Video, Alternate |
| Мультиметр | |
|---|---|
| Постійна напруга | 400 мВ / 4 В / 40 В / 400 В: ±(1%+5) |
| Змінна напруга | 400 мВ / 4 В / 40 В / 400 В: ±(1,2%+5) |
| Постійний струм | 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А: ±(1.5%+5) |
| Змінний струм | 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А: ±(2.5%+5) |
| Опір | 400 Ом / 4 КОм / 40 КОм / 400 КОм / 4 МОм / 40 МОм: ±(1.2%+5) |
| Ємність | 51.20 нФ / 512 нФ / 5.120 мкФ / 51.20 мкФ / 100 мкФ: ±(3%+5) |
| Основні характеристики | |
| Розрядність | 4000 |
| Розмір дисплея | 3,5 дюйма |
| Живлення | блок живлення 100-220 В, 50/60 Гц батарея 7,4 В, 3600 мА/год |
| Габарити | 199 × 118 × 49 мм |
| Вага | 0,9 кг |
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
У таблиці він указаний як ≤ 7 нс проти чотирнадцяти наносекунд у моделі CL тієї самої серії, і разом з ним піднята дискретизація до 250 Мвиб/с. Це прямий наслідок швидшого вхідного тракту: короткий фронт прилад показує ближче до реального. Смуга пропускання при цьому 50 МГц, тобто виграш стосується саме форми фронту, а не верхньої частоти.
Осцилограф міряє напругу, а щоб побачити форму струму, потрібен перетворювач: він видає напругу, пропорційну струму, і вона вже йде на вхід приладу. У комплекті він є, як і вимірювальні щупи 10 А та щуп з перемиканням 1:1 і 10:1. Так одним приладом дивляться і напругу, і струм, наприклад при діагностиці імпульсного живлення.
Мультиметр працює на діапазонах 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А з похибкою ±(1.5%+5) для постійного струму та ±(2.5%+5) для змінного. Змінний струм тут міряється точніше, ніж у сусідніх моделях серії. Опір іде до 40 МОм з похибкою ±(1.2%+5), ємність до 100 мкФ, розрядність мультиметра 4000. Верхня межа 4 А нижча, ніж у сусідніх моделях серії, тож для великих струмів знадобиться струмовий перетворювач.
Блок живлення розрахований на 100-220 В при 50/60 Гц, тобто прилад працює і в мережах зі 110 В, тоді як у сусідніх моделях серії вказано лише 220 В, 50 Гц. Батарея та сама, 7,4 В, 3600 мА/год. Вага 0,9 кг, габарити 199 × 118 × 49 мм. Родинна модель з тією самою смугою це <a href="{{p,854593}}">портативний цифровий осцилограф UNI-T UTD1050CL</a>.
