RIGOL RSA6000: серія аналізаторів спектра реального часу нового рівня

18 серпня 2025 року компанія RIGOL представила серію аналізаторів спектра реального часу RSA6000. Побудована на оновленій платформі UltraReal, ця серія поєднує високопродуктивне захоплення сигналів, багатовимірний аналіз даних і гнучкість розгортання. Новинка допомагає інженерам реєструвати сигнали, що швидко змінюються, і створювати ідеальне робоче місце для ВЧ-тестування.

Моделі серії:

• RIGOL RSA6265
• RIGOL RSA6140
• RIGOL RSA6085

Зміст

• Висока продуктивність: бачити чіткіше, захоплювати швидше
• Розширений аналіз: п'ять режимів роботи в одному приладі
• Новий рівень зручності: мобільність та віддалене управління
• Багатофункціональність в одному приладі для будь-яких вимірювальних завдань
• Про компанію RIGOL

Висока продуктивність: бачити чіткіше, захоплювати швидше

Завдяки передовим ВЧ-характеристикам, аналізатори серії RSA6000 дозволяють інженерам детально досліджувати будь-який сигнал:

• Смуга пропускання реального часу до 200 МГц. 100% ймовірність перехоплення (POI) сигналів тривалістю від 3,83 мкс дозволяє легко візуалізувати такі перехідні процеси, як імпульсні перешкоди та сигнали з ППРЧ (псевдовипадковим перелаштуванням робочої частоти).

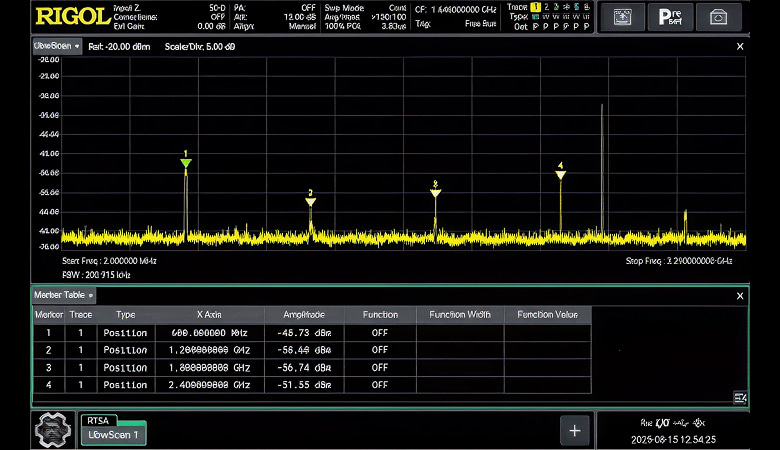

• Швидкість сканування до 4 ТГц/с у режимі аналізу спектра реального часу (RTSA). Забезпечує надшвидке сканування широкосмугового спектру, суттєво підвищуючи ефективність радіомоніторингу та пошуку джерел перешкод.
• Діапазон частот від 5 кГц до 26,5 ГГц дозволяє виконувати різні вимірювальні завдання - від низькочастотних систем зв'язку до мікрохвильових радарів.
• Низький рівень фазового шуму (до -108 дБн/Гц на частоті 1 ГГц зі зміщенням 10 кГц) забезпечує мінімальну похибку при оцінці якості сигналів генераторів, ФАПЧ (PLL) та інших критично важливих компонентів.
• Середній рівень власного шуму (DANL) до -163 дБм/Гц (типове значення) дозволяє легко реєструвати навіть слабкі сигнали.

Розширений аналіз: п'ять режимів роботи в одному приладі

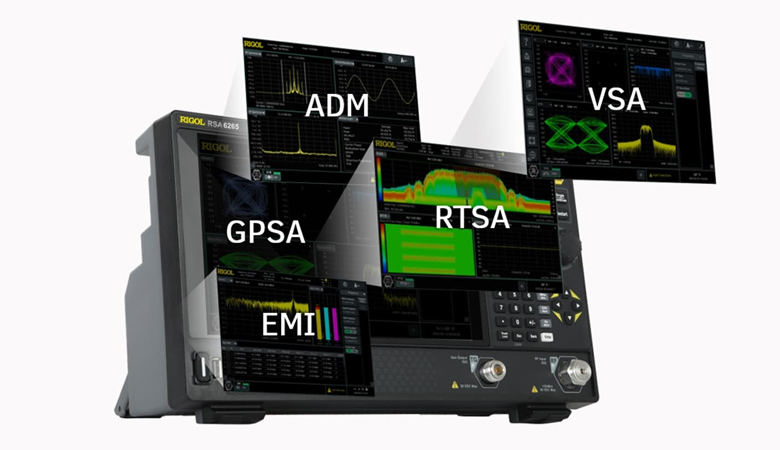

Серія RSA6000 поєднує п'ять основних режимів вимірювання. Швидке перемикання режимів робить прилад універсальним інструментом для виконання різних вимірювальних завдань.

• Класичний аналіз спектра (GPSA): високопродуктивний традиційний режим розгортки з автоматичним вимірюванням таких параметрів, як потужність каналу, коефіцієнт потужності в сусідньому каналі (ACPR), зайнята смуга частот (OBW), гармонічні спотворення тощо.

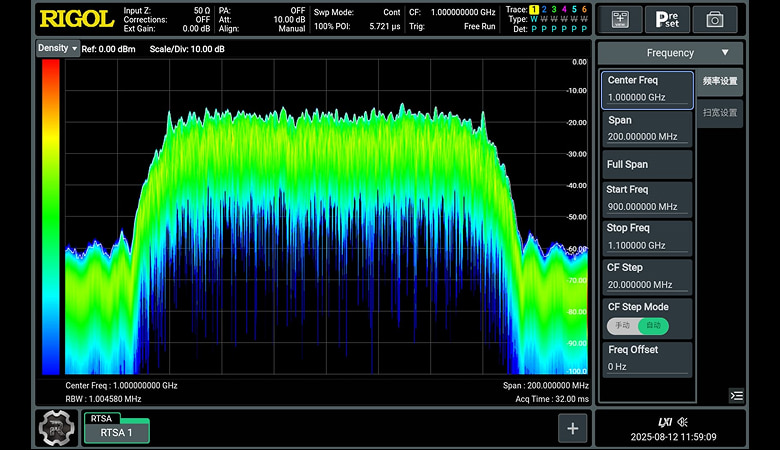

• Аналіз спектра в реальному часі (RTSA): спектральна щільність, спектрограма та графіки залежності потужності від часу (PvT) наочно показують динаміку складних сигналів у часі, частоті та амплітуді. Це ідеальне рішення для усунення міжканальних перешкод, радіомоніторингу та аналізу сигналів з ППРЧ.
• Векторний аналіз сигналів (VSA): опціональний режим демодуляції зі смугою до 200 МГц для роботи з широкосмуговими системами зв'язку. Дозволяє оцінювати якість передавачів за допомогою сигнальних сузір'їв (IQ-діаграм), вічкових діаграм, модуляційної помилки (EVM) та інших метрик.
• Аналоговая демодуляция (ADM): глибокий аналіз аналогових сигналів з АМ/ЧМ/ФМ із автоматичними вимірюваннями потужності носійної, глибини модуляції, частотного зсуву та інших ключових параметрів.
• Попереднє тестування на ЕМС (EMI): вбудовані фільтри, що відповідають стандартам CISPR, для попередніх випробувань на кондуктивні та випромінювані перешкоди. Допомагають оперативно виявляти та усувати джерела перешкод, прискорюючи вихід готового продукту на ринок.

Новий рівень зручності: мобільність та віддалене управління

Серія RSA6000 ламає стереотипи про традиційні настільні прилади, забезпечуючи інженерам максимальну гнучкість у роботі.

• Інтерфейс з підтримкою мультитач: новий сенсорний інтерфейс працює так само плавно, як на планшеті. Він робить налаштування складних вимірювань інтуїтивно зрозумілим, швидким і зручним.
• Управління через веб-інтерфейс та віддалена робота: не вимагає установки ПЗ – доступ до панелі керування та результатів вимірювань у реальному часі відкривається прямо через браузер. Це дозволяє вести віддалений моніторинг, спільне налагодження або проводити демонстрації з будь-якої точки світу.

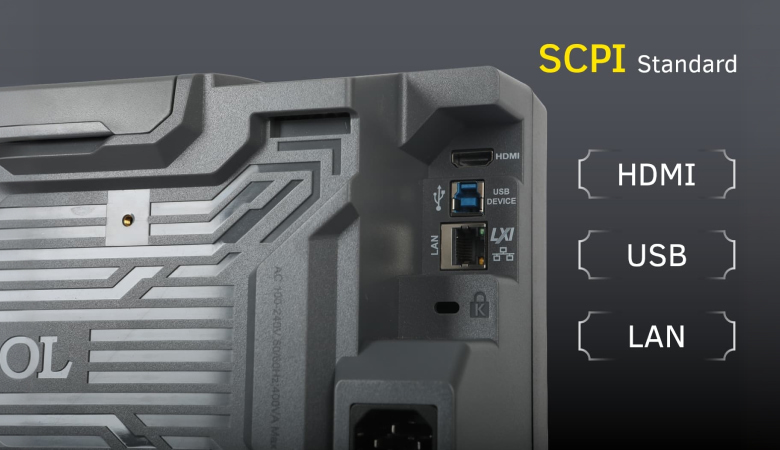

• Широкий набір інтерфейсів та програмування: прилади стандартно оснащені портами HDMI, LAN та USB, підтримують повний набір команд SCPI та драйвери для швидкої інтеграції в автоматизовані вимірювальні системи.

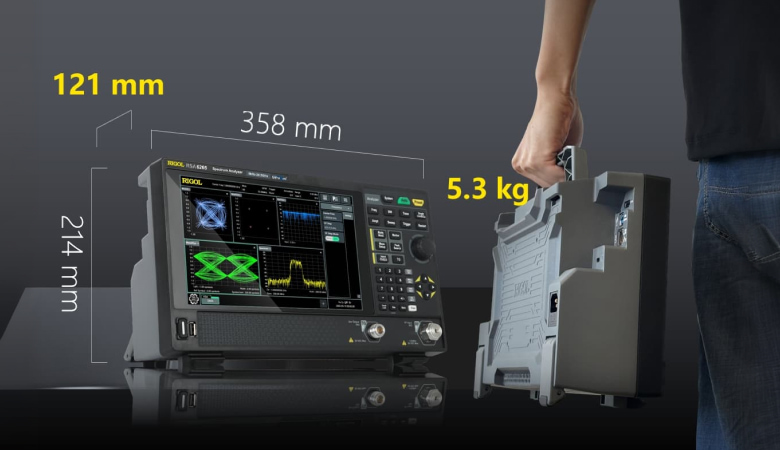

Перемикання між п'ятьма режимами в один клік, віддалене керування через браузер та легкий компактний корпус – усе це робить RSA6000 універсальною платформою для розробки, верифікації та пошуку несправностей. Моделі серії поєднують характеристики приладів експертного класу та мобільність портативних робочих станцій.

Багатофункціональність в одному приладі для будь-яких вимірювальних завдань

Ці аналізатори спектра пропонують комплексні рішення для найрізноманітніших сфер – від передових наукових досліджень до складних промислових завдань. У галузі бездротового зв’язку та ВЧ-тестування вони забезпечують глибокий аналіз характеристик, а також перевірку компонентів і систем. Під час розробки та виробництва електроніки, прилади допомагають локалізувати джерела шумів і завад, а також гарантують швидке проведення контрольних випробувань безпосередньо на виробничій лінії. У задачах радіомоніторингу виняткова здатність до захоплення перехідних процесів виявляє усі небажані сигнали. Під час попереднього тестування на ЕМС (електромагнітну сумісність) прилади швидко виявляють проблеми з кондуктивними та випромінюваними завадами, прискорюючи виведення нового продукту на ринок.

Про компанію RIGOL

RIGOL – міжнародний виробник контрольно-вимірювального обладнання, діяльність якого спрямована на розвиток передових технологій у сфері вимірювальних приладів загального призначення. Дотримуючись своєї місії – "Розширювати можливості технологічного пошуку та відкривати безмежні перспективи", – RIGOL об'єднує визначних фахівців для створення високоякісних продуктів і надання послуг у всьому світі.

Обслуговуючи клієнтів у понад 90 країнах і регіонах, бренд RIGOL пропонує багаторівневі рішення – від інтегральних схем і модулів до складних систем. Це допомагає клієнтам у сферах телекомунікацій, відновлюваної енергетики, напівпровідникової промисловості, освіти, наукових досліджень та системної інтеграції вирішувати складні вимірювальні завдання й втілювати в життя передові інновації
