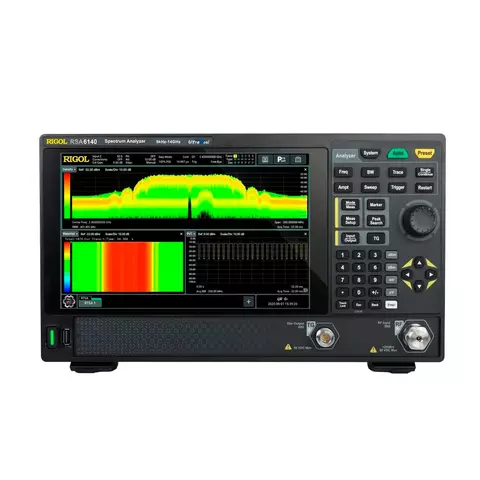

Аналізатор спектра RIGOL RSA6140

Код: 930374
Аналізатор спектра RIGOL RSA6140
Все про товар
Опис
1 216 125 ₴
Ціна з ПДВ

Все про товар

Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Діапазон 5 кГц-14 ГГц, аналіз спектра в реальному часі до 200 МГц, демодуляція 200 МГц, швидкість 4 ТГц/с, фазовий шум -108 дБн/Гц, 5 функцій, EMI-тести, LAN/USB/HDMI, SCPI Читати далі
1 216 125 ₴
Ціна з ПДВ
1 216 125 ₴
Ціна з ПДВ

Опис

RIGOL RSA6140 – це аналізатор спектра реального часу з діапазоном частот від 5 кГц до 14 ГГц. Прилад розроблений на модернізованій платформі UltraReal і поєднує високопродуктивне захоплення сигналу, розширений аналіз і портативну конструкцію, що дозволяє уникнути традиційних лабораторних обмежень.
Завдяки перемиканню режимів одним клацанням миші, віддаленому вебкеруванню та легкому формфактору, ця базова платформа відмінно підходить для досліджень та розробок, перевірки відповідності та усунення несправностей. Модель забезпечує високу продуктивність у дійсно портативній формі.

Особливості

  • Діапазон частот від 5 кГц до 14 ГГц: від низькочастотного зв'язку до мікрохвильового радара
  • Аналіз спектра у реальному часі зі смугою до 200 МГц для роботи зі складними сигналами
  • Векторна демодуляція 200 МГц для детального аналізу широкосмугових сигналів
  • Швидкість розгортки 4 ТГц/с – швидке та точне захоплення перехідних сигналів
  • Низький фазовий шум: −108 дБн/Гц (1 ГГц, зміщення 10 кГц)
  • П'ять режимів в одному пристрої: GPSA, RTSA, VSA, EMI, ADM – ідеально підходять для досліджень та розробок, виробництва та перевірки відповідності вимогам
  • Вбудований підсилювач (опція PA) та трекінг-генератор (опція T08) – готові до використання, зовнішні модулі не потрібні
  • Компактний та портативний корпус для лабораторії та польових умов
  • Вбудоване ПЗ для EMI-претестів (відповідність стандартам CISPR)
  • Підтримка інтерфейсів USB, LAN, HDMI та SCPI-команд
  • Зручний сенсорний інтерфейс з інтуїтивним керуванням

Технічні характеристики

Модель RSA6085 RSA6140 RSA6265
Діапазон частот 5 кГц-8,5 ГГц 5 кГц-14 ГГц 5 кГц-26,5 ГГц
Макс. смуга аналізу 80 МГц (стд.), 200 МГц (опц.)
Макс. смуга аналізу у реальному часі 80 МГц (стд.), 200 МГц (опц.)
Фазовий шум на 1 ГГц зміщення 10 кГц, < -108 дБн/Гц (тип.)
Середній рівень шуму (DANL, норм. до 1 Гц) -143 дБм (тип.) без перепідсилювача / -163 дБм (тип.) з перепідсилювачем
Смуга роздільності (RBW) 1 Гц-10 МГц
Відеосмуга (VBW) 1 Гц-10 МГц
Крапка перетину 3-го порядку (TOI) на 1 ГГц +15 дБм (тип.)
Діапазон амплітуди DANL до +25 дБм (однотональний)
Інтерфейси LAN, USB і HDMI
Дисплей 10,1" ємнісний мультитач
Програмне керування підтримка SCPI-команд, сумісність з серією Keysight PXA
Габарити 358,1 мм × 214,8 мм × 121,4 мм
Вага 5 кг

Посібник користувача

PDF  Завантажити посібник користувача для RIGOL RSA6140 (англ.).

Повний технічний опис

PDF  Завантажити повний технічний опис для RIGOL RSA6140 (англ.).

Комплектація

  • Аналізатор спектра RIGOL RSA6140 — 1 шт.
  • Посібник користувача — 1 шт.
  • Кабель живлення — 1 шт.
  • Гарантійний талон — 1 шт.

Питання та відповіді

Коли вистачить RSA6140 до 14 ГГц замість RSA6265?
Коли сигнали не виходять за 14 ГГц: RSA6140 працює від 5 кГц до 14 ГГц, а RSA6265 до 26,5 ГГц. Решта в моделей спільна: смуга аналізу 80 МГц стандартно й 200 МГц опційно, фазовий шум -108 дБн/Гц, рівень шуму -143 дБм або -163 дБм з передпідсилювачем, TOI +15 дБм, вага 5 кг. Доплата за RSA6265 іде лише за верхню частину діапазону.
Що дає RSA6140 швидкість розгортки 4 ТГц/с?
Прилад проходить широкий діапазон частот за частки секунди, тож короткі перехідні сигнали мають більше шансів потрапити на трасу. Для подій, які треба зловити гарантовано, є режим реального часу RTSA зі смугою 80 МГц, а з опцією 200 МГц. RBW і VBW задаються від 1 Гц до 10 МГц, діапазон RSA6140 від 5 кГц до 14 ГГц.
Чи підходить RSA6140 для попередніх тестів ЕМС?
Для попередніх так: серед п'яти режимів є EMI, а вбудоване ПЗ для EMI-претестів орієнтоване на стандарти CISPR. Це дає змогу знайти проблемні частоти виробу до поїздки в акредитовану лабораторію. Рівень власних шумів -143 дБм (тип.), з опційним передпідсилювачем -163 дБм, що важливо для слабких випромінювань. Діапазон амплітуди від DANL до +25 дБм.
